1200mm规格V型开口铝制直线导轨

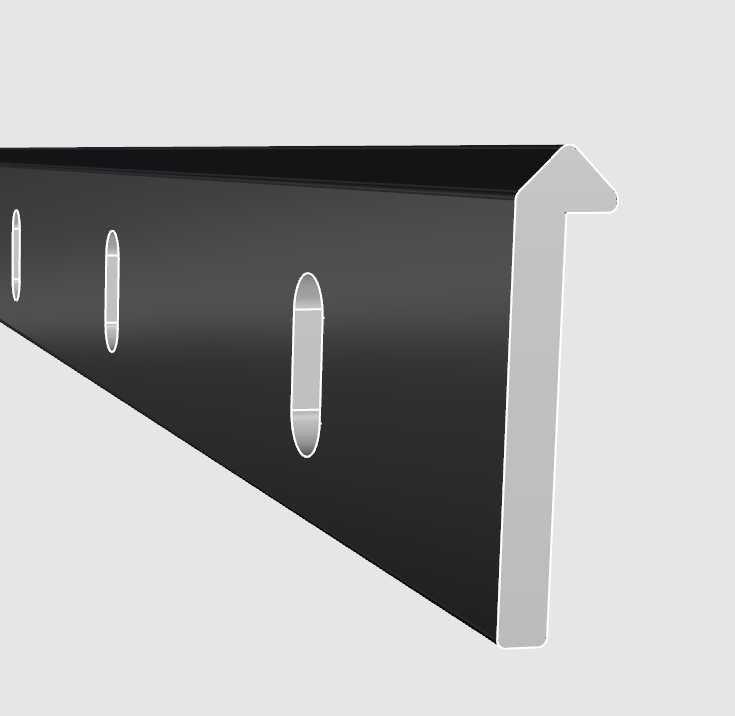

这款V槽开口导轨在轻型自动化输送线、桌面级数控滑台、3D打印运动轴、小型包装设备进给机构中应用十分广泛，作为直线运动的承载导向构件，它的截面构型经过多轮迭代优化，单侧V型槽的开口角度经过受力校核，既能适配配套的V型滚轮实现低摩擦滚动导向，又能通过开口结构预留安装调整余量，避免传统封闭导轨装配时的同轴度找正难题。导轨本体采用铝合金材质挤出成型后做表面硬质氧化处理，在保证整体轻量化的前提下，表面硬度足以应对日常往复运动的磨损消耗，不会像普通钢制导轨那样在潮湿工况下出现锈迹卡滞的问题，也无需频繁加注润滑脂维护，适配洁净车间、食品包装生产线这类对油污残留有严格限制的场景。从安装边界来看，这款导轨单根长度为1200mm，截面为L型构型，垂直边与水平边的厚度经过抗弯模量计算，在单跨距600mm的安装间距下，承载10kg以内的运动负载时，绕Y轴的挠度变形量可控制在0.1mm以内，完全满足轻型运动机构的精度要求。导轨沿长度方向等距加工的长圆形安装孔，是设计时特意预留的调整余量，安装时无需严格按照固定孔位打膨胀螺丝或者攻丝，可沿长度方向微调安装位置，降低机架焊接或者型材拼接时的孔位误差带来的装配难度，长圆孔的长度方向与导轨运动方向一致，即使后期设备运行出现轻微的机架形变，也不会因为安装孔的硬限位导致导轨扭曲变形。V型槽的槽面粗糙度经过控制，与配套滚轮接触时的接触应力分布均匀，不会出现局部应力集中导致的槽面压痕，开口式的槽型设计也方便日常清理落入槽内的切屑、灰尘，不会像封闭型直线导轨那样因为异物进入滚道出现卡顿、异响甚至抱死的问题。在做三维建模时，这款导轨的截面草图做了全约束处理，挤出长度参数可根据实际设备的行程需求做参数化调整，安装孔的阵列间距也设置为可编辑参数，方便设计人员根据不同的安装跨距快速修改孔位，无需重新绘制草图。在设备选型阶段，这款导轨常被用来替代成本较高的滚珠直线导轨，在对运动精度要求不是极高的往复运动场景下，综合使用成本仅为传统滚珠导轨的三分之一，而且装配难度更低，对安装面的平面度要求也更宽松，不需要对安装基准面做精密磨削处理，普通铝型材框架或者方管焊接机架经过简单打磨即可安装固定，大幅缩短设备的装配调试周期。
