核电厂用U型槽滚轮轴承结构设计

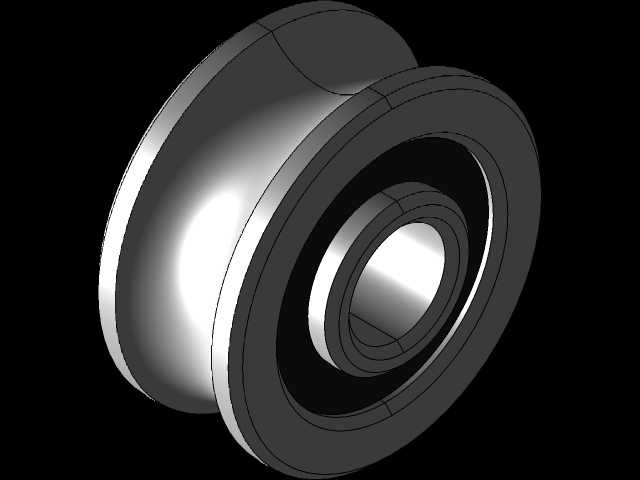

　　这款带U型槽的滚轮轴承，最初是针对核电厂辐照环境下的物料输送导向场景开发的，在核岛内部的辅助输送线、巡检设备轨道导向位都能看到这类结构的应用，它不需要额外加装导向套，自身外圈的U型沟槽就能直接卡入圆柱导轨或者导向圆钢上，在承担径向载荷的同时，还能限制滚轮的轴向窜动，避免输送过程中出现脱轨、偏磨的问题。从结构设计逻辑来看，它采用双列滚动体的布局，相比单列槽轮，它能承受更大的径向倾覆力矩，适配核电厂内部分有轻微安装偏差的导向位，不需要苛求安装面的绝对同轴度，降低现场安装调试的难度。外圈的沟槽做了圆弧修型处理，沟槽的曲率半径比适配导轨的半径略大0.2mm左右，避免运行过程中出现边缘接触应力集中，

　　即使在长期辐照导致润滑脂性能轻微衰减的情况下，也能保持顺畅的滚动状态，不会出现卡滞。内圈的安装孔做了公差收紧处理，适配常用的标准销轴安装，安装端面预留了挡圈槽位，可以直接用轴用挡圈完成轴向定位，不需要额外加工定位台阶，简化配套安装座的加工工序。从安装边界来看，它的外圈最大轮径、内圈安装孔径、整体厚度都遵循常规滚轮轴承的安装尺寸规范，能直接替换同规格的普通槽轮，不需要改动原有设备的安装结构，在核电厂的常规运维备件替换场景下，能大幅缩短备件更换的工时。它的密封结构采用双侧接触式橡胶密封，能阻挡核电厂环境中存在的微量粉尘、水汽进入轴承内部滚道，延长润滑脂的使用寿命，减少运维过程中的润滑维护频次，

　　适配核电厂内部分不易频繁到达的安装位的使用需求。不同于普通民用场景的U型槽轮，这款轴承的各部件圆角都做了钝化处理，避免在安装过程中出现尖锐边角划伤操作人员，同时也减少应力集中点，提升长期交变载荷下的结构疲劳强度，在核电厂这类对设备可靠性要求极高的场景下，能保持长期稳定运行，降低设备故障导致的运维风险。
