间歇传动用星形槽轮机构结构设计

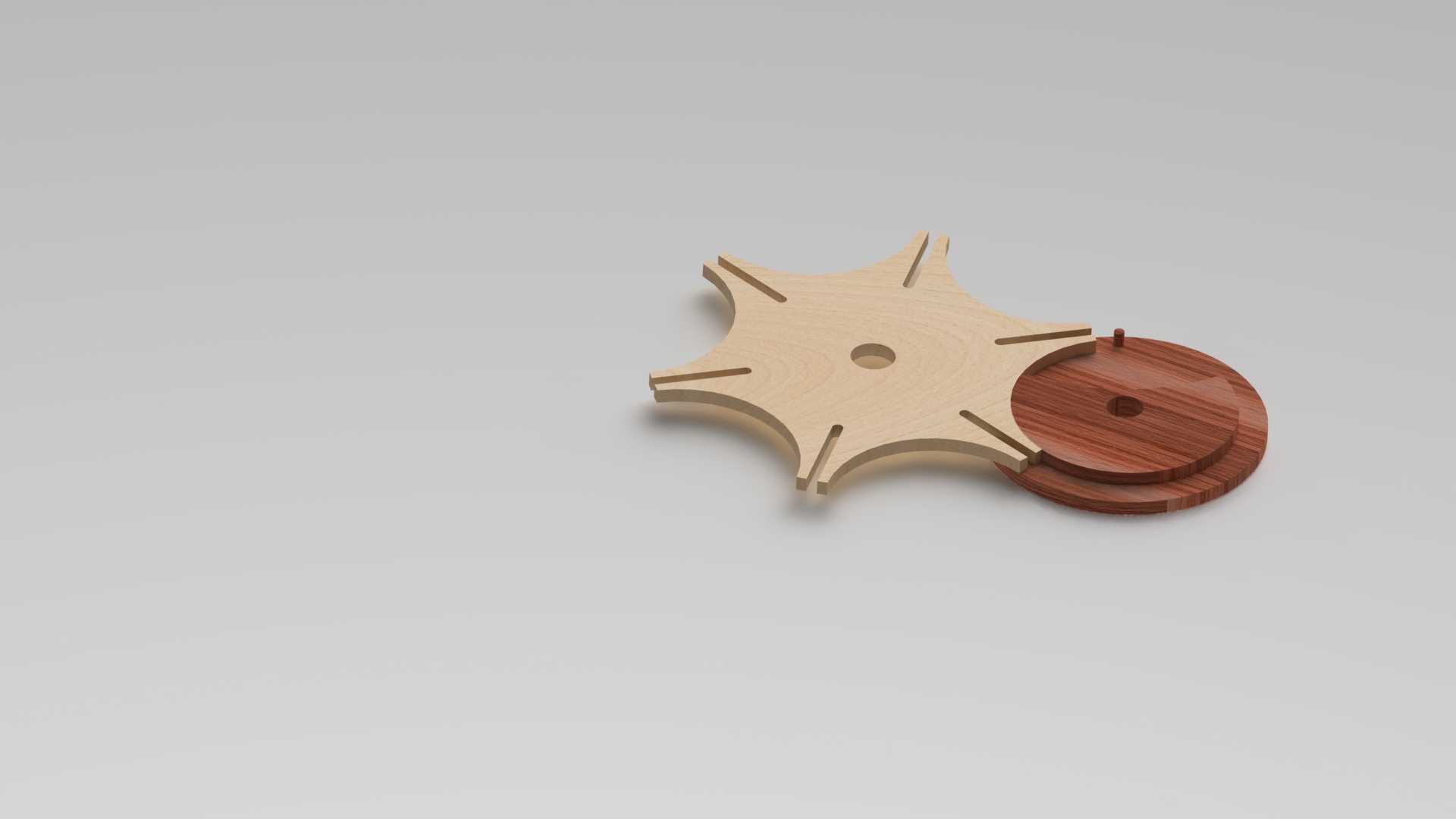

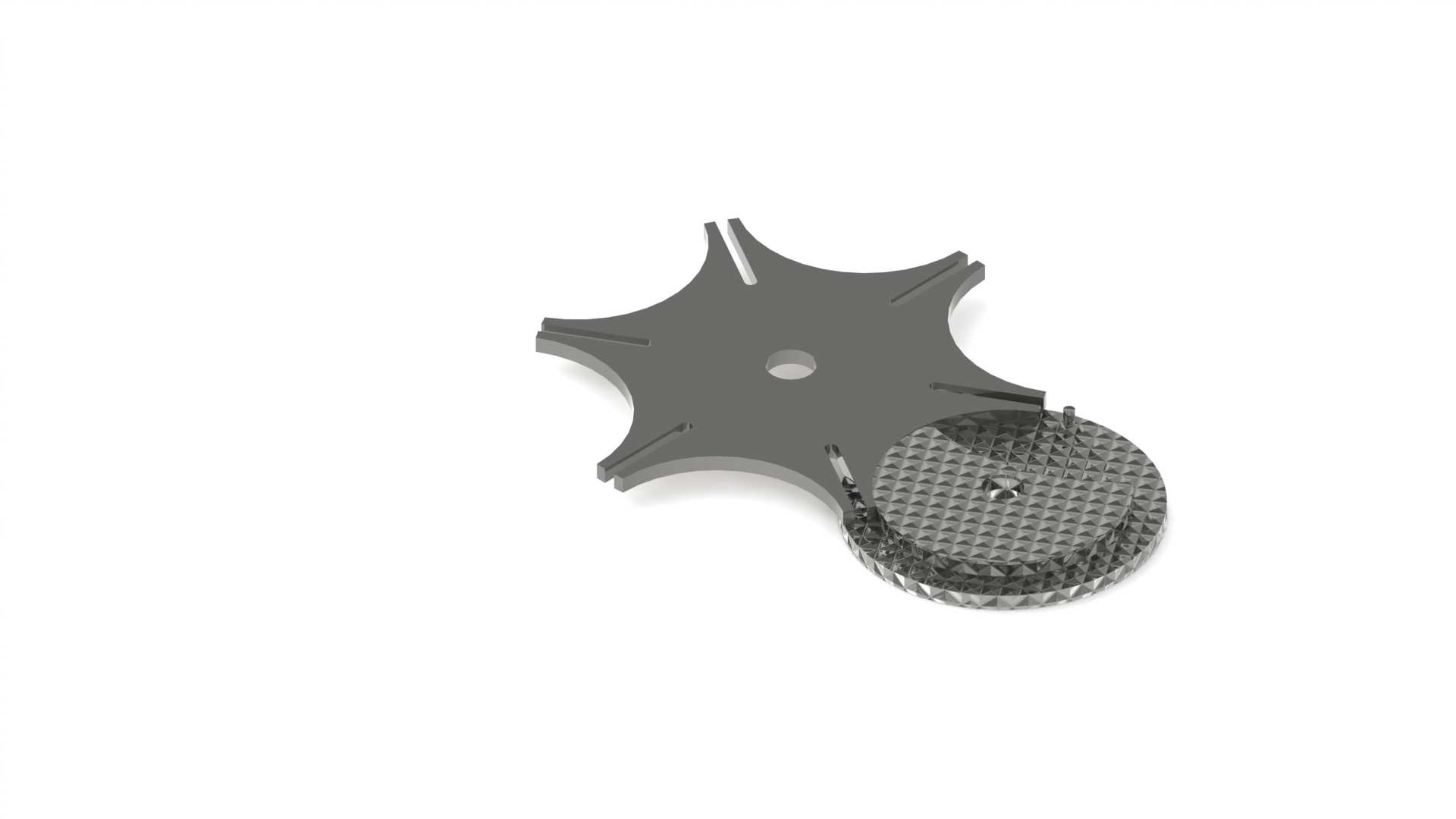

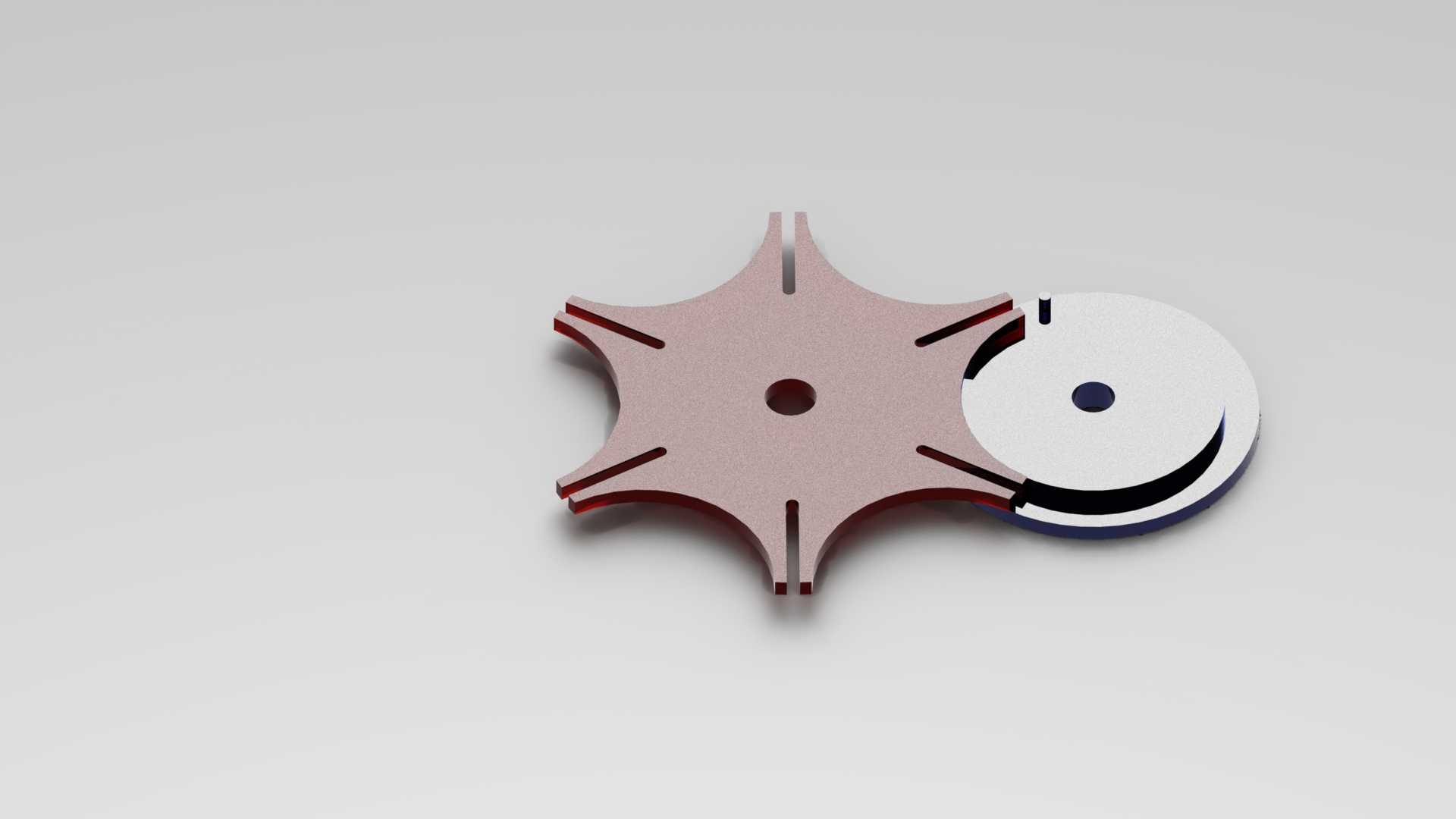

　　这类星形槽轮搭配圆柱销拨盘的间歇传动结构，是轻工、包装、精密机床进给系统里极为常见的间歇分度执行部件，核心作用是将输入轴的连续匀速回转运动，转化为输出轴的单向、定角度步进式回转，相比棘轮传动，它的传动冲击更小、分度精度更高，运行过程中没有棘轮棘爪的啮合撞击噪音，在中低速轻载的间歇送进场景里应用占比极高。从结构设计逻辑来看，整个机构的核心配合面集中在槽轮的径向导槽与拨盘的圆柱销、锁止弧三个部分，设计时首先要根据需要的分度数确定槽轮的槽数，本次展示的六槽结构对应每次步进60度的分度角，槽数的选择直接决定了动停比——也就是单个运动周期内槽轮转位时长与静止锁止时长的比值，槽数越少动停比越小，转位冲击越大，

　　因此六槽结构是兼顾分度密度与运行平稳性的常用选型。安装边界上，槽轮与拨盘的中心距是整个机构的核心安装基准，所有配合尺寸都围绕中心距展开计算：拨盘上圆柱销的回转半径需要与槽轮的导槽深度匹配，保证圆柱销进入导槽时无卡滞、退出时无干涉，同时拨盘上的凹形锁止弧要与槽轮外缘的凸弧面精密贴合，在槽轮静止阶段完全限制其回转自由度，避免负载端出现角向窜动。导槽的两侧面是主要的受力工作面，设计时需要根据传递扭矩的大小核算槽壁的接触强度，槽口位置需要做微小的倒角处理，避免圆柱销入槽时发生刚性碰撞，同时槽轮的中心孔与输出轴的配合一般选用过渡配合，保证分度传动的回差控制在允许范围内。实际应用场景中，这类结构常被用在多工位转盘送料机构、胶片拉片机构、

　　自动装配线的工位转台、印刷机械的走纸分度单元里，相比凸轮分度器，它的结构更简单，加工成本更低，维护难度小，适合对分度精度要求在丝级、转速不超过每分钟200转的间歇传动场景。设计过程中需要重点规避两个常见问题：一是锁止弧的起止位置精度不足，导致圆柱销入槽时锁止弧还未脱开，出现机构卡滞甚至零件崩损；二是槽轮的槽形角度偏差，导致圆柱销在导槽内运动时出现滑动摩擦过大，加剧零件磨损缩短使用寿命。整个机构的零件加工工艺性较好，槽轮与拨盘都可以采用常规的铣削、线切割工艺完成加工，不需要特殊的定制刀具，普通机械加工厂即可完成制造，装配时只需要保证两轴的平行度与中心距公差，即可实现稳定的间歇传动效果，不需要复杂的调试过程。
