开口销式轴套对接连接接头结构设计

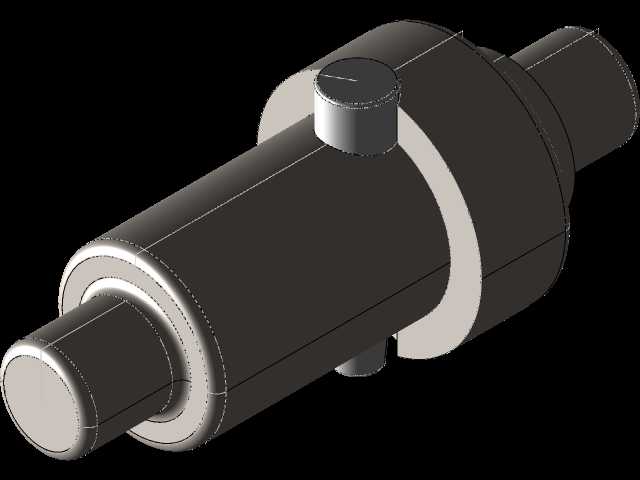

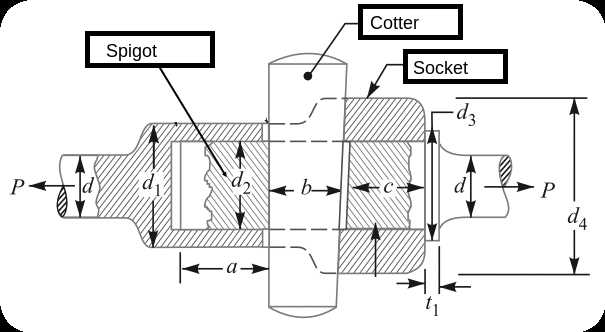

这类销接式对接接头在中小载荷的传动轴系、流体输送管路对接场景中应用十分广泛，常见于农用机械传动连杆、轻工设备输送辊组对接、低压流体管路快接结构中，核心作用是实现两段同轴构件的快速对接与扭矩、轴向力传递，相比法兰连接、螺纹连接，它的装拆效率更高，对加工精度的容错性更好，不需要额外的焊接、螺纹攻丝工序，现场维护更换的操作门槛更低。从结构功能来看，整个接头由插轴端、承套端、开口销三个核心部分组成，插轴端插入承套端的内孔后，通过径向贯穿的开口销实现周向与轴向的双向限位，能够同时传递工作状态下的轴向拉力与周向扭矩，插轴与承套的配合段设置了定位轴肩，能够保证对接后两段构件的同轴度，避免运转过程中出现偏摆磨损。设计过程中首先要确定核心受力参数，根据传递的额定载荷计算开口销的剪切面直径，同时校核插轴、承套在销孔位置的挤压应力，避免长期交变载荷下出现销孔变形、销体剪切断裂的问题；插轴与承套的配合长度需要根据轴径匹配，过短会导致配合段接触应力过大，过长则会增加不必要的加工成本与安装空间占用，销孔的位置需要避开轴肩的应力集中区域，同时保证开口销安装后两端能够充分张开，防止运转过程中销体脱出。尺寸边界方面，这类接头的径向最大尺寸由承套的外径决定，需要匹配安装位置的周边空间，避免与相邻构件产生运动干涉；插轴端的伸出长度需要满足对接时的导向需求，端部设置倒角方便插入承套内孔，承套端的销孔与插轴端的销孔位置度公差需要控制在合理范围，保证开口销能够顺利穿入，开口销的长度需要满足穿入后两端弯折的余量要求，同时不能超出接头的径向轮廓，避免运转时剐蹭周边防护结构。实际应用中，这类接头的维护成本极低，出现磨损后只需要更换开口销或者对接的轴段、套段即可，不需要整体更换整个连接结构，在需要频繁装拆的检修段、模块化设备的拼接段优势十分明显，设计时还需要考虑工况环境，如果是在腐蚀环境下使用，还需要对应调整销体与接头主体的材质匹配，避免出现电偶腐蚀加速构件失效的问题。
