多工位旋转式环形夹持工装结构设计

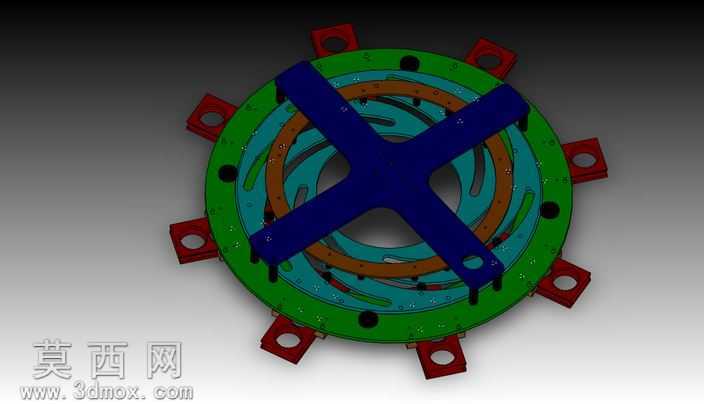

本作品为多工位旋转式环形夹持器三维模型，整体采用同轴环形分层结构设计，建模阶段通过参数化草图绘制各层环形基体的轮廓路径，对周向均匀分布的八个带安装孔的红色耳座采用圆周阵列特征完成排布，保证各安装点位的角度公差与位置精度，避免逐个建模带来的尺寸偏差。中心十字交叉的深蓝色压持臂采用对称结构设计，建模时先绘制单臂的拉伸截面，通过交叉装配约束完成十字结构的组合，臂体上预留的沉头安装孔与下层绿色环形基体的定位柱一一对应，保证压合时的受力均匀性。中间层的棕褐色导向环与青绿色活动环采用嵌套式装配结构，建模过程中对环体上的弧形导向槽做了等距偏移处理，保证活动环旋转时的行程顺畅无卡滞，各层环形件之间预留了合理的装配间隙，模拟实际工况下的转动配合公差。材质渲染阶段，对不同功能部件做了区分化材质赋予：外层红色耳座采用喷塑碳钢材质，添加细微颗粒质感模拟实际工件的表面处理效果；中心十字压臂采用调质合金钢材质，赋予深蓝色烤漆质感同时保留金属边缘的高光反射；中间多层环形活动件根据功能分别赋予铜合金、工程塑料等不同材质属性，通过调整粗糙度、金属度参数区分不同部件的材质差异，让整体装配结构的层次清晰可辨。结构设计上采用周向多工位布局，八个耳座可对应安装八组夹紧执行元件，通过中心环体的旋转运动同步驱动各工位的夹紧动作，相比单工位夹具可大幅提升批量工件的装夹效率，十字压臂作为核心受力部件，交叉式结构可将夹紧力均匀分散到环形基体的各个点位，避免局部应力集中导致的结构变形。设计思路围绕旋转同步夹紧的核心需求展开，从整体同轴度保证到各活动部件的运动行程校核，都在建模过程中通过干涉检查功能逐一验证，确保各部件在转动过程中无碰撞、无干涉，弧形导向槽的曲率经过反复调整，匹配驱动件的运动轨迹，保证夹紧动作的平稳性，整体结构紧凑，装夹工位多，适合集成到自动化加工产线中完成工件的同步装夹作业。
