剪叉式液压升降作业平台结构设计

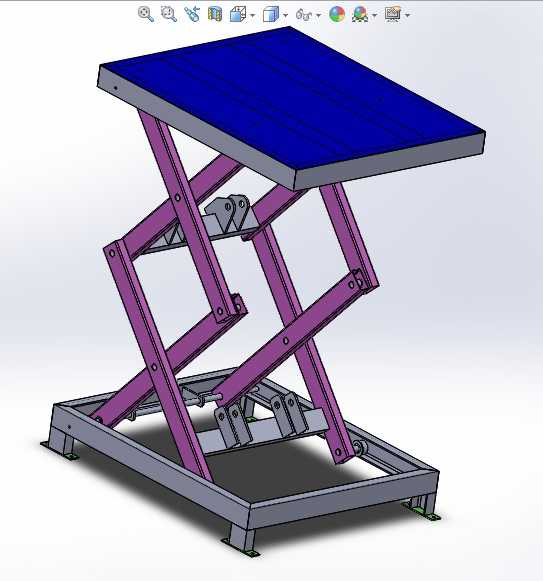

　　这款剪叉式液压升降作业平台，核心采用多组交叉铰接的剪臂作为力传递与行程放大结构，区别于导轨式、桅柱式升降设备，剪叉结构的横向抗偏载能力更强，在同等收拢高度下能实现更大的举升行程，适配车间内固定工位的物料举升、设备检修登高、流水线不同高度工位的物料转运等场景，也可作为自动化产线的高度调节模块嵌入整线布局。从结构设计逻辑来看，底部框架采用矩形型钢拼焊成型，框架底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面，也可根据使用需求加装脚轮组件实现移动作业，框架内部预留了液压动力单元的安装腔体，液压油缸的下铰接座直接焊接在底部框架的加强筋位置，避免举升过程中铰接点出现应力集中导致的结构变形。

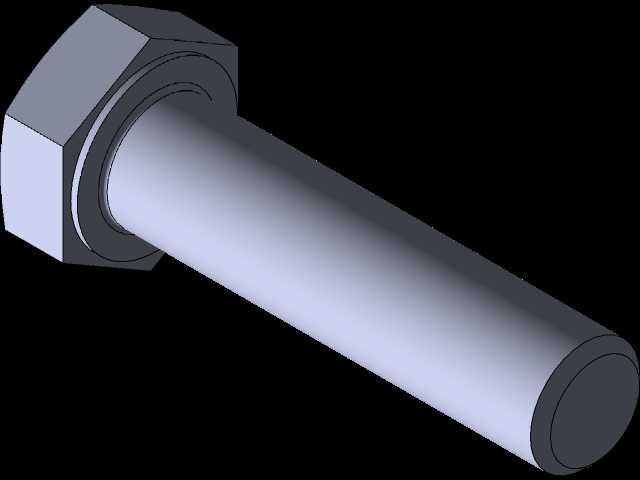

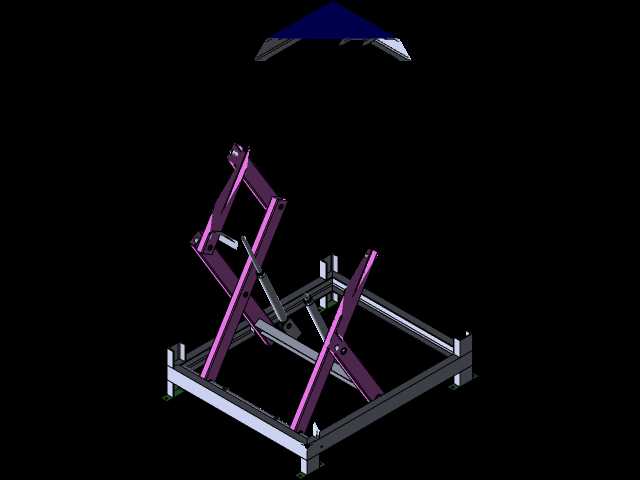

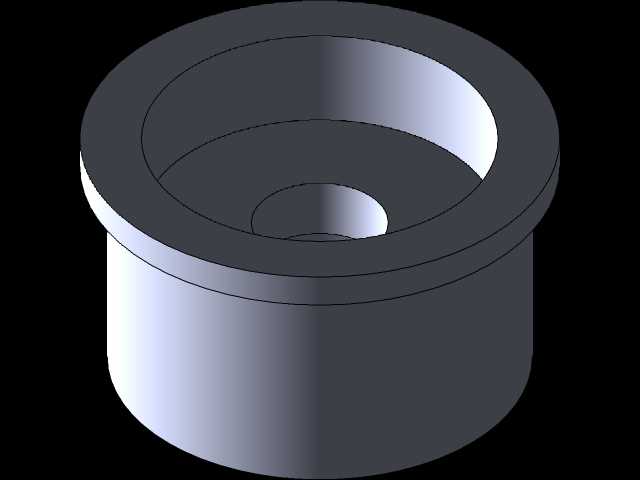

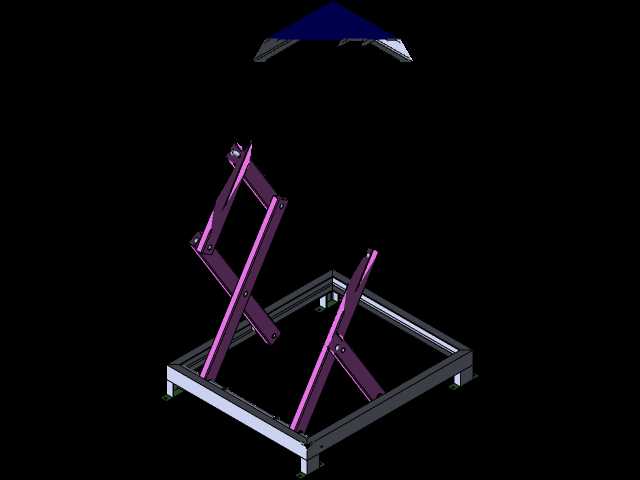

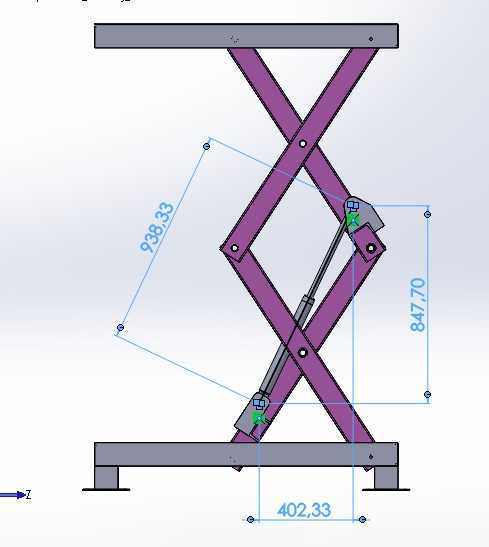

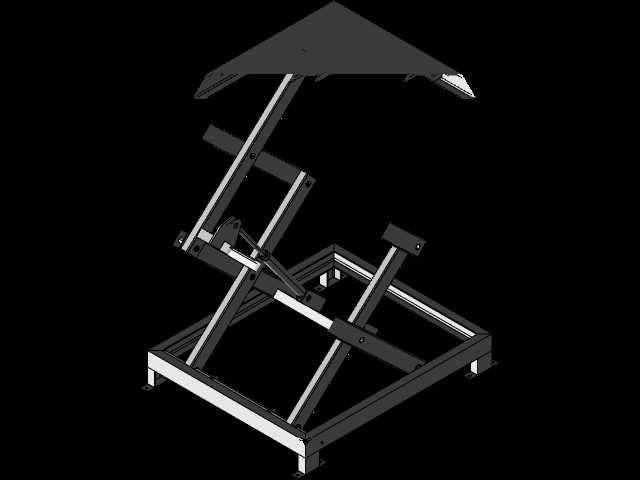

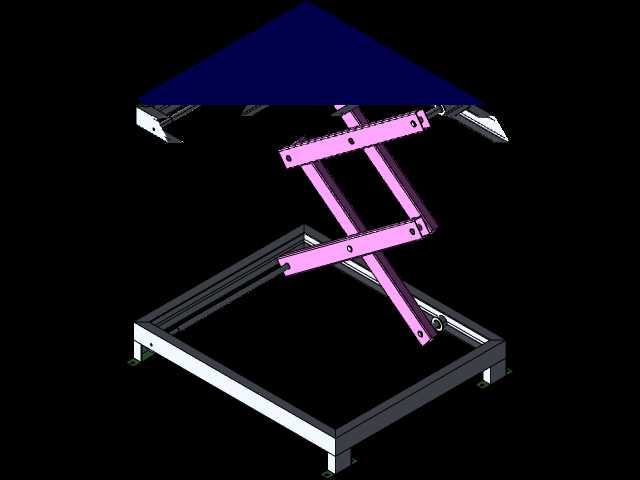

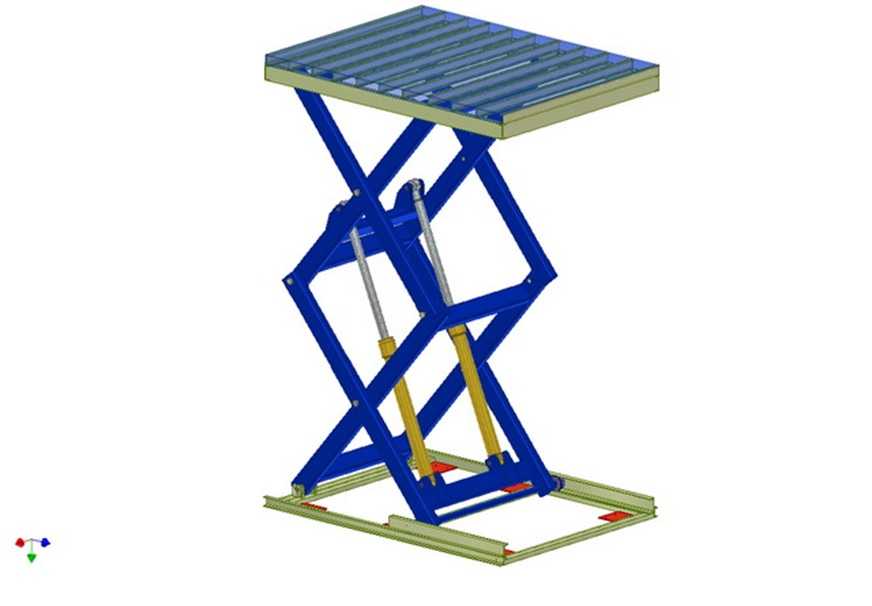

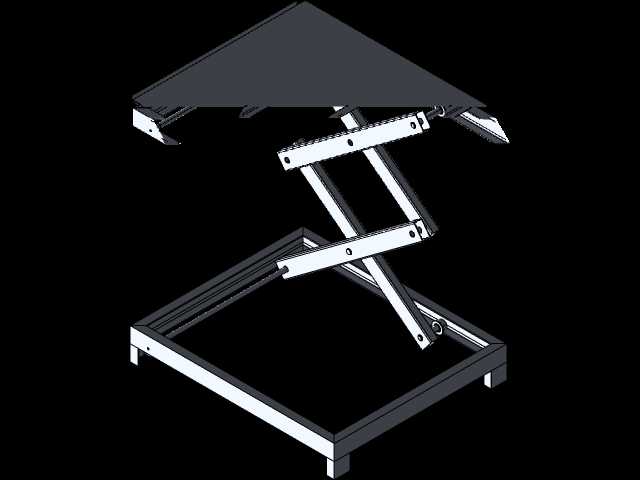

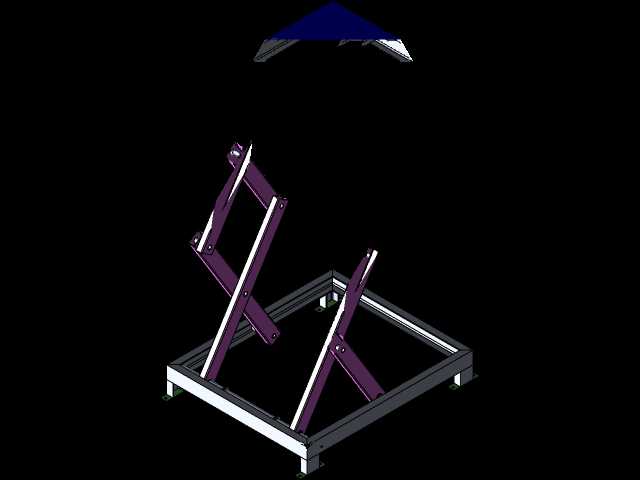

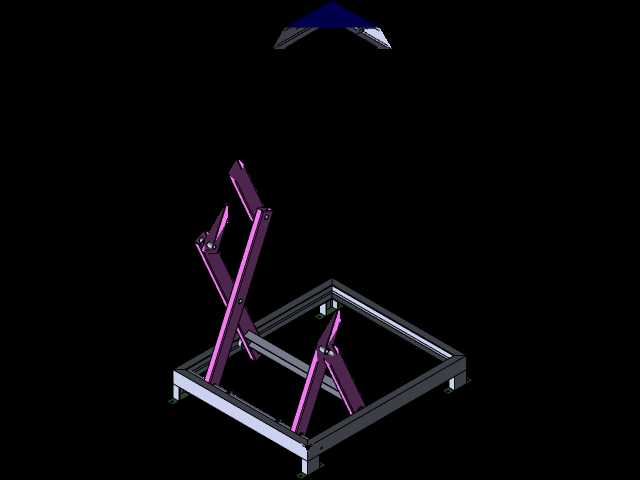

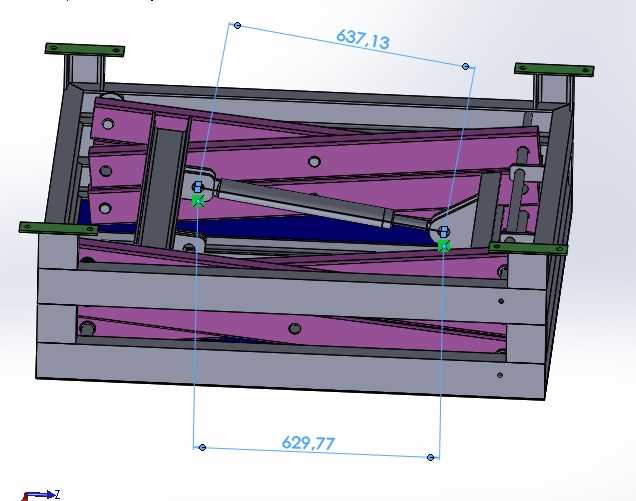

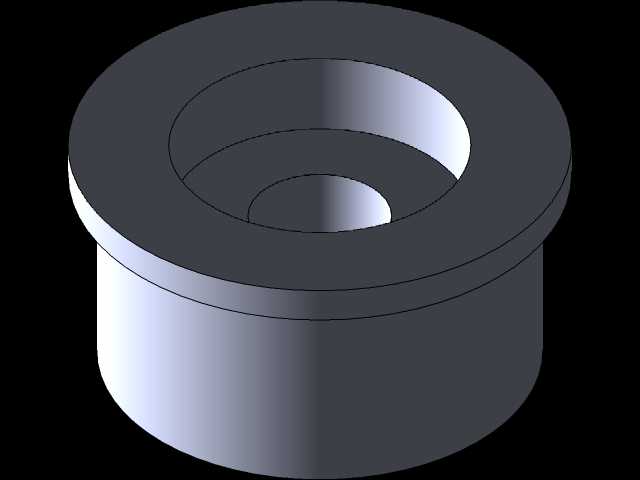

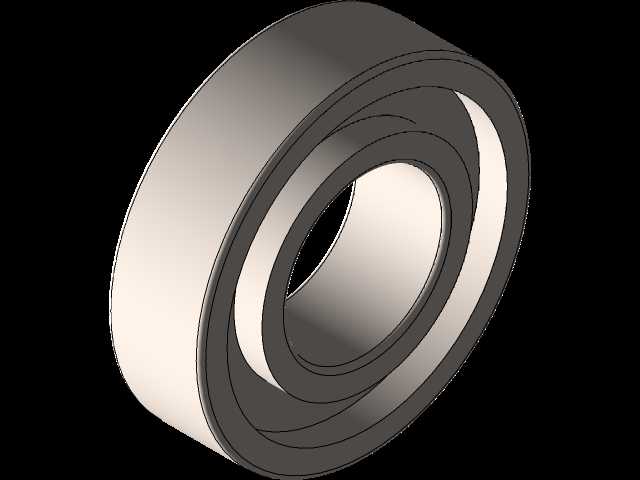

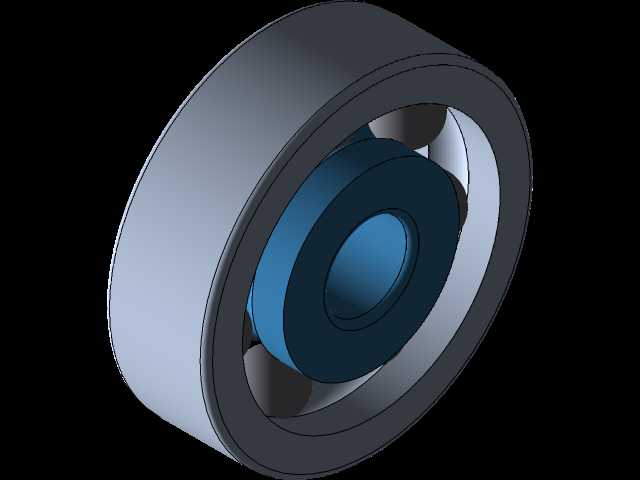

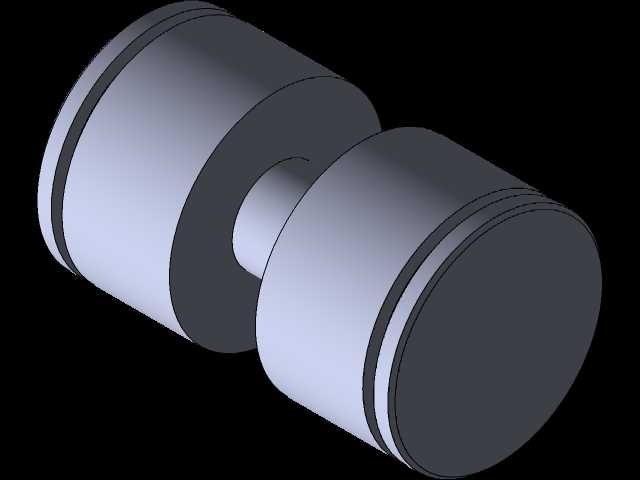

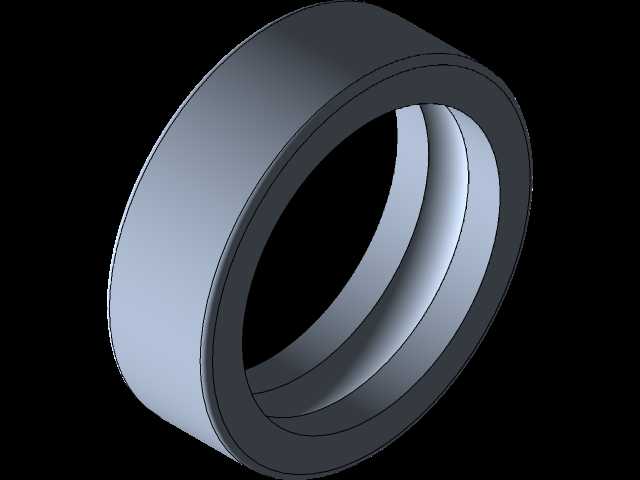

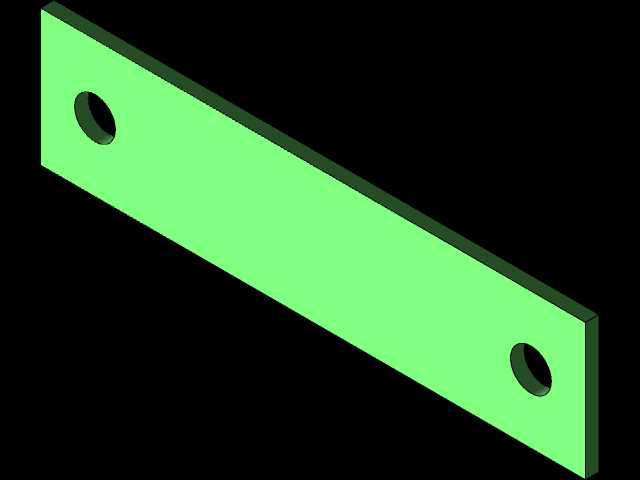

　　上层承载平台采用平板加周边限位挡边的结构，平台表面可根据使用场景铺设防滑花纹板或者防静电胶皮，挡边高度控制在50mm左右，既可以防止放置的物料、工具从平台边缘滑落，也不会阻碍操作人员上下平台或者搬运体积较大的工件。剪臂组件采用成对布置的矩形钢臂体，臂体之间通过销轴铰接，铰接位置加装自润滑铜套，减少长期往复举升过程中的磨损量，每一组剪臂的铰接孔位置都做了镗孔加工，保证同轴度误差控制在0.1mm以内，避免举升过程中出现卡滞、两侧升降不同步的问题。液压油缸的上铰接点连接在中层剪臂的交叉位置，通过油缸活塞杆的伸缩带动剪臂绕铰接点转动，从而实现上层平台的平稳升降，油缸选型时匹配了平衡阀与节流阀，既可以在油管意外破裂时锁定平台位置防止下坠，

　　也可以调节升降速度，避免启停过程中出现冲击晃动。安装边界方面，设备收拢状态下整体高度较低，不需要开挖较深的地坑即可实现地面平齐安装，对于已经完成地面硬化的老旧车间改造场景适配性极强，平台展开到最大高度时，剪臂的横向外扩尺寸控制在底部框架的轮廓范围内，不会额外占用周边的操作空间，设备周边预留300mm以上的检修通道即可满足日常维护需求。在实际使用过程中，这类升降平台的额定承载能力覆盖从几百公斤到数吨的区间，可根据实际负载需求调整剪臂的型材壁厚、油缸缸径以及液压系统压力，相比固定式的登高梯或者混凝土作业台，高度调节灵活，不需要额外搭建辅助结构，单人即可操作完成高度调整，在仓储物流的高位码垛、生产车间的设备维保、

　　工装夹具的高度适配等场景下都能大幅降低作业强度，减少登高作业的安全风险。设计过程中对剪臂的受力做了有限元校核，在额定满载工况下，剪臂的最大应力出现在铰接点周边位置，应力值远低于型材的屈服强度，安全系数满足重载作业的要求，上层平台的挠度变形量控制在平台跨度的1/1000以内，放置精密工件或者作为检修作业面时不会出现明显的晃动感。液压管路的布置全部沿着剪臂的内侧走线，通过管卡固定，避免剪臂伸缩过程中挤压、磨损油管，所有的铰接销轴端部都加装了开口销防脱结构，长期使用不会出现销轴窜出的问题，底部框架的四个角位置预留了叉车孔位，方便设备整体转运与进场安装。
