符合法国NF标准的航空六角头短螺纹螺栓

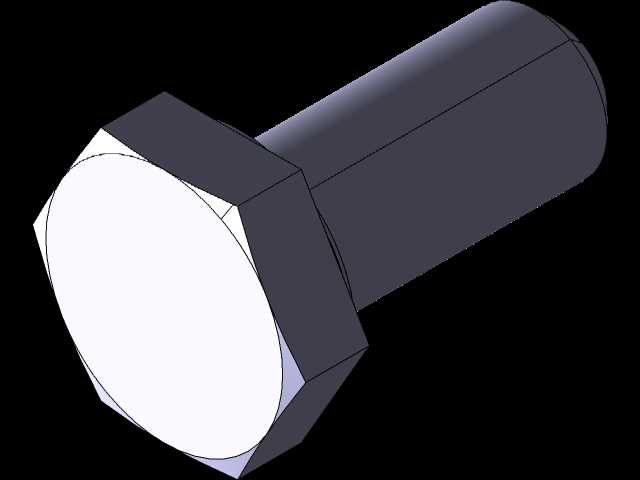

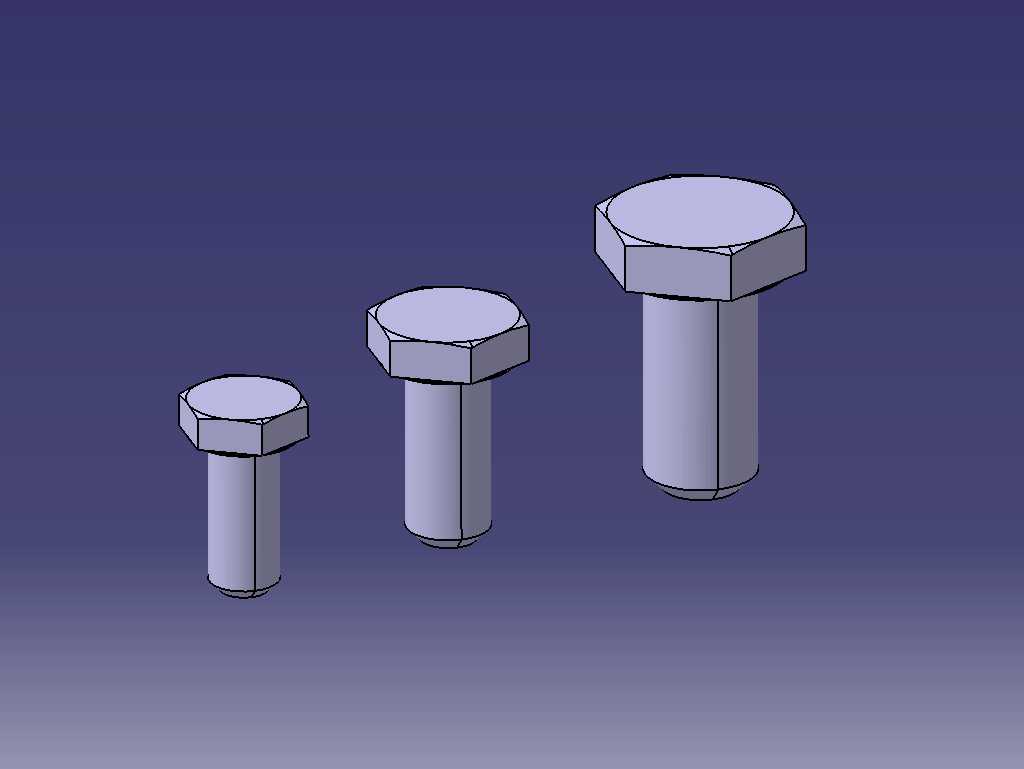

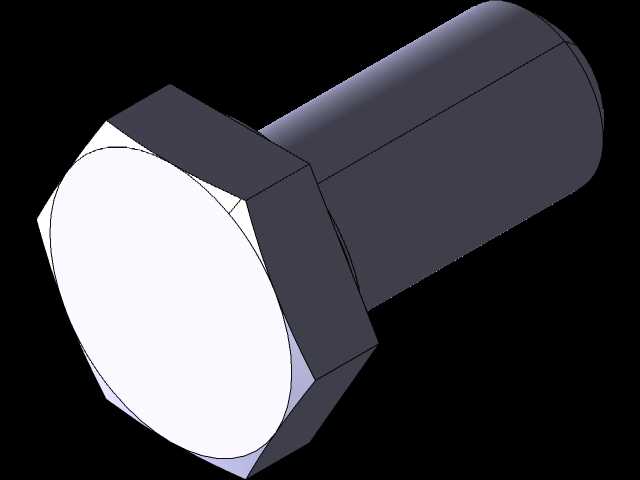

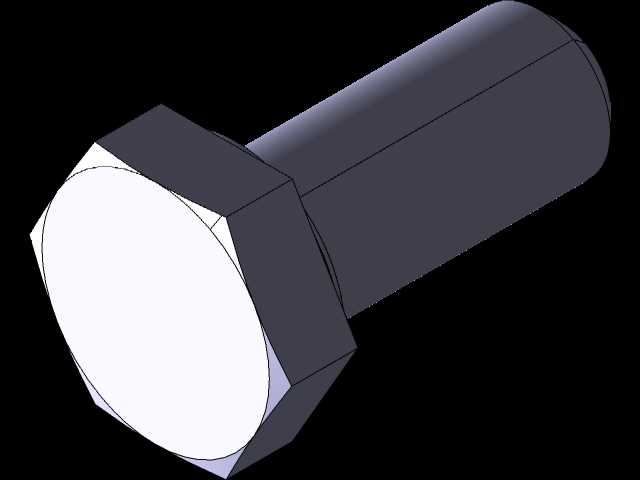

在航空航天装备的结构连接场景中，紧固件的性能与尺寸合规性直接决定整机结构可靠性，这类符合NF L22-201标准的六角头短螺纹螺栓，正是针对航空器特定装配需求开发的专用连接件，覆盖M5、M6、M8三种常用直径规格，适配航空器内部不同载荷等级的连接点位。从实际装配场景来看，这类螺栓主要用于航空器蒙皮与内部桁条的贴合连接、机载设备支架与机身框架的固定、操纵系统小载荷连杆的铰接点位紧固，这类点位普遍存在安装空间局促、夹持长度固定、对连接后螺纹外露长度有严格限制的特点，普通商用外六角螺栓的螺纹段长度冗余，安装后容易出现螺纹磕碰周边管线、螺母锁紧后余留螺纹过长增加结构重量的问题，短螺纹的设计恰好匹配这类固定夹持厚度的连接需求。设计层面严格遵循对应法国航空标准的公差要求，六角头的对边尺寸、头部厚度完全符合标准规定的扳拧空间要求，既保证标准套筒、开口扳手能够顺利套入完成拧紧作业，又尽可能压缩头部占用的外部空间，避免与周边相邻结构件发生运动干涉。螺纹部分采用紧公差加工，适配航空级自锁螺母的配合精度，能够在航空器持续振动、温度交变的工况下保持足够的锁紧力，避免连接松脱引发结构故障。针对不同直径规格，螺栓仅保留对应最小夹持长度的有效螺纹段，当实际装配需要更长夹持长度时，可按照1mm的增量梯度选择对应规格，避免螺纹段伸入被连接件的非配合区域，既减少螺纹加工的无效成本，也能降低螺纹与被连接件孔壁发生刮蹭损伤基材的概率。螺栓杆部采用等直径光杆设计，光杆部分与被连接件的安装孔采用小间隙配合，装配时能够起到精准定位的作用，承受连接点位的横向剪切载荷，避免螺纹部分直接承受剪切力导致的螺纹变形、连接失效。从安装边界来看，三种直径规格的螺栓头部轴向投影尺寸均严格控制，在密集排布的连接点位上，相邻螺栓的扳拧空间不会发生重叠，装配作业时不需要额外避让周边结构，能够有效提升机载结构的装配效率。这类螺栓的建模过程完全还原标准规定的所有细节特征，包括六角头的倒角尺寸、螺纹收尾的退刀结构、杆部末端的倒角引导结构，可直接用于航空装备的数字样机装配仿真，验证连接点位的干涉情况，也可作为紧固件选型时的三维参考样件，帮助结构设计人员快速确认所选规格是否适配当前的装配空间与夹持厚度需求，减少实物试装的验证成本。
