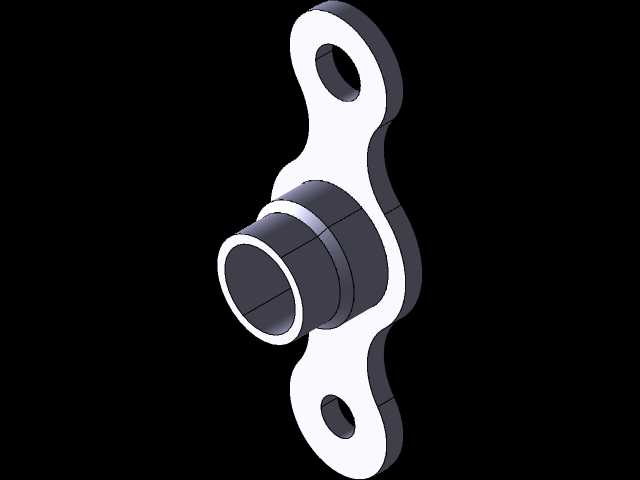

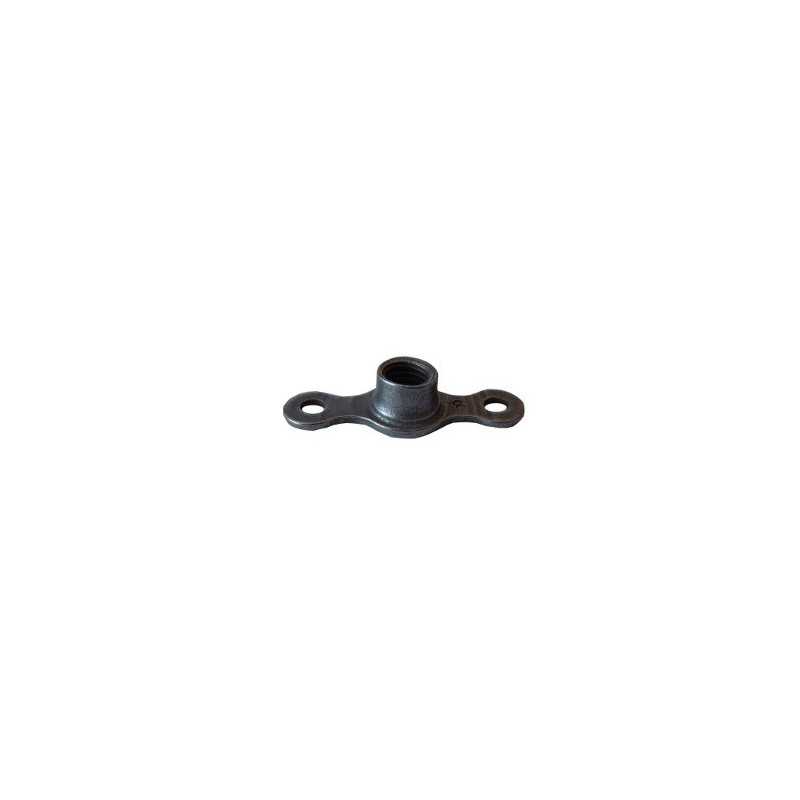

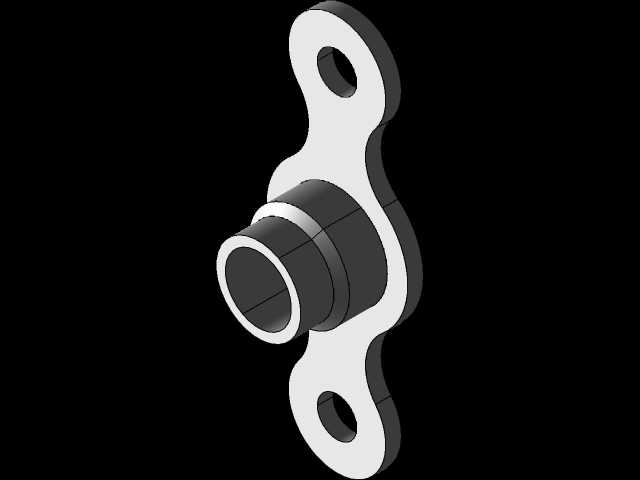

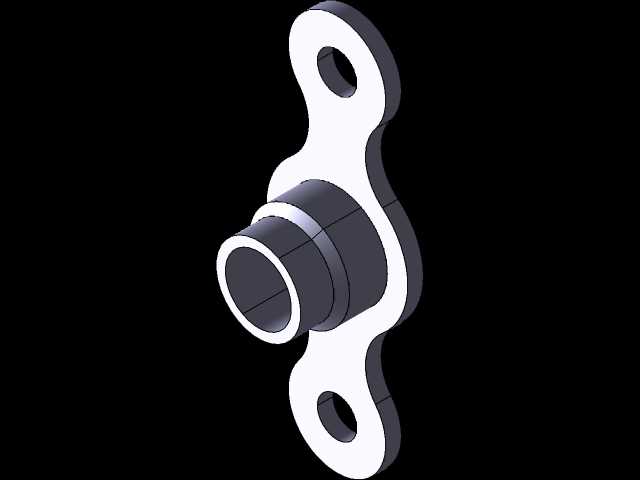

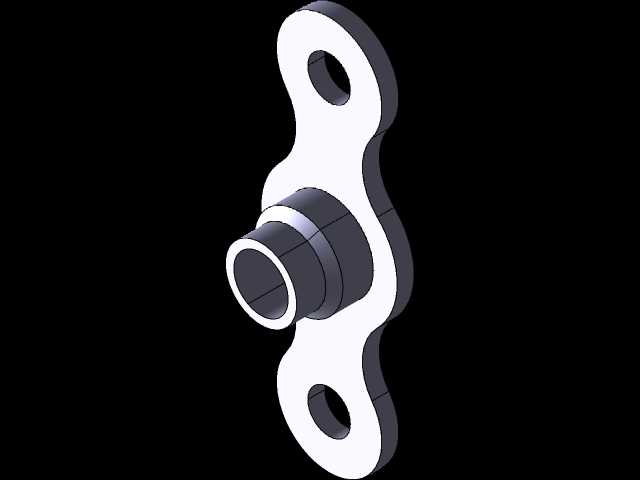

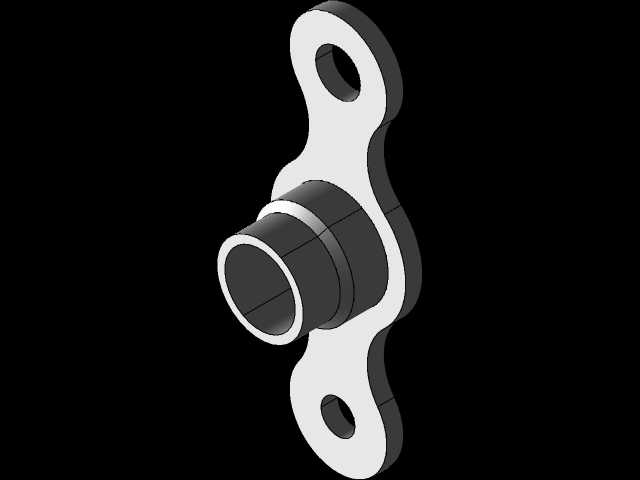

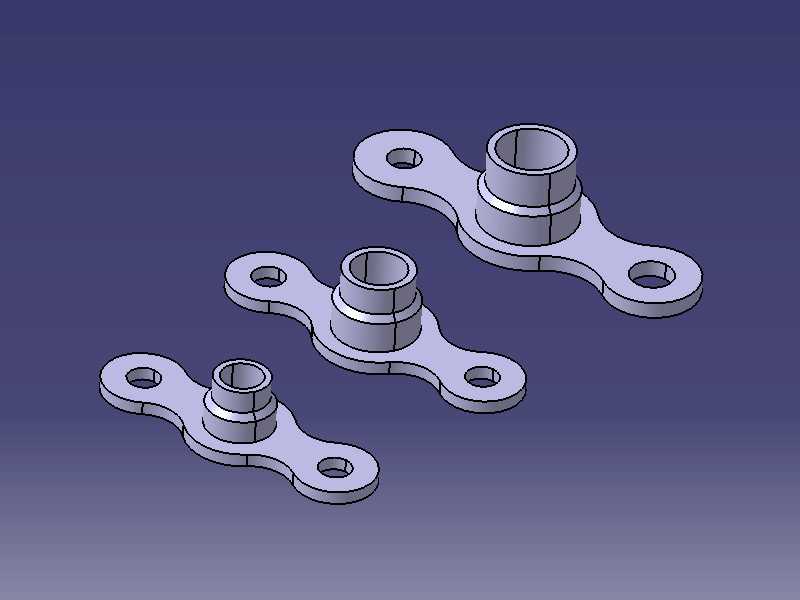

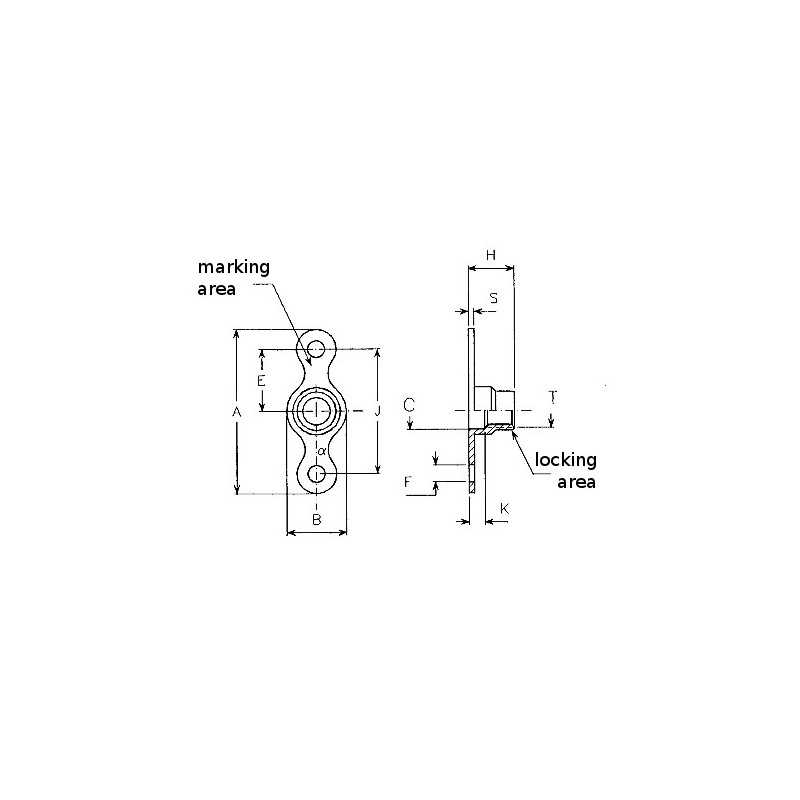

公制双耳台阶式地脚锚定螺母结构

　　这类带双耳安装位的台阶式地脚螺母，常被用在中小型工业设备的底部安装固定场景，比如轻型输送线机架、小型台架类加工设备、实验室台柜、户外小型机柜的基础锚固环节，区别于常规六角地脚螺母，双耳式的结构不需要在安装基面预留大尺寸的扳手操作空间，仅需要通过两个安装孔穿入膨胀螺栓或者化学锚栓，就能完成螺母基座的预固定，后续设备支脚的螺杆直接拧入中部的螺纹套筒即可，安装效率比传统六角地脚螺母提升不少，尤其适合安装空间局促、基面操作面狭窄的锚固场景。从结构设计来看，中部的套筒段做了台阶式设计，下段直径略大于上段，一方面可以增加螺纹啮合的有效长度，保证螺杆拧入后的连接刚性，避免受横向载荷时出现螺纹滑牙或者连接松脱，

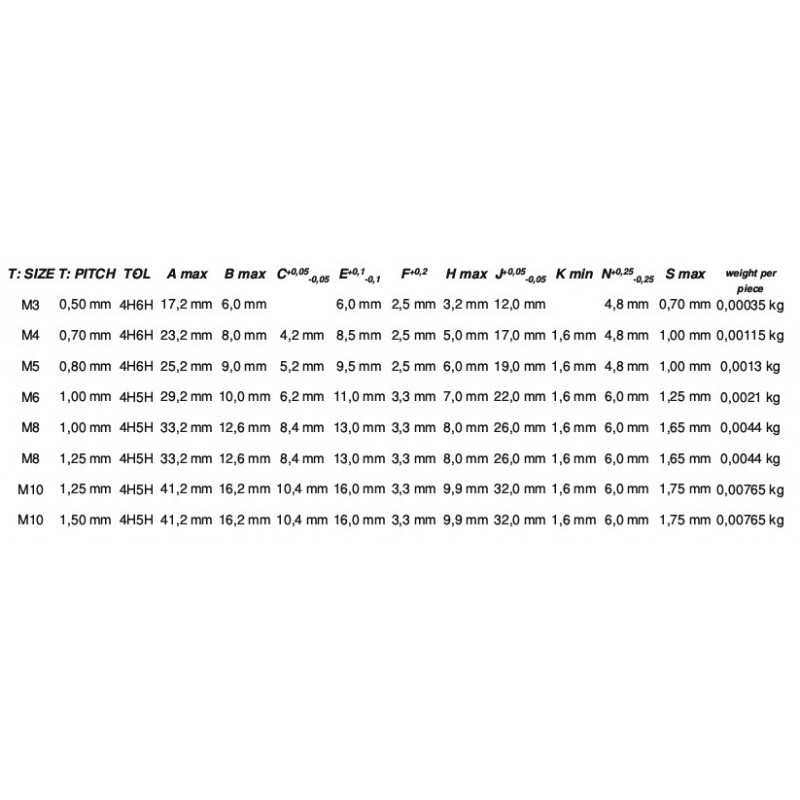

　　另一方面台阶面可以在基座安装时贴合基面的沉台，起到定位止口的作用，不需要额外做定位销孔就能保证螺母基座的安装同轴度，减少现场安装的调整工作量。两侧的耳板做了圆弧过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少耳板根部的应力集中，当设备运行产生振动载荷时，应力可以顺着圆弧过渡面均匀分散，不会在耳板与套筒的连接位置出现应力断裂的问题。尺寸覆盖M4到M6的常用公制螺纹规格，适配多数小型设备的支脚螺杆直径，耳板上的安装孔中心距按照常规小型膨胀螺栓的安装间距设计，不需要在安装基面上定制特殊孔距，直接按照通用孔位打膨胀螺栓即可完成固定。中部套筒的高度根据不同螺纹规格做了匹配设计，保证螺杆拧入后至少有5倍螺纹直径的啮合长度，

　　满足常规静载与小幅振动工况下的连接强度要求，套筒下端面做了平面度处理，安装时可以完全贴合基面，不会出现倾斜导致的螺杆受力偏载问题。耳板的厚度经过载荷校核，在单侧耳板承受额定拉拔载荷时不会出现塑性变形，两个安装孔的位置度公差控制在合理范围，现场安装时不会出现孔位错位无法穿入螺栓的问题。这类螺母的建模过程中，重点要保证中部螺纹孔的同轴度，以及两侧耳板安装孔与中部螺纹孔的位置度，避免建模时出现尺寸偏差导致后续生产的零件无法适配现场安装孔位，台阶面的过渡圆角也要按照工艺要求设置，避免加工时出现应力集中或者刀具干涉的问题。
