便携笔式电子雾化器结构设计方案

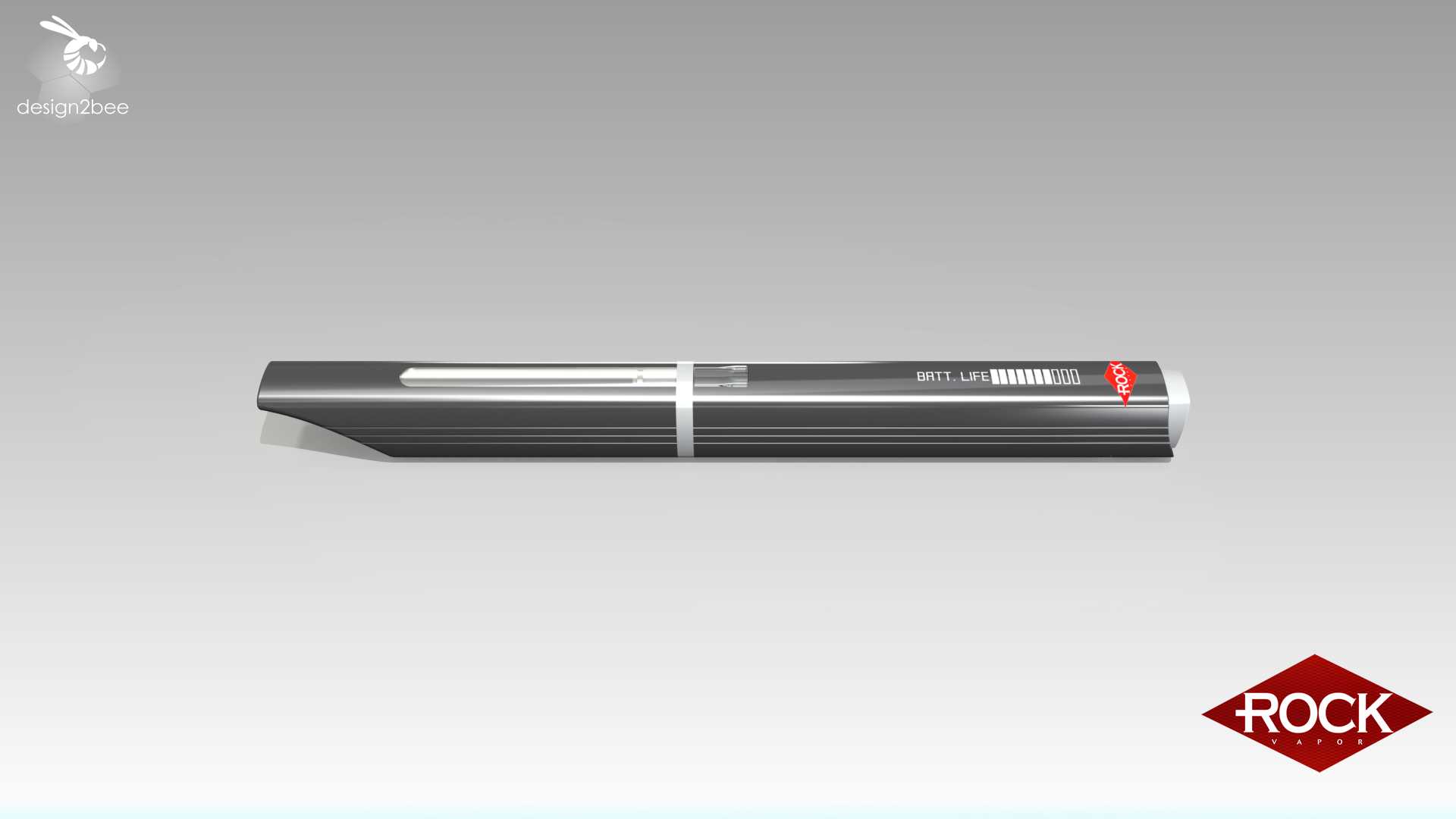

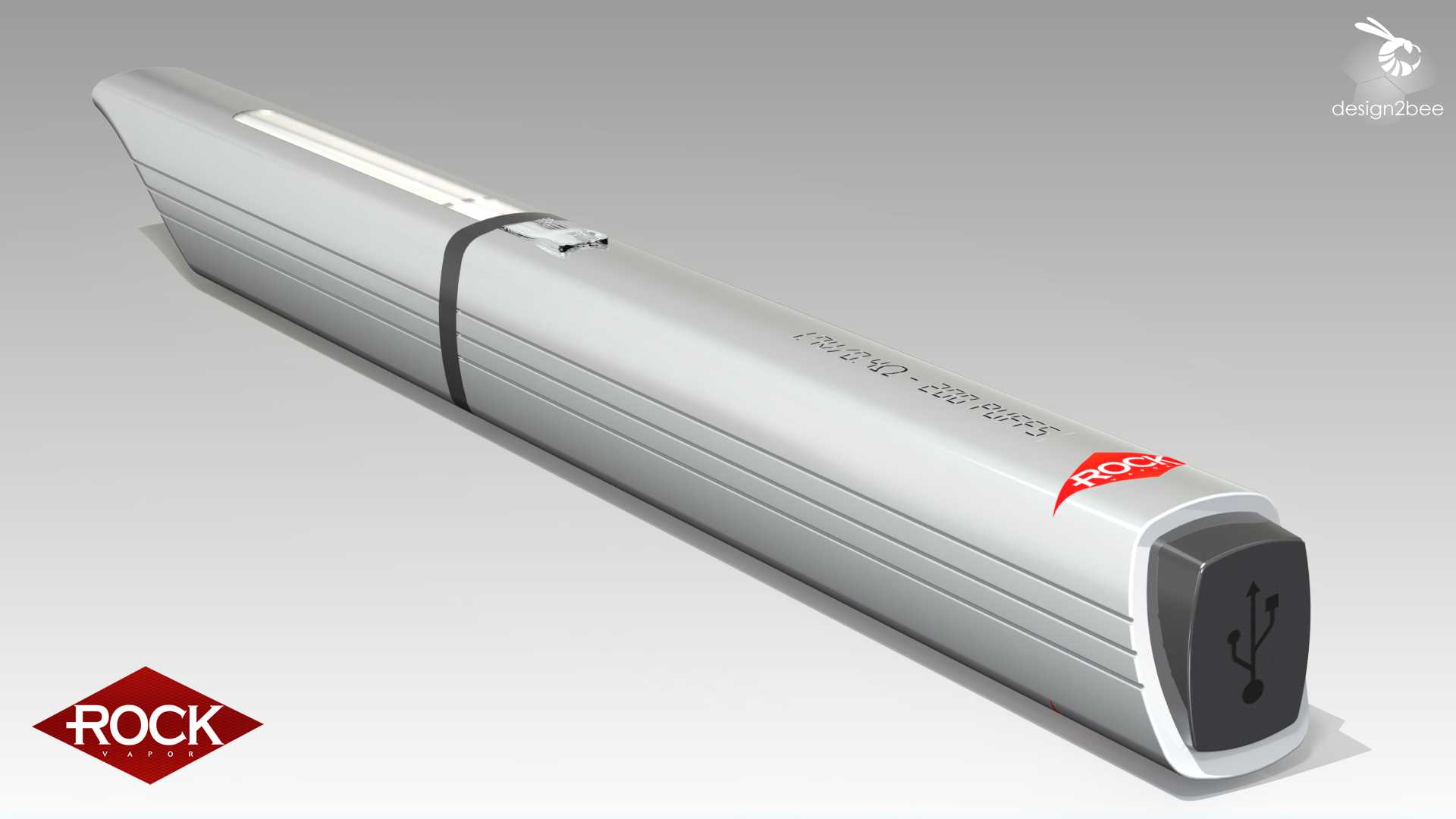

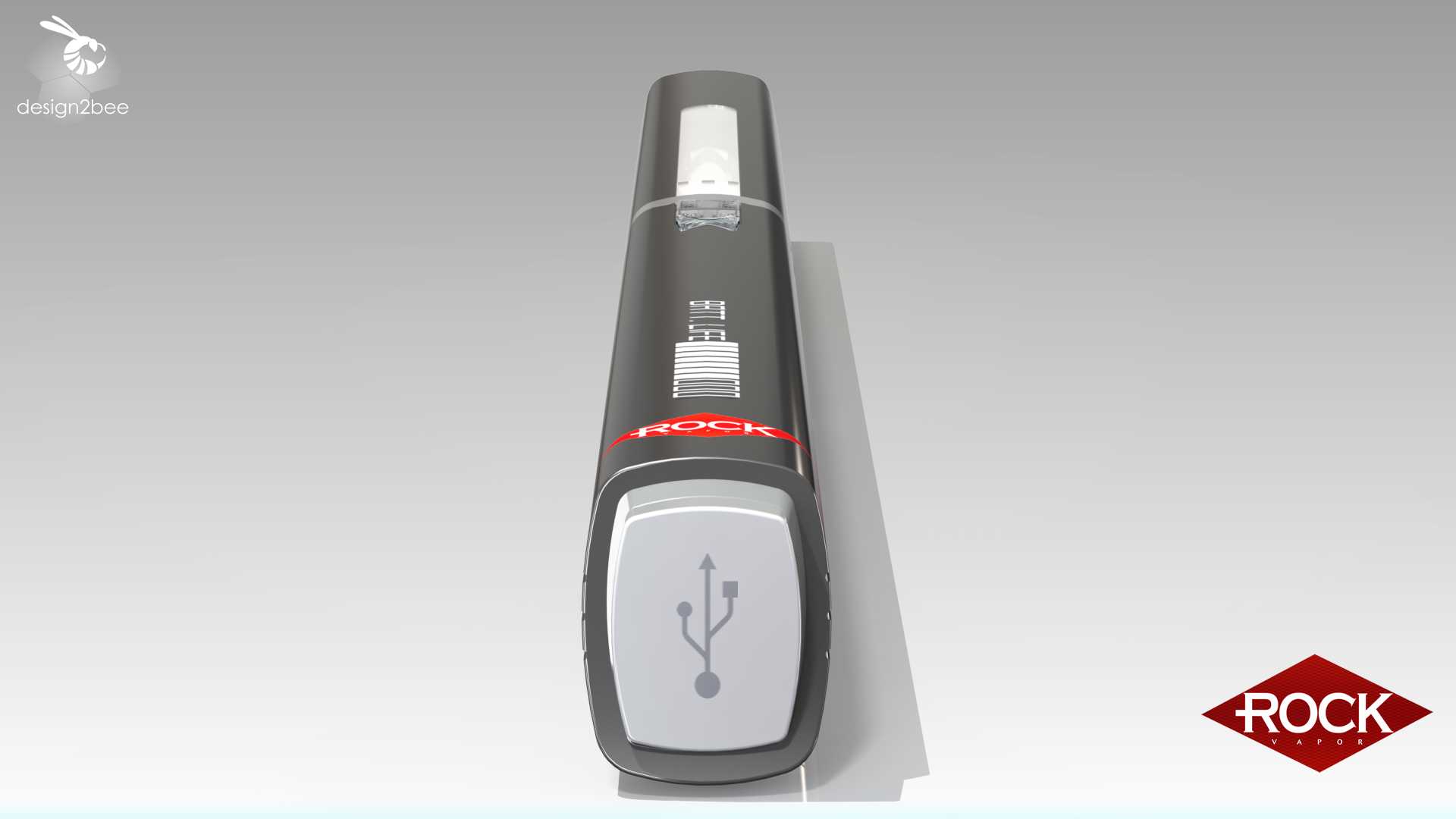

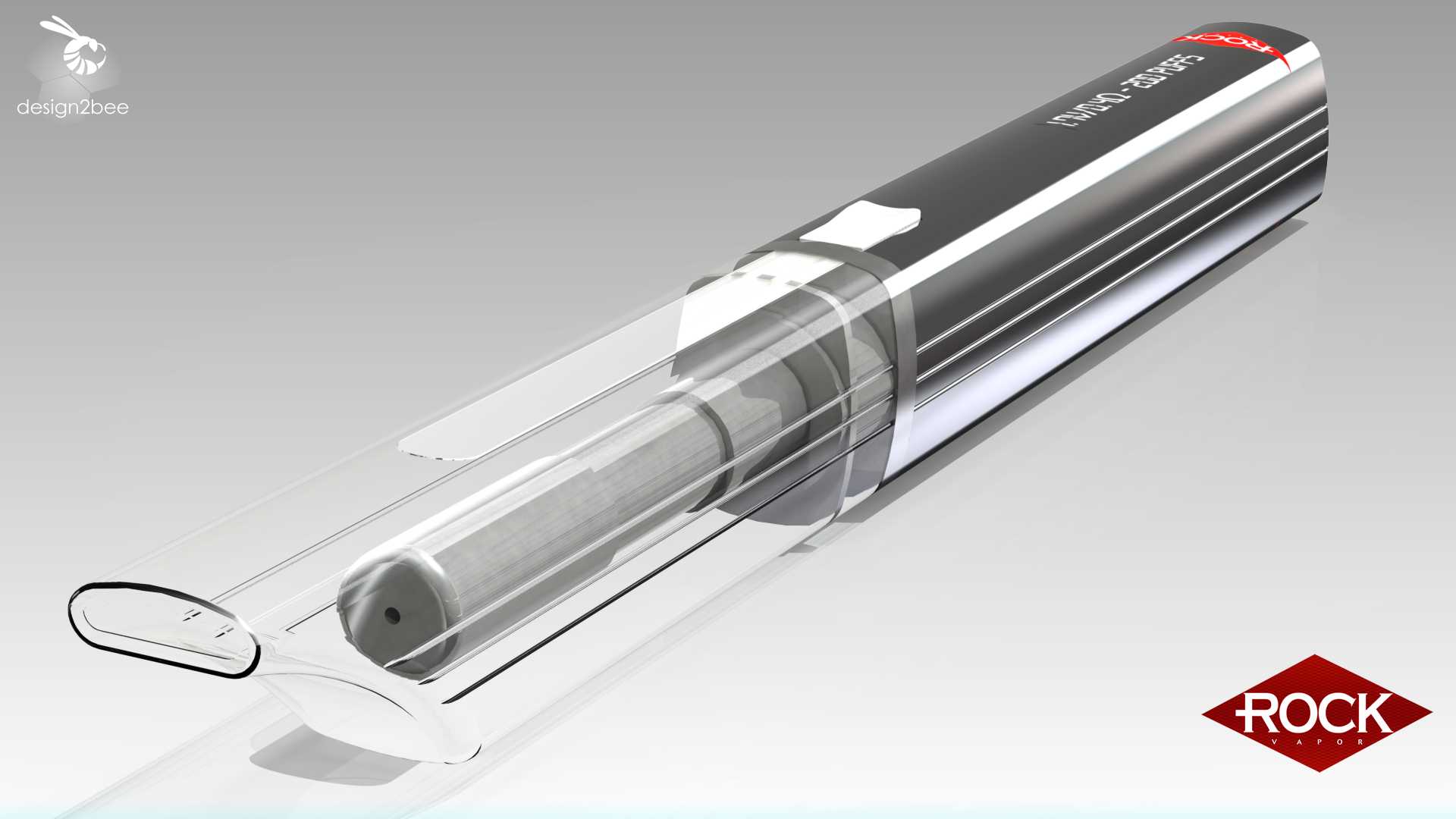

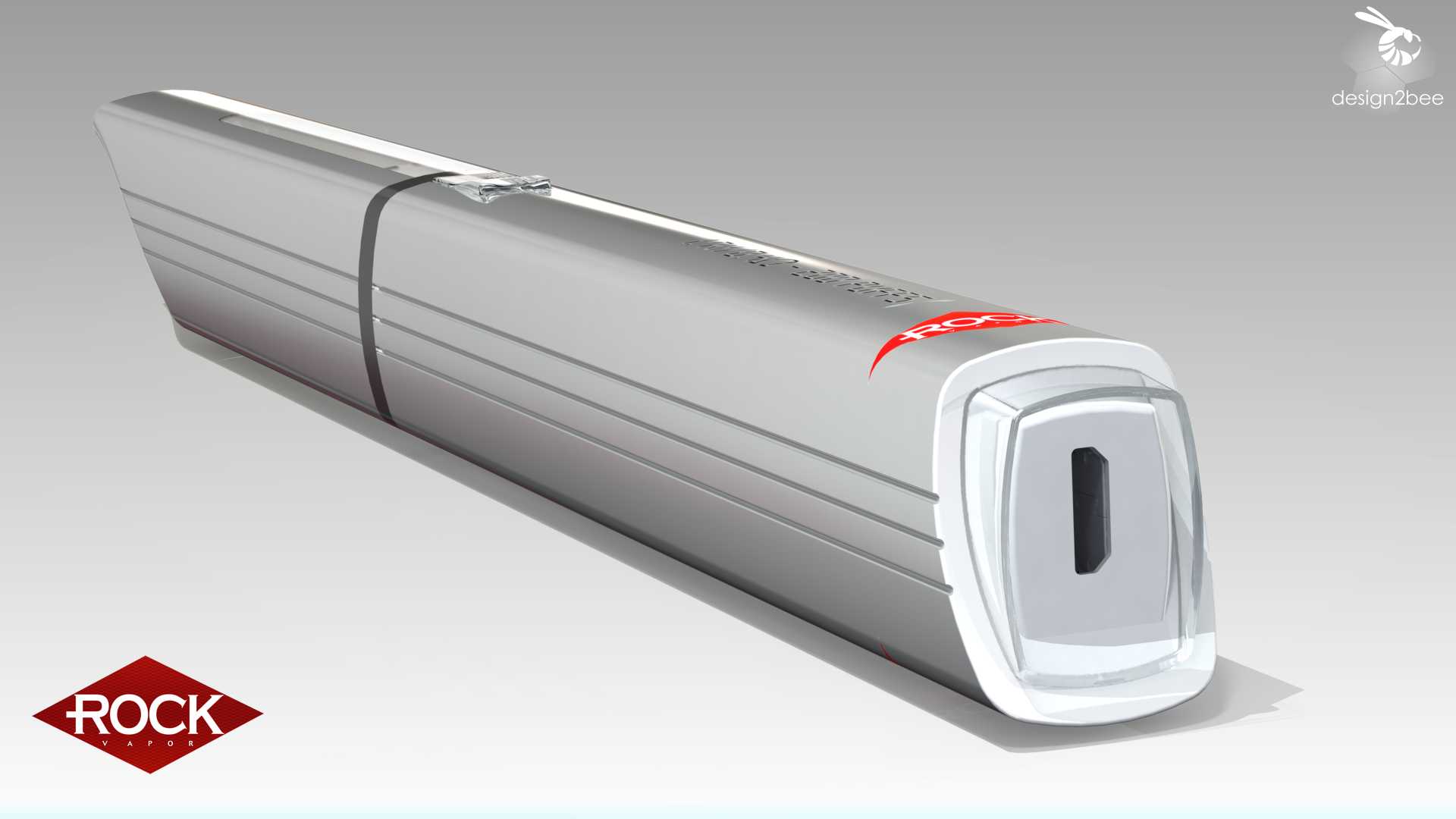

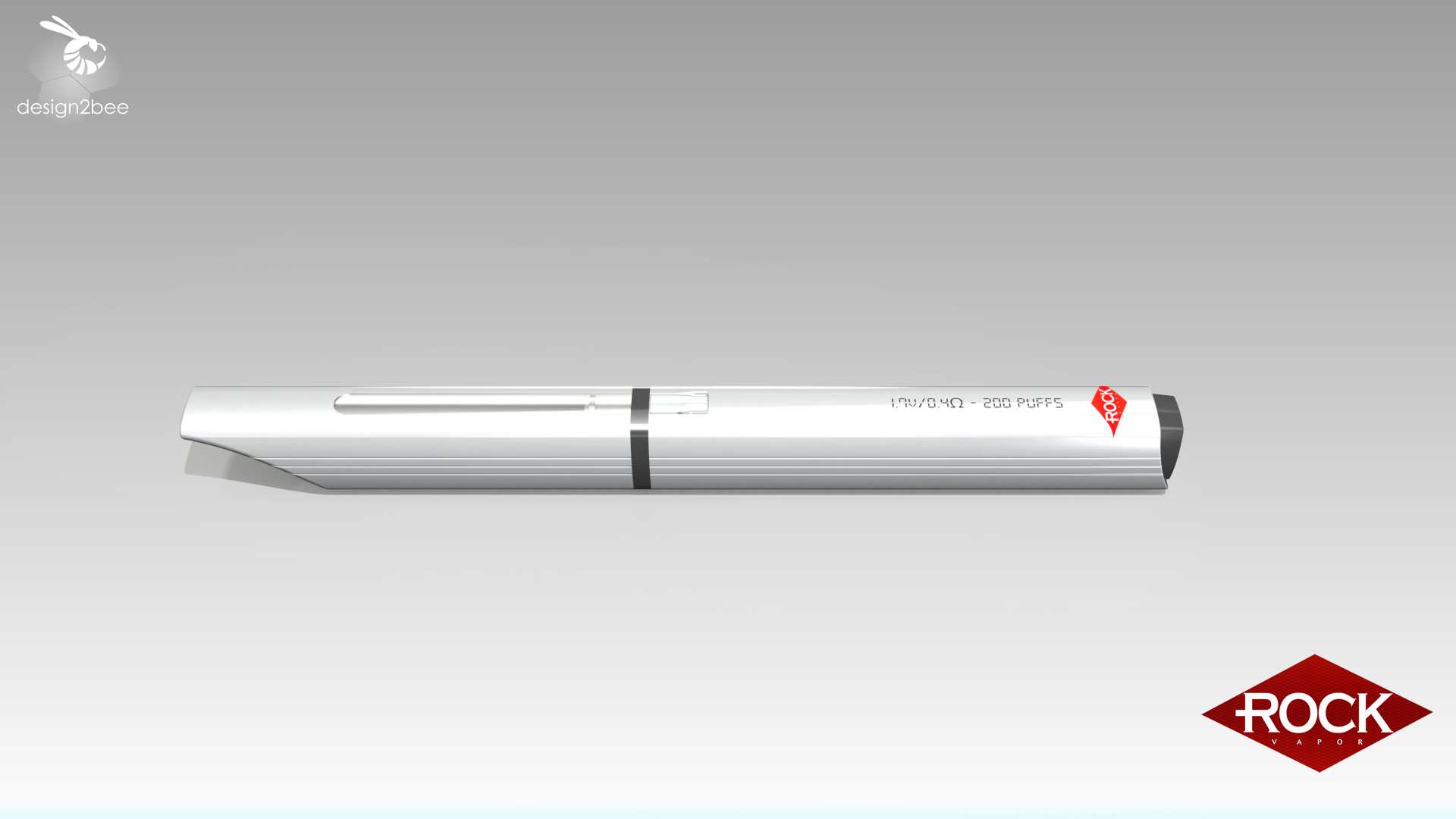

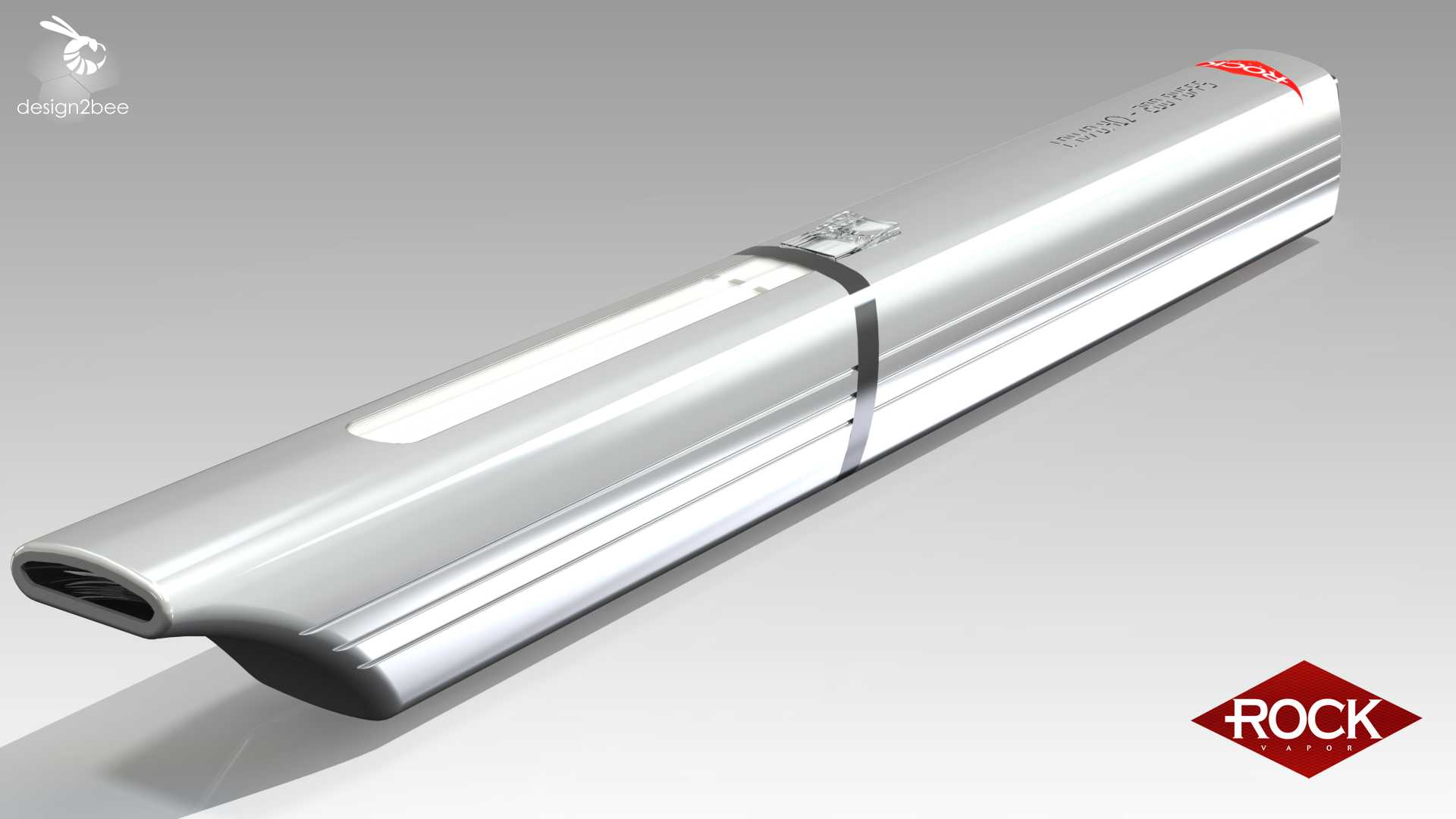

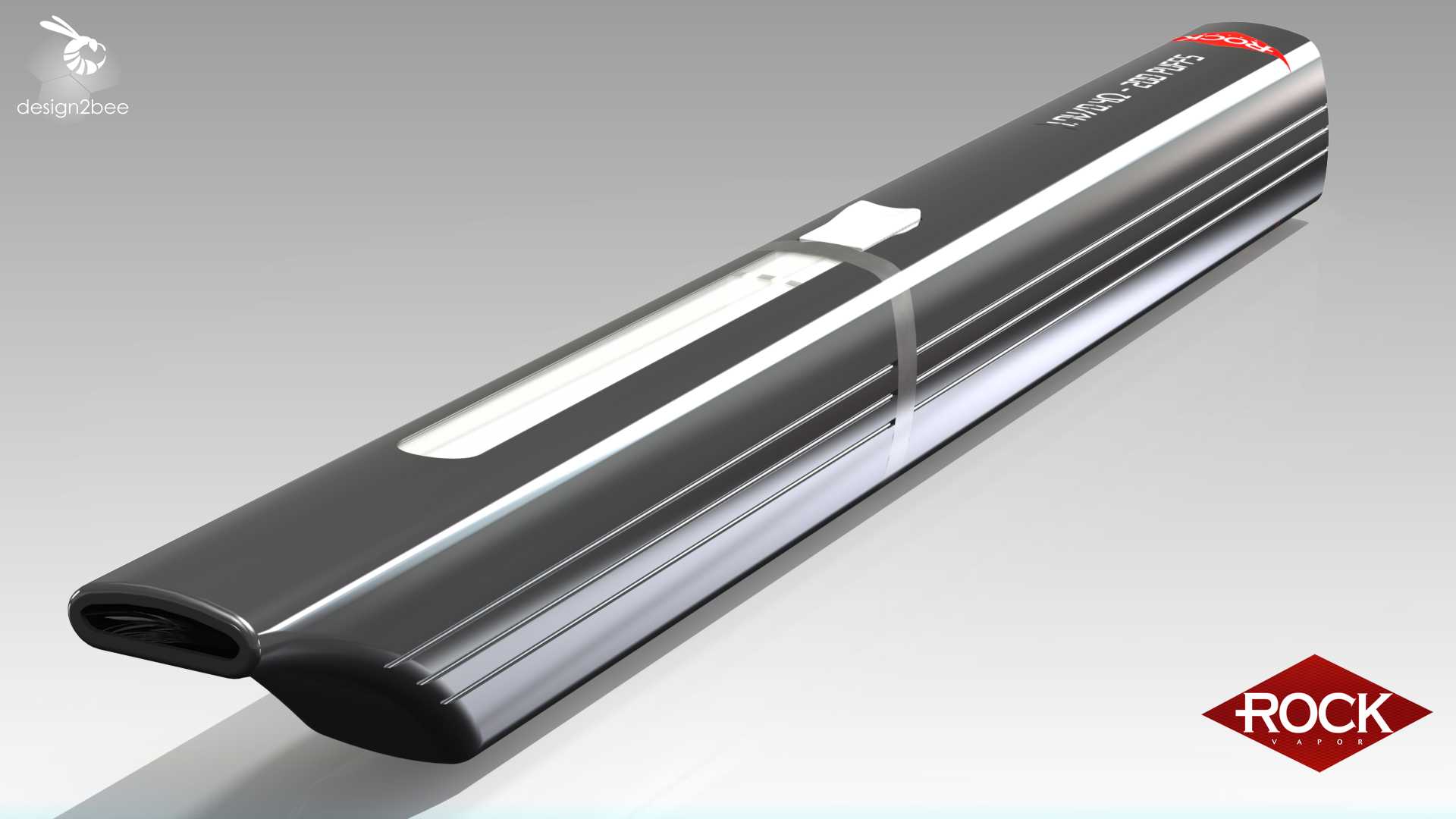

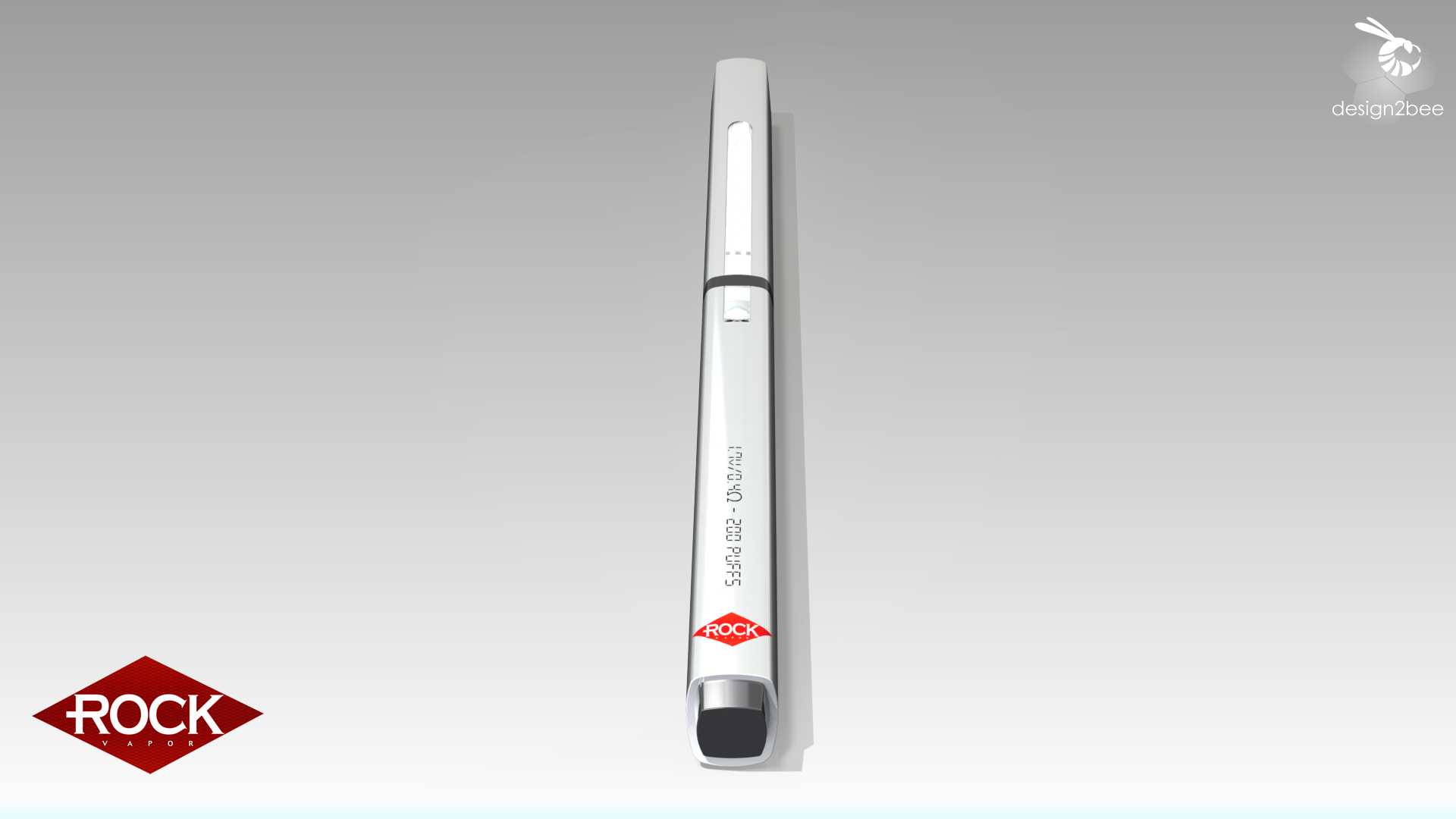

这款笔式便携电子雾化设备的结构设计，核心围绕日常随身使用场景展开，整体采用类雪茄的长圆柱笔形轮廓，整机外廓直径控制在常规书写笔尺寸区间，长度适配普通衬衫胸袋、牛仔裤侧袋的容纳边界，无需额外收纳包即可随身携带，外出使用时取放顺畅无卡滞。结构布局上采用线圈组件与供电单元直连的装配逻辑，雾化线圈端通过螺纹旋接结构与电池仓锁紧，螺纹副配合面做密封胶圈预留槽设计，既保证导电接触的可靠性，也能避免日常使用中汗液、少量溅水渗入连接缝隙造成电路故障。显示模块采用AMOLED屏，直接嵌入电池仓的金属外壳铣槽内，屏幕表面与外壳外弧面做齐平处理，无凸起边框，既减少口袋内携带时的剐蹭风险，也能让整机外轮廓保持顺滑圆柱面，握持时贴合手掌虎口弧度，长时间持握无硌手感。机身侧部设置的多功能控制按键，采用与外壳齐平的微凸设计，按键行程控制在0.3-0.5mm区间，既避免口袋内误触触发，也能保证按压操作的清晰反馈，单按键集成屏幕菜单切换、功率档位调整、雾化线圈激活、设备锁定多重功能，无需额外设置多个按键破坏整机外观完整性。设备底端的充电接口处设置翻转式防水盖，防水盖通过一体成型的软胶连接臂与底壳相连，盖合后与底壳端面齐平，密封面做一圈凸起密封筋，盖合时可卡入接口周边的密封槽，满足日常泼溅、短时间淋水的防护需求，充电时翻开防水盖即可露出标准USB接口，无需额外拔下保护配件，避免小零件丢失。整机外壳采用分段式金属薄壁结构，电池仓段做防滑细纹理处理，雾化段采用亮面金属质感处理，两段之间通过装饰环做视觉分隔，既提升外观层次感，也能在装配时作为定位基准，保证各段壳体的同轴度，装配后整机接缝均匀，无错位翘边问题。内部走线沿壳体内壁的走线槽排布，电池与内壁之间预留0.2mm的缓冲泡棉安装间隙，可缓冲日常跌落、挤压时的冲击，保护电芯与显示模块的安全，雾化芯的导油结构做密封隔离设计，避免烟液渗漏污染电路仓，各功能模块采用模块化装配思路，后续维护更换部件时无需拆解整机结构，仅需拆卸对应段壳体即可完成操作。
