光纤输送线用皮带张紧调节组件

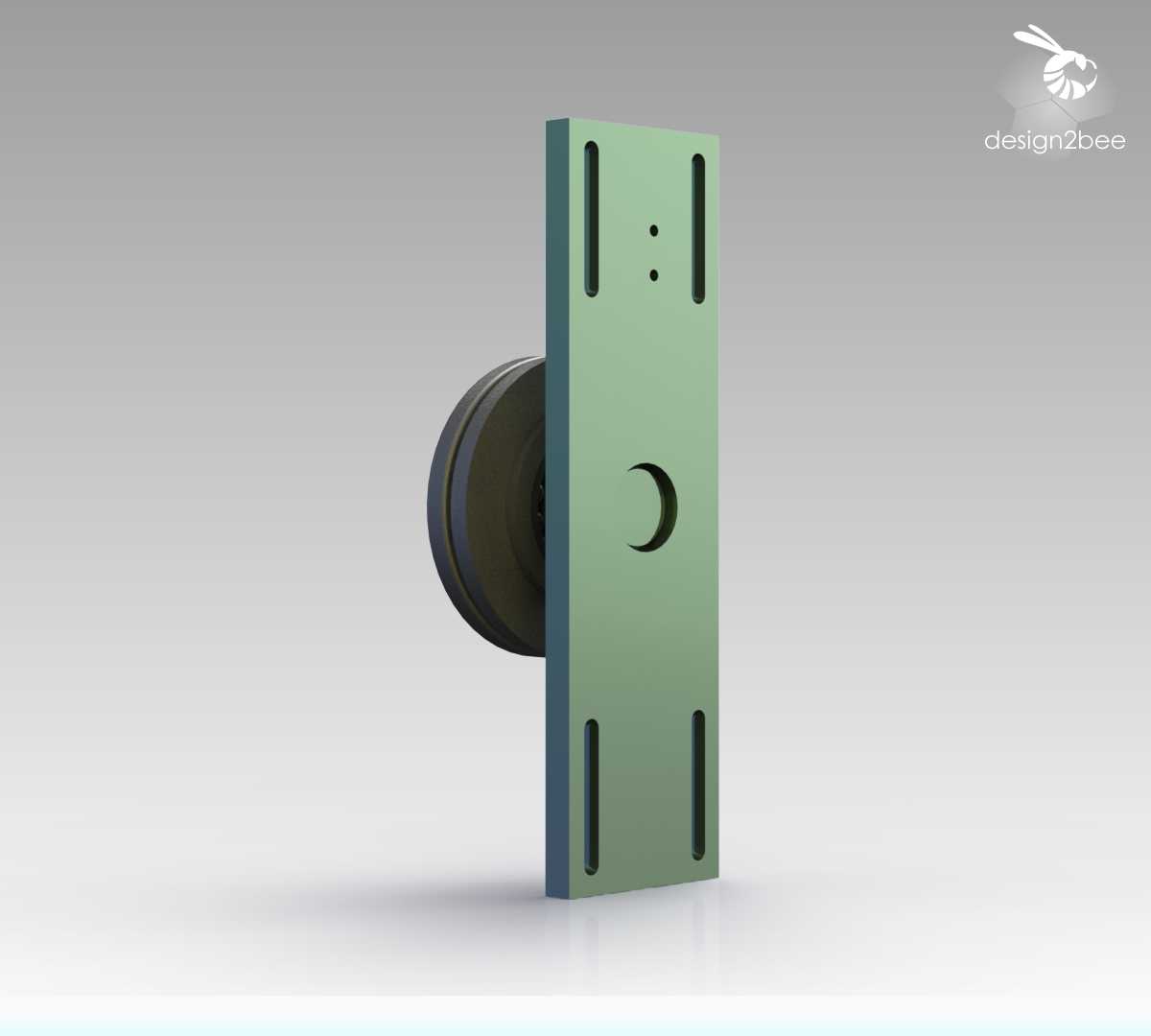

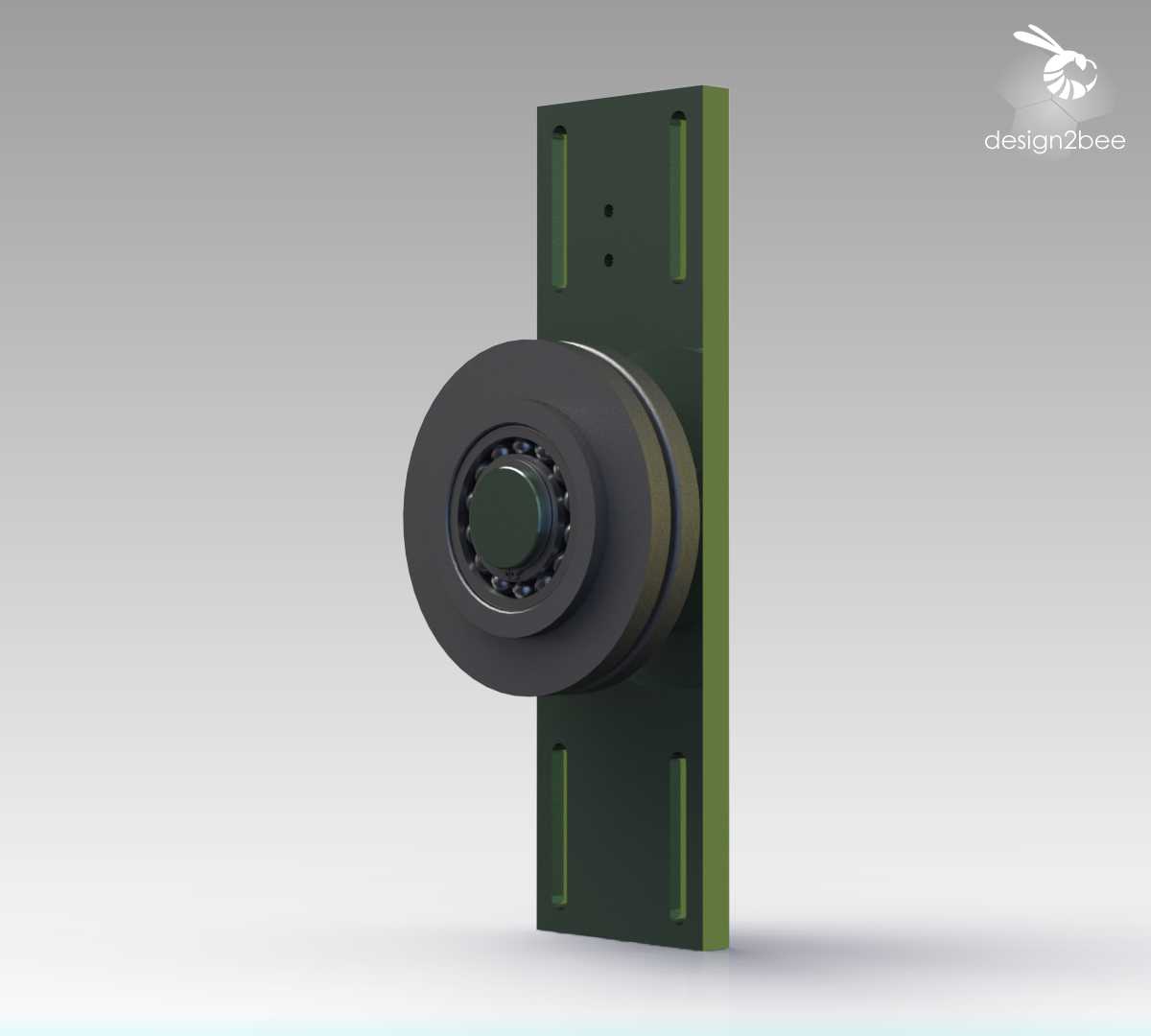

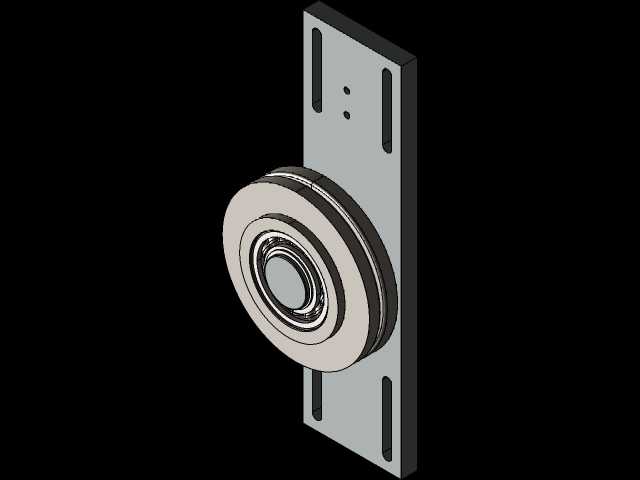

　　在光纤生产的输送工序中，皮带传动的张紧度稳定性直接影响纤芯输送的匀速性，一旦张紧力不足出现皮带打滑，很容易造成纤芯张力波动甚至断纤，这款张紧组件正是针对这类精密输送场景的传动张紧需求设计。从结构来看，组件采用立式安装板搭配悬臂式张紧轮的布局，安装板上预留的多组长条调节槽，给张紧轮的位置调整留出了足够行程，现场安装时无需额外加工安装孔，只需松开固定螺栓即可沿槽位调整轮体位置，快速改变皮带的包角与张紧程度，适配不同长度、不同张力要求的平皮带传动场景。张紧轮部分采用双轴承支撑结构，轮体与安装板之间保留了合理的轴向间隙，避免运行过程中轮体与安装板发生摩擦卡滞，轮缘的圆弧过渡设计可以减少皮带边缘的磨损，延长平皮带的使用寿命，

　　同时轮体的径向跳动控制在极小范围内，保证皮带运行时不会出现跑偏、跳齿的问题，适配光纤输送这类对传动平稳性要求极高的工况。设计时没有采用额外的弹簧自动张紧结构，而是采用手动调节后螺栓锁止的固定张紧形式，一方面是因为光纤输送线的运行负载稳定，皮带伸长量极小，固定张紧的形式结构更简单，故障率更低，日常维护时只需定期检查张紧度即可，无需频繁调整；另一方面这种结构的整体刚性更好，不会因为弹簧力波动造成张紧力变化，更适合恒定负载的连续输送场景。安装边界上，安装板的厚度适配常规输送线的型材安装面，长条槽的孔距可以兼容市面上多数轻型输送线的安装孔位，张紧轮的突出长度经过核算，不会与输送线的其他托辊、导向件产生运动干涉，

　　轮体的直径选择也匹配常用的3-5mm厚度轻型平皮带，既保证了足够的皮带接触面积，又不会因为轮径过大造成整体结构冗余。实际应用中，这类张紧组件除了光纤输送线，也可以用在其他轻型物料输送、小型传动机构的皮带张紧环节，安装时需要注意张紧轮的中心面与皮带轮中心面保持共面，调整张紧度时以皮带下压10-15mm的变形量为宜，避免张紧力过大造成轴承过早磨损，或是张紧力不足出现打滑丢转的问题。
