标准比赛用网球曲面结构三维造型

　　日常开展体育器材类三维建模工作时，网球这类看似结构简单的曲面零件，实则对曲面连续性、造型还原度有不低的要求，很多刚接触曲面建模的工程师容易把它做成简单的球体加凹槽，忽略实际产品的工艺细节与使用特性。从实际应用场景来看，这类网球模型可用于体育用品展示动画制作、运动场景仿真搭建、球类生产工艺的前期结构验证，也可作为曲面建模练习的典型案例，帮助从业者掌握空间曲线投影、曲面修剪、圆角过渡这类常用的曲面操作技巧。

　　从产品功能特性出发，正式比赛用网球需要满足统一的弹跳高度、形变恢复能力要求，外层的毛毡包覆结构与接缝处的缝合线设计，直接影响球体飞行过程中的空气阻力与旋转特性，建模时不能只做视觉上的相似，需要还原接缝曲线的空间走向——这条曲线并非简单的平面圆弧投影到球面，而是沿着球面特定弧度延伸的闭合空间曲线，曲线的曲率变化要匹配实际生产中缝合工艺的走线路径，避免出现曲面褶皱或者曲率突变的区域，否则后续做渲染或者3D打印验证时，会出现明显的结构失真。

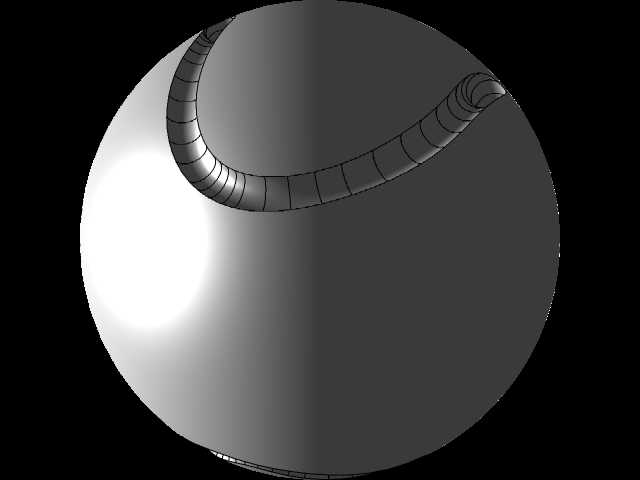

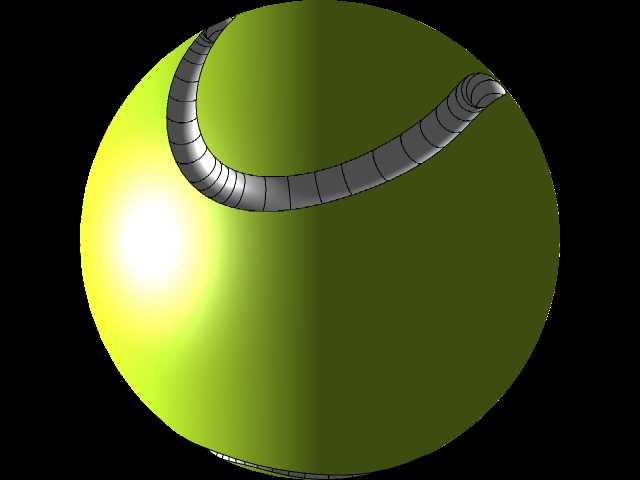

　　设计思路上，首先要确定球体的基准直径，标准网球的直径控制在6.54厘米至6.86厘米区间，建模时取中间值作为基础球体的尺寸基准，保证整体尺寸符合通用规格，不会出现尺寸偏差过大的问题。之后绘制接缝的空间引导线，需要先在两个相互垂直的基准面上绘制分段的圆弧段，再通过投影曲线、组合曲线的方式将线条映射到球面表面，保证引导线完全贴合球面曲率，没有脱离基准面的错位。之后以引导线为中心做等距偏移，修剪出接缝处的凹槽区域，再对凹槽边缘做渐变圆角处理，模拟实际网球接缝处的凸起缝合边效果，这个圆角的半径不能统一设置，要沿着曲线走向做细微的半径变化，还原真实产品缝合时的张力带来的边缘形变。

　　从安装与适配边界来看，这个模型属于独立的单体零件，不需要和其他结构做装配配合，但是如果用于网球发球机、网球训练器的配套仿真场景，需要保证球体的外轮廓尺寸公差控制在±0.1厘米以内，避免后续做碰撞仿真时出现接触判定错误，影响运动仿真的结果准确性。建模过程中还要注意球体表面的曲面光顺度，通过曲率检查工具排查曲面的高光区域，保证整个球面的G2连续性，不会出现肉眼可见的凹凸棱线，不管是做产品渲染还是结构验证，都能满足使用要求。很多新手建模时容易忽略接缝处的曲面过渡，直接在球体上做拉伸切除，导致接缝边缘出现尖锐棱角，和实际产品的柔和过渡效果相差甚远，这也是做这类民用体育用品建模时需要特别注意的细节，不能只追求几何形状的相似，还要兼顾实际产品的工艺特征与使用特性。
