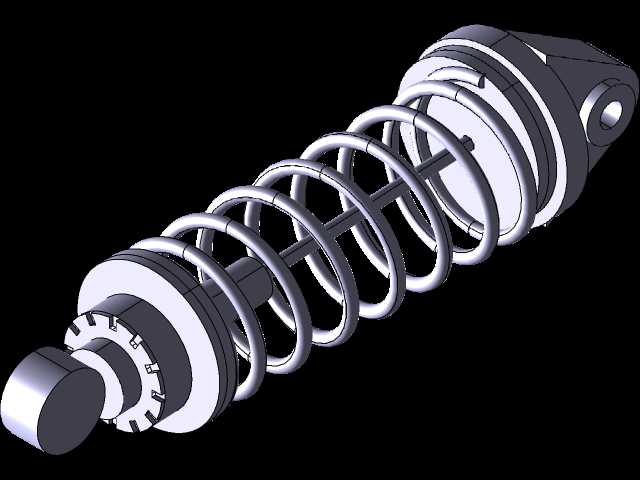

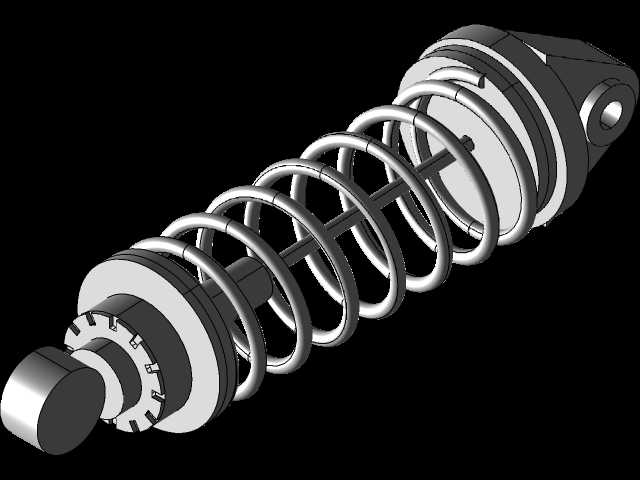

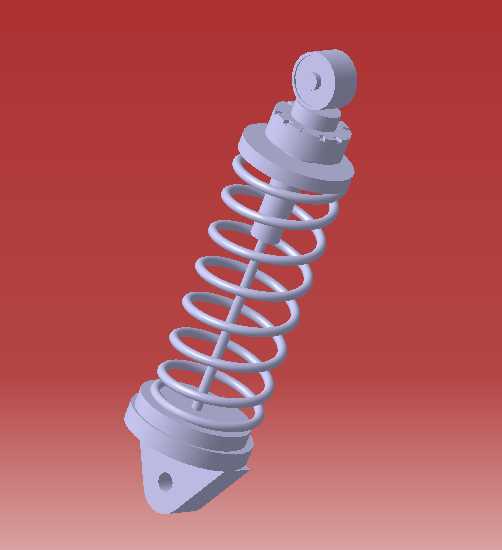

车辆悬架用螺旋弹簧式减震构件结构

　　日常做商用车底盘结构匹配时，这类螺旋弹簧与阻尼芯同轴布置的减震构件，是悬架系统里承担滤振功能的核心部件，不管是城市公交、家用乘用车还是轻型客运车辆，底盘的行驶平顺性调校都绕不开这类构件的参数匹配。从实际装车场景来看，这类减震构件需要同时承担两个维度的作用：一是螺旋弹簧部分负责承载车身与车桥之间的垂向载荷，缓冲路面传来的大幅冲击，避免刚性冲击直接传递到车身结构；二是内置的阻尼芯部分，会在弹簧往复伸缩的过程中提供可控的阻尼力，抑制弹簧多余的往复弹跳，避免车辆经过颠簸路段后出现持续的余振，保证车轮始终能和路面保持可靠的附着力，既提升乘坐的舒适感，也能保障行驶过程中的操控稳定性。做这类构件的三维结构设计时，首先要明确安装边界的硬点要求：

　　上下两端的安装吊耳结构，需要和悬架的摆臂、车身安装位的孔位完全匹配，上端吊耳的销轴孔径、安装面的倾斜角度，要匹配车身减震器塔座的设计坐标，下端吊耳的叉型结构尺寸，要适配转向节或者下摆臂的安装空间，避免转向过程中出现运动干涉。弹簧部分的参数设计需要结合整车的轴荷分配来确定，弹簧的中径、有效圈数、钢丝直径，要匹配目标车型的承载需求，同时弹簧的自由长度、极限压缩长度，要和阻尼芯的工作行程完全匹配，避免阻尼芯触底或者弹簧并圈时出现刚性撞击。阻尼芯的缸筒外径要和弹簧内径留出足够的安全间隙，避免车辆行驶过程中弹簧出现侧向弯曲时剐蹭缸筒表面，损坏阻尼芯的密封结构。外形尺寸的设定上，要充分考虑悬架跳动的极限行程，

　　减震器的最大伸长长度要满足车轮上跳至极限位置时的拉伸需求，最小压缩长度要对应车轮下跳至极限时的压缩余量，整个构件的外轮廓不能和周边的制动管路、轮罩内衬、转向拉杆等部件出现运动干涉。实际建模过程中，弹簧的螺旋升角、两端并圈的磨平结构，都要按照实际加工工艺来还原，上下安装点的橡胶衬套结构也要体现出来，因为衬套的径向刚度、轴向刚度会直接影响减震器的高频滤振表现，不能只做简化的刚性连接处理。这类构件的结构合理性，直接决定了整车的NVH表现和行驶质感，建模时每一处安装尺寸、运动间隙都要反复核对，确保和实际装车状态完全一致，才能给后续的悬架运动仿真、强度校核提供准确的模型基础。
