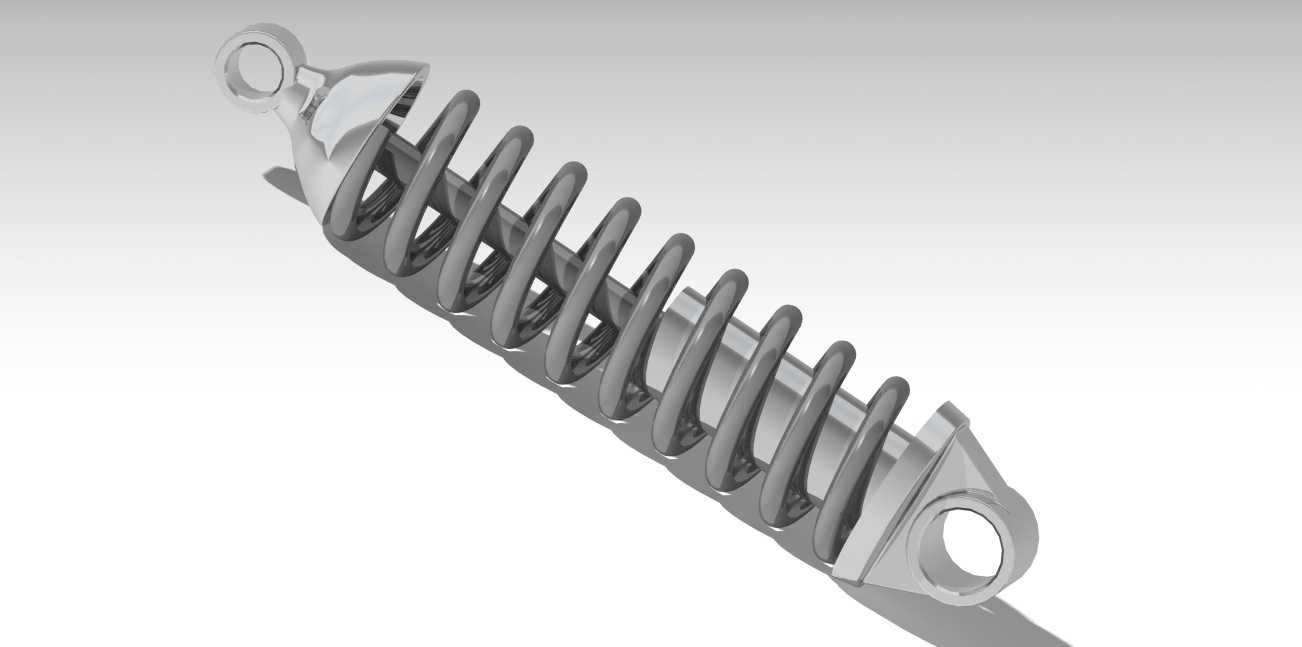

带吊耳安装结构的圆柱螺旋弹簧减震构件

这类带两端吊耳结构的螺旋弹簧减震构件，广泛适配在非道路小型作业车辆、轻型电动代步载具、山地自行车后悬挂、小型农用机动机具的行走机构中，核心作用是滤除行驶过程中路面传递的高频振动，避免刚性冲击直接传递至车架主体，既能够提升驾乘过程的平顺性，也能减少振动对车架上搭载的精密功能部件的疲劳损伤。从结构设计逻辑来看，构件主体采用等节距圆柱螺旋压缩弹簧作为核心弹性承载单元，弹簧两端的安装吊耳采用一体化铰接式结构，吊耳内预留了标准销轴安装孔位，安装时无需额外设计转接支座，直接通过销轴与车架、行走摇臂的对应安装座铰接即可，铰接结构可以自动补偿车架与摇臂之间在减震行程内的角度偏移，避免弹簧在压缩回弹过程中受到附加侧向弯矩，有效降低弹簧发生侧弯变形、早期断裂的风险。设计过程中需要重点匹配弹簧的线刚度参数，要结合承载主体的整备质量、常用行驶工况的冲击载荷峰值确定弹簧丝直径、弹簧中径、有效圈数，保证在额定载荷下减震行程处于设计区间内，既不会因为刚度过大导致滤振效果不足，也不会因为刚度过小出现频繁冲顶的问题。安装边界方面，两端吊耳的孔位同轴度需要严格控制在公差范围内，自由状态下两安装孔的中心距要和车架安装位的设计尺寸匹配，预留的最大压缩行程要满足极限冲击工况下的位移量，避免弹簧并圈时出现刚性碰撞。弹簧表面的光滑过渡处理可以减少应力集中点，吊耳与弹簧端部的连接部位做了圆弧过渡强化，能够承受长期往复载荷下的疲劳作用，铰接孔内可配套加装自润滑衬套，减少日常使用过程中的维护频次，在多尘、泥泞的户外作业场景下也能保持稳定的铰接转动灵活性，不会因为泥沙卡滞影响减震动作的顺畅性。
