22326型调心滚子轴承结构设计

　　在矿山破碎、冶金轧钢、重型输送这类重载且存在轴系挠曲变形的工况场景中，调心滚子轴承是承担径向载荷同时兼顾一定双向轴向载荷的核心回转支撑部件，22326型号的结构设计完全匹配这类中大型重载设备的安装使用需求。从结构设计逻辑来看，该轴承采用双列对称球面滚子排布，内圈带有双滚道，外圈滚道为内球面形，具备自动调心性能，当轴受载出现弯曲变形或者安装座孔存在同轴度偏差时，轴承仍可正常运转，不会出现滚动体卡滞、局部载荷集中导致的早期失效问题。保持架采用铜合金实体结构，相比冲压保持架具备更高的强度与耐磨性，能够在重载、冲击载荷工况下稳定分隔滚动体，避免滚动体之间直接接触产生额外摩擦与磨损，同时引导滚动体在滚道内正确运转，优化轴承内部的载荷分布。

　　从安装边界与尺寸适配角度，该型号轴承的内圈与轴采用过盈配合安装，外圈与轴承座孔多采用过渡或间隙配合，安装过程中需注意内圈带挡边的一侧朝向轴向载荷承载方向，保证滚子与滚道的接触角处于设计范围内，避免承载能力下降。实际应用中，这类轴承常被配置在振动筛主轴、破碎机转子轴、减速机低速输出轴、输送机滚筒轴这类工作环境存在粉尘、冲击载荷、轴系挠度较大的部位，设计时需匹配对应的密封结构与润滑方案，油脂润滑时需保证注油通道正对保持架间隙，确保润滑脂能够充分进入滚动体与滚道的接触区域，降低运转摩擦温升。外形结构上，轴承外圈带有定位止动槽，可配合止动环实现外圈在轴承座孔内的轴向定位，避免运转过程中出现外圈窜动；内圈两侧的挡边高度经过优化，

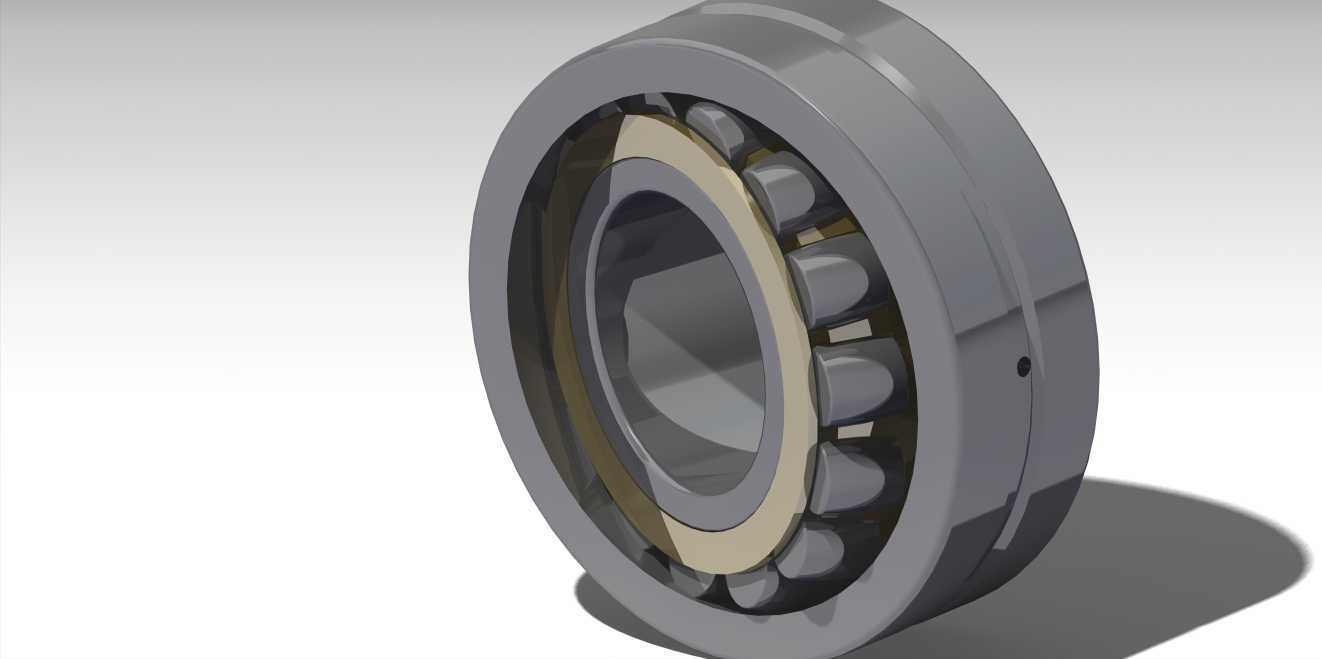

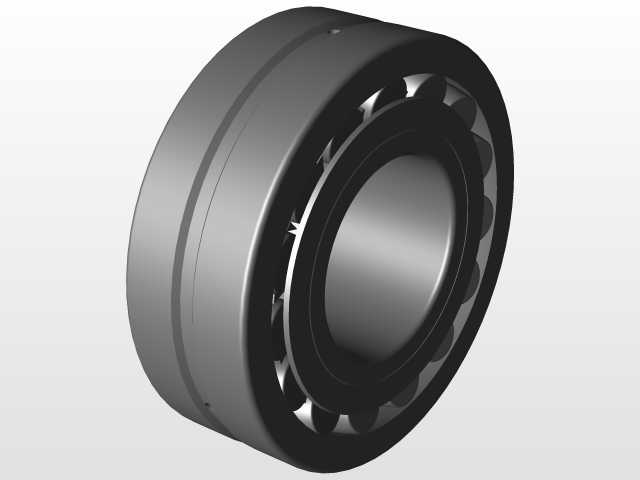

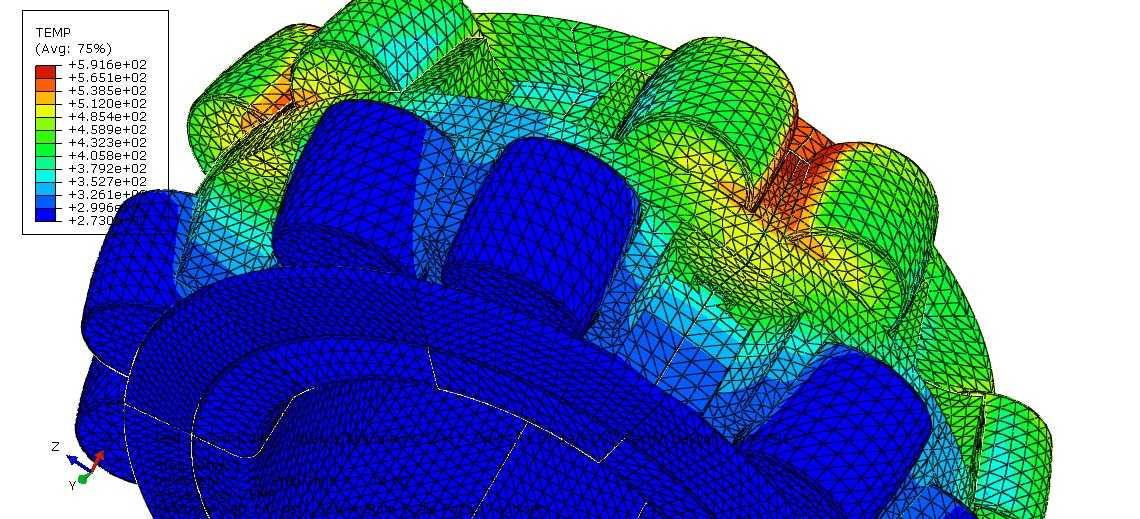

　　既能够对滚动体形成可靠的轴向限位，又不会在调心偏转时与滚子端面产生干涉，最大允许调心角度通常在1.5度到2.5度区间，足够覆盖绝大多数重型设备安装误差与轴系受载变形的偏转量。建模过程中严格还原了滚子的球面修形轮廓、滚道的曲率匹配关系，以及保持架的兜孔间隙，确保模型可直接用于后续的轴系装配干涉检查、载荷仿真分析，为设备整体结构设计提供准确的零部件参考。
