触发器组件内部安装基座结构设计

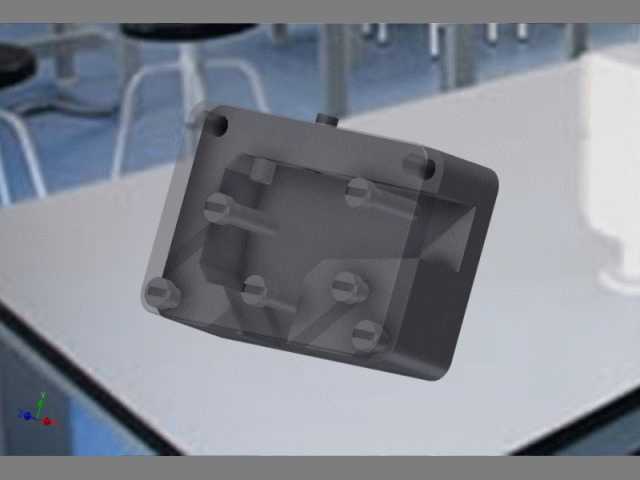

　　该结构件作为触发器组件的内部承载基座，主要应用于工业控制触发装置、小型机电触发单元的内部装配场景，承担内部触发元件的定位、承载以及外部壳体衔接的核心作用。从结构设计来看，基座整体采用矩形带圆角的盒式轮廓，边角做了圆弧过渡处理，既可以避免装配过程中锐边划伤操作人员或配套线缆，也能减少应力集中，提升注塑或机加工成型后的结构强度。基座上分布的多组柱状定位凸台，是设计阶段重点考量的部分，每一处凸台的位置都对应内部触发弹片、接线端子、触发触点的安装点位，凸台高度经过匹配计算，既保证元件安装后不会出现轴向窜动，也预留了足够的触点动作行程，避免触发过程中出现卡滞、行程不足导致的触发失效问题。基座边缘的沉孔结构用于和触发器上盖进行螺丝锁附，

　　沉孔深度做了精准控制，锁附后螺丝端面不会高出基座平面，保证整体装配后外表面平整，不会和外围安装位产生干涉。在安装边界设计上，基座的外轮廓尺寸完全匹配触发器外壳的内部型腔尺寸，单边预留了0.1mm的装配间隙，既方便装配时的顺利推入，也不会因为间隙过大导致内部组件晃动。基座侧壁的加强筋结构沿着受力方向分布，在不增加整体壁厚的前提下提升了基座的抗形变能力，即使在频繁触发的振动工况下，也不会出现基座变形导致的元件移位问题。设计过程中优先考虑了元件装配的工艺性，所有凸台、沉孔、加强筋的拔模角度都控制在1.5度，适配注塑成型的工艺要求，不需要后续额外的机加工修正即可满足装配精度要求。基座内部的避让槽结构专门为触发动作的运动部件预留了活动空间，

　　避免动作过程中运动件和基座产生摩擦，降低触发阻力，提升触发器的动作灵敏度和使用寿命。从实际使用场景来看，这类基座可以适配低压控制回路的触发装置、小型设备的行程触发单元、安全门触发组件等多种场景，结构上的通用化设计可以兼容不同规格的内部触发元件，只需要调整局部凸台的高度和位置，就可以适配不同参数的触发配件，减少了同系列产品的重复设计工作量。
