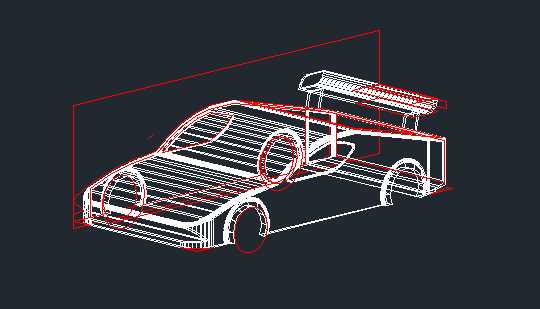

概念跑车线框结构三维设计方案

　　这套线框结构的概念跑车三维设计，核心围绕民用运动乘用车辆的前期造型验证与结构可行性推演展开，在乘用车研发的概念设计阶段，这类线框模型是衔接造型创意与工程化落地的关键载体，能够快速搭建整车外廓的空间边界，为后续曲面光顺、结构分块提供基础参照。从实际工程应用来看，该模型可用于造型评审阶段的空间比例校验，帮助设计团队快速确认整车姿态、轮距轴距配比、尾翼安装位置与驾驶舱的空间占比，避免后续曲面建模阶段出现比例失调的问题。设计过程中优先锁定了整车的外廓安装边界，前轮轮拱的突出高度、车头俯冲角度、侧裙的离地间隙、后置尾翼的悬挑长度都通过线框线段做了明确的空间约束，能够直接为后续空气动力学仿真提供初始的几何参照，尤其是尾翼与车顶线条的衔接角度，

　　在建模时就预留了与后舱盖的安装配合间隙，避免后续加装空气动力学套件时出现结构干涉。车身侧面的线框分层明确区分了外覆盖件、乘员舱框架、底盘安装位的不同空间层级，轮拱位置的环形线框直接对应轮胎的跳动包络边界，在设计初期就规避了转向过程中轮胎与轮拱内衬的干涉风险，车头位置的内凹线框预留了大灯总成与进气格栅的安装空间，侧围的横向线条对应了车门钣金的分缝位置，能够为后续冲压模具的分型面设计提供初步参考。不同于最终量产的整车模型，这套线框方案把设计重心放在了空间关系的梳理上，没有做冗余的细节特征堆砌，所有线段都对应实际的结构分界或者安装边界，比如驾驶舱区域的矩形线框直接对应风挡玻璃的安装轮廓，后舱的横向支撑线框对应了防滚架的安装位置，

　　能够让工程团队在创意阶段就快速评估结构强度的布局合理性。在实际研发流程中，这类线框模型还可以直接导出为线框工程图，用于造型部门与结构部门的对接沟通，相比渲染后的效果图，线框结构能够更清晰地展示各部件的空间位置关系，减少跨部门沟通的信息偏差，尤其是在验证整车接近角、离去角、质心高度这些关键性能参数时，线框模型能够快速完成尺寸标注与参数调整，大幅缩短概念设计阶段的迭代周期。
