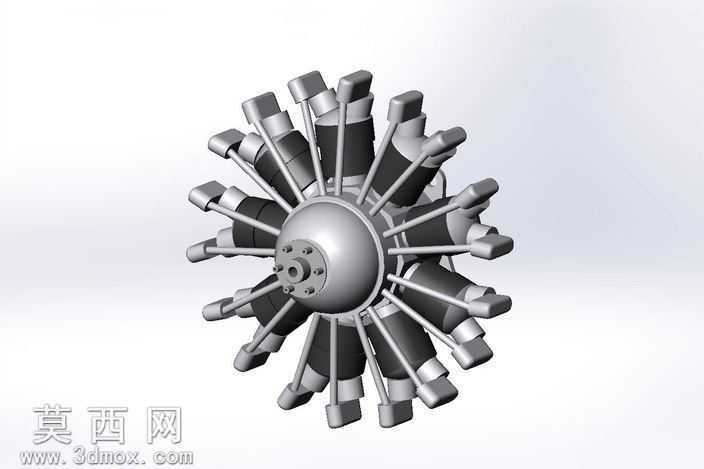

RotecR36009缸星形航空发动机结构模型

本模型为RotecR36009缸星形发动机的三维结构建模作品，整体采用径向辐射式布局完成结构搭建，九组气缸围绕中心曲轴箱呈均匀圆周排布，还原了星形发动机标志性的紧凑径向构型。建模过程中以航空活塞发动机的实际结构逻辑为核心，首先完成中心曲轴箱主体的基础建模，对前端输出轴安装法兰、壳体连接定位孔等细节做了精准还原，中心壳体采用哑光金属材质渲染，还原铸铝壳体的细腻磨砂质感，表面的安装孔位做了倒角处理，避免模型边缘出现生硬棱角。围绕中心壳体的九组气缸组件，分别完成了气缸散热鳍片、活塞推杆、气门摇臂、火花塞安装位的细节建模，气缸外壁的散热鳍片采用等距阵列特征生成，每一片鳍片的厚度、间距都参考同类型星形发动机的实际参数设置，气缸主体采用深灰哑光材质搭配金属色推杆结构，区分不同部件的材质属性，还原发动机部件的真实视觉层次。每一组气缸的连接结构都做了装配约束还原，保证径向排布的气缸角度均匀，相邻气缸之间的间隙符合实际装配逻辑，不会出现结构干涉问题。前端桨毂安装位做了多螺栓孔的细节设计，还原发动机与螺旋桨连接的安装结构，后端的壳体收边做了圆弧过渡处理，贴合星形发动机的实际外形轮廓。设计过程中针对航空动力装置的安装适配性做了结构优化，保证安装点位的尺寸逻辑合理，整体壳体的外形轮廓贴合实际产品的封装形态，建模时对部分难以获取精准参数的细节做了符合机械逻辑的假设性设计，所有结构都遵循机械装配的合理性原则，没有出现违背机械常识的结构错误。材质渲染阶段对不同功能部件做了材质区分，运动部件采用亮面金属材质突出金属加工质感，固定壳体采用半哑光金属材质还原铸件效果，密封部件采用深色橡胶质感材质，通过材质差异清晰展现发动机的结构组成，让整个模型的结构层次清晰可辨，既还原了星形发动机的经典外观特征，也保证了内部连接结构的逻辑合理性，可用于航空动力结构教学、发动机原理演示、轻型飞机动力系统参考等场景。
