透明结构展示单缸活塞发动机三维设计

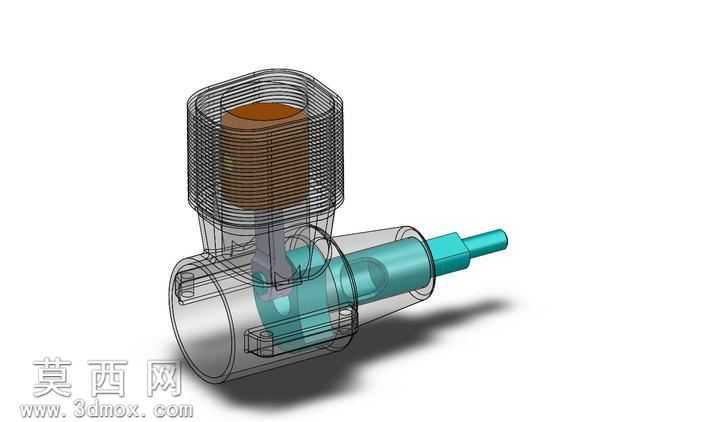

本作品为单缸活塞式动力装置的三维建模设计，采用半透明可视化呈现方式完整还原动力核心的内部构造与装配关系。建模阶段以活塞往复运动的动力传递逻辑为核心设计思路，首先搭建气缸组件的基础轮廓，将散热鳍片做等距环形阵列排布还原风冷散热结构特征，气缸内壁与活塞的配合间隙严格按照常规小排量动力装置的公差标准设定，活塞表面的环槽结构完整建模，对应活塞环的安装位置做细节刻画。曲柄连杆机构作为动力传递的核心部件，建模时重点还原连杆小头与活塞销的铰接配合、连杆大头与曲柄销的旋转配合关系，曲轴输出轴的轴段、键槽结构均做精细化处理，确保各运动部件的装配关系完全符合机械设计规范，不存在干涉错位问题。渲染阶段采用差异化材质区分不同功能部件：气缸外壳设置为高透半透明材质，既保留外部轮廓辨识度，又可清晰观察内部组件布局；活塞部件采用棕褐色金属材质模拟铝合金阳极氧化后的质感，表面做细微磨砂纹理处理还原真实机加工表面特征；曲柄连杆与输出轴部分采用青蓝色半透明工程塑料材质，与气缸透明材质形成视觉层次区分，便于快速识别动力传递路径。场景布光采用柔和的三点光源布局，主光源从斜上方投射形成自然阴影，突出各部件的立体轮廓与结构边界，辅助光源补光消除暗部死黑，让内部嵌套结构的细节清晰可见。整体设计通过透明化的呈现方式，直观展示了单缸动力装置从活塞往复运动到曲轴旋转输出的完整结构逻辑，各部件的装配层级清晰，运动副的连接关系明确，既可以作为机械原理教学的可视化演示素材，也可作为小型动力装置结构设计的参考方案，建模过程中对配合公差、结构强度相关的细节做了合理简化，在保证结构准确性的前提下提升了模型的展示效果。
