三款彩色透明玻璃饮料瓶外观结构设计

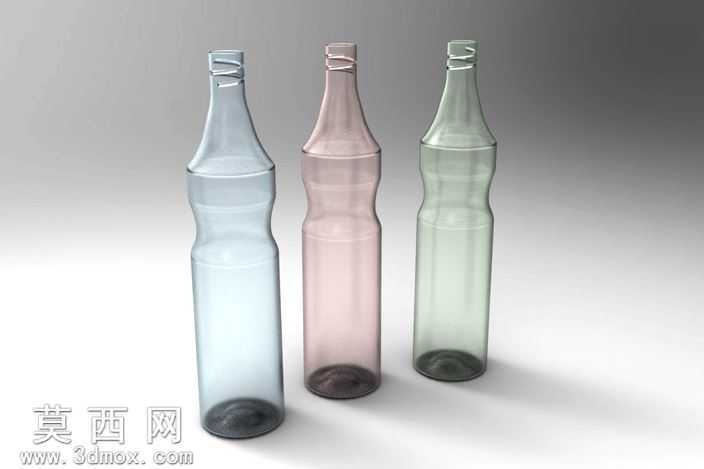

本作品为三款同造型不同配色的透明玻璃饮料瓶三维设计，建模阶段以回转体基础特征为核心，先绘制瓶身半剖面轮廓草图，通过旋转凸台命令生成瓶身基础实体，精准还原瓶身三段式收腰结构：底部为加厚圆弧底设计，保障放置稳定性同时避免玻璃应力集中，瓶身中段为等径直筒段，兼顾握持手感与贴标空间，向上逐步收窄形成流畅的锥状瓶颈，过渡曲面做G2连续处理，无生硬棱角，还原玻璃吹制成型的自然曲面质感。瓶口处采用标准螺纹结构设计，通过螺旋线扫描生成外螺纹特征，匹配通用饮料瓶盖的密封尺寸，螺纹收尾处做平滑过渡处理，避免生产过程中出现毛刺或应力开裂问题。材质设置阶段针对三款不同配色的玻璃瓶分别调整参数：透明玻璃材质统一设置高透光率、低粗糙度属性，添加轻微的折射与色散效果还原玻璃的光学特性，三款分别赋予淡蓝、淡粉、淡绿的基础色调，调整颜色浓度模拟有色玻璃的通透质感，瓶内预留标准灌装容积空间，瓶壁厚度均匀控制在2mm，符合玻璃包装容器的生产壁厚要求。渲染阶段采用影棚柔光布光方案，主光源从侧上方45度角入射，搭配底部补光消除瓶底暗部死黑，添加柔和的环境反射贴图，让玻璃表面呈现自然的环境高光，背景采用渐变灰色突出瓶身主体，最终渲染效果清晰展现三款玻璃瓶的通透质感与结构细节。设计过程中充分考虑玻璃吹制工艺的成型特性，所有曲面均做拔模角度处理，避免出现倒扣结构，瓶身收腰处的曲率经过反复调整，既保证外观线条流畅美观，又兼顾吹制过程中的料液流动均匀性，防止出现瓶壁厚薄不均的问题，整体造型简约流畅，可直接用于饮料包装的方案展示与生产开模参考。
