12齿带轮毂滚子链链轮三维设计

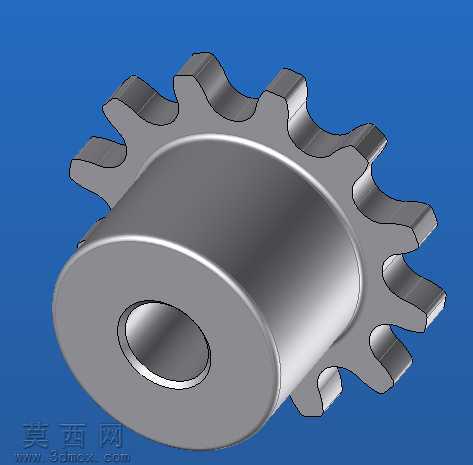

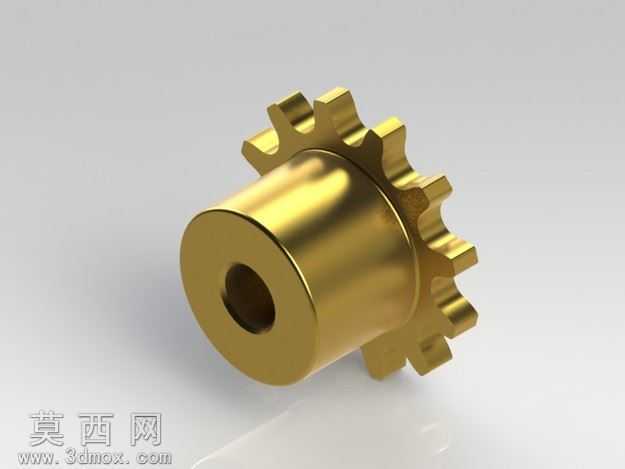

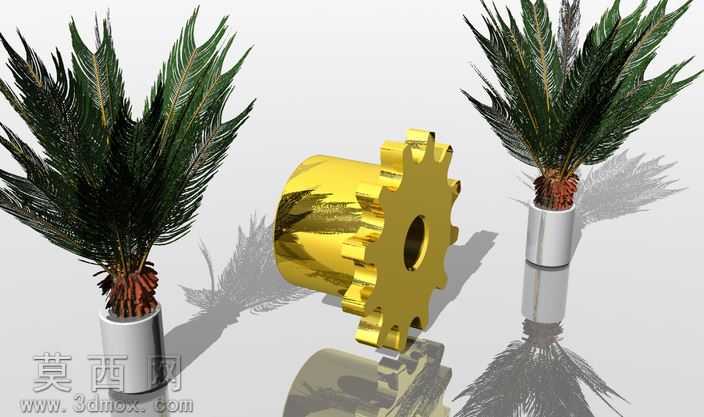

本作品为适配#411/2规格、13/8集线器的12齿滚子链链轮三维建模成果，建模过程严格遵循链传动设计规范，先通过参数化计算确定链轮的节距、齿顶圆直径、齿根圆直径、齿槽圆弧半径等核心齿形参数，保证齿形符合滚子链啮合的几何要求，避免传动过程中出现卡链、跳链、啮合冲击过大的问题。建模阶段先绘制链轮的轴向截面草图，通过旋转特征生成带中心安装孔的轮毂基体，轮毂部分设计为阶梯轴套结构，中心通孔用于穿装固定轴，轮毂外圆与齿圈部分平滑过渡，避免应力集中。齿形部分通过绘制单个齿的齿槽轮廓草图，采用圆周阵列特征生成全部12个轮齿，每个轮齿的齿面做了微小的倒角处理，既减少链条啮合时的接触磨损，也能在装配时起到导向作用。渲染阶段采用金属黄铜材质，调整材质的金属度、粗糙度参数，模拟经过机加工后的金属表面光泽，通过环境光遮蔽效果突出轮齿的轮廓细节与轮毂的圆柱面质感，清晰展现零件的结构层次。结构设计上，轮毂长度大于齿圈宽度，保证安装时的轴向定位稳定性，中心孔的尺寸公差按照间隙配合要求预留，方便实际加工后的装配调试，齿根部分做了圆角过渡处理，提升轮齿的抗弯曲疲劳强度，满足链传动的载荷传递需求。整个建模过程保证各特征参数的关联性，修改齿数、节距等核心参数即可快速生成同系列不同规格的链轮模型，可直接用于传动机构的虚拟装配、运动仿真，也可导出为加工格式用于数控加工生产，模型的几何精度满足机械设计的工程使用要求，能够直观展现链轮的结构特点与啮合特性。
