大容量透明桶装饮用水储水罐结构设计

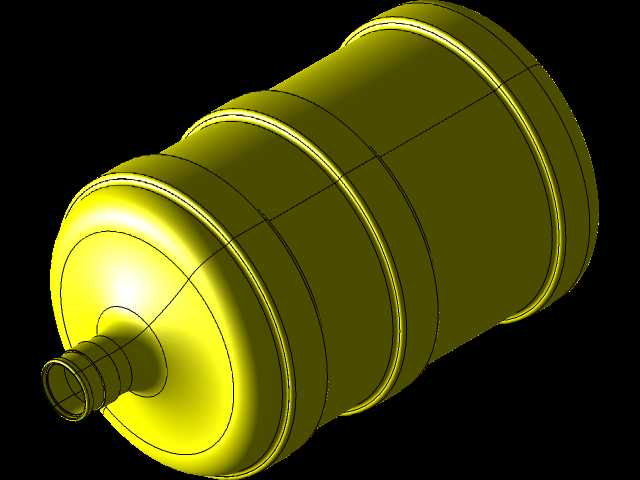

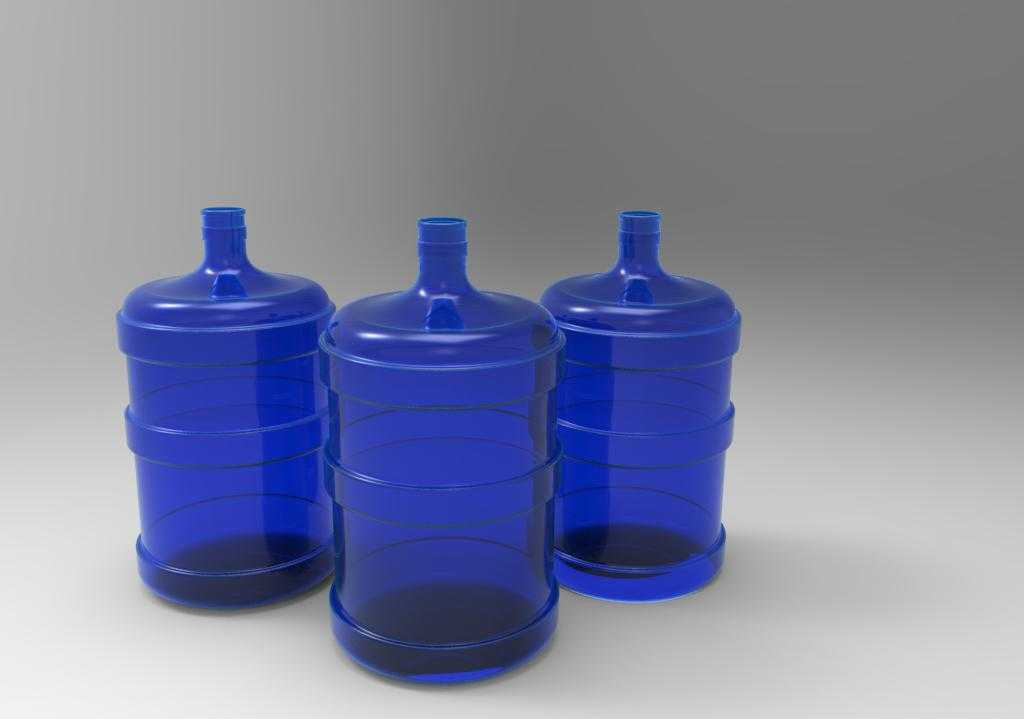

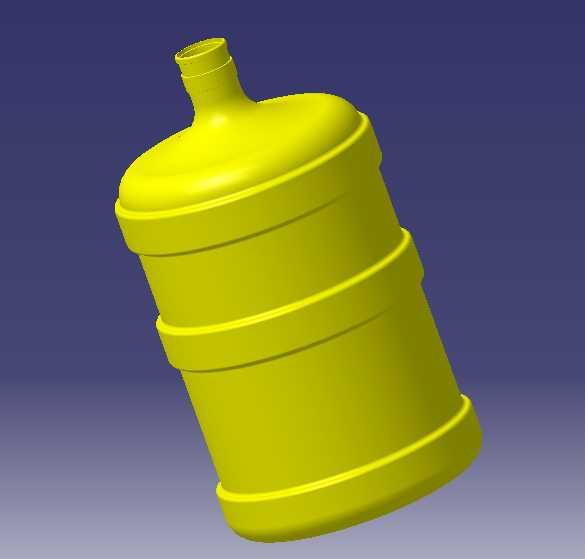

　　这类透明储水罐是民用饮用水配送场景中应用最广泛的储装载体，日常所见的桶装饮用水几乎全部采用该类结构设计，适配市面上绝大多数立式、台式饮水机的进水顶针结构，无需额外转接件即可完成安装对接。从结构设计逻辑来看，罐体整体采用回转体构型，顶部收窄形成标准口径的注水口与密封配合面，瓶口处设计有多层环形加强筋，既能够配合密封盖实现过盈密封，避免运输过程中漏液，也能在与饮水机进水座配合时提供足够的支撑强度，防止长期受压出现瓶口开裂变形。罐身中段设置多圈等距分布的环形凸起加强结构，这一设计并非单纯的装饰作用，而是考虑到PC材质罐体在空罐堆叠、满罐承压运输过程中的受力特性，环形筋能够将罐体受到的径向挤压力均匀分散到整个罐壁，

　　避免薄壁结构出现局部凹陷变形，同时也能在人工搬运时提供防滑的握持位点，降低搬运滑脱的风险。罐体底部做了内凹式的球面过渡设计，一方面能够让满罐放置时的重心更靠近罐体中轴线，提升放置稳定性，避免轻微磕碰就出现倾倒，另一方面内凹结构预留了足够的形变余量，当罐体受到温度变化出现热胀冷缩时，底部可以通过微小形变抵消内部应力，避免罐壁出现开裂。在实际应用场景中，这类储水罐除了适配常规饮水机使用，也可作为临时储水载体用于户外作业、应急供水等场景，罐体采用食品级透明材质制作，能够直观观察内部水体的余量与洁净度，方便及时更换与清洁。设计过程中需要严格控制罐体各段的壁厚公差，瓶口配合面的圆度公差需要控制在较小范围内，否则会出现密封失效漏水的问题；

　　罐身的加强筋深度与过渡圆角也需要反复校核，既要保证足够的结构强度，也要避免注塑成型过程中出现应力集中、壁厚不均导致的缩痕问题。安装边界方面，罐体最大外径需要匹配常规饮水机的放置座尺寸，整体高度需要适配饮水机的进水顶针行程，确保安装后瓶口能够完全顶开进水阀，同时不会因为尺寸干涉导致罐体无法平稳放置。空罐状态下罐体具备一定的弹性形变能力，能够降低运输过程中的碰撞破损率，满罐状态下整体结构刚性足够，可承受多层堆叠的压力，满足仓储物流环节的堆码要求。
