单缸风冷内燃机缸体结构设计

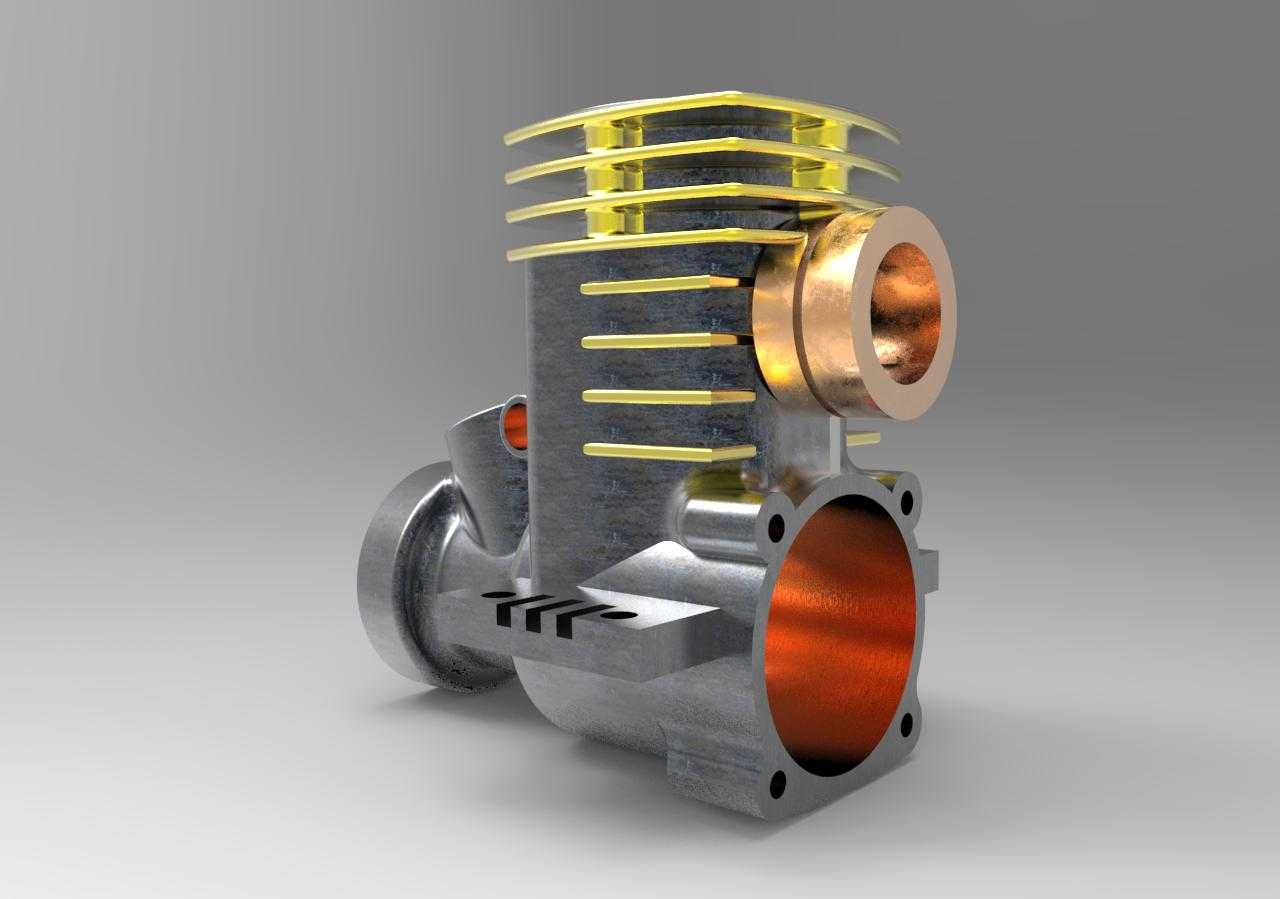

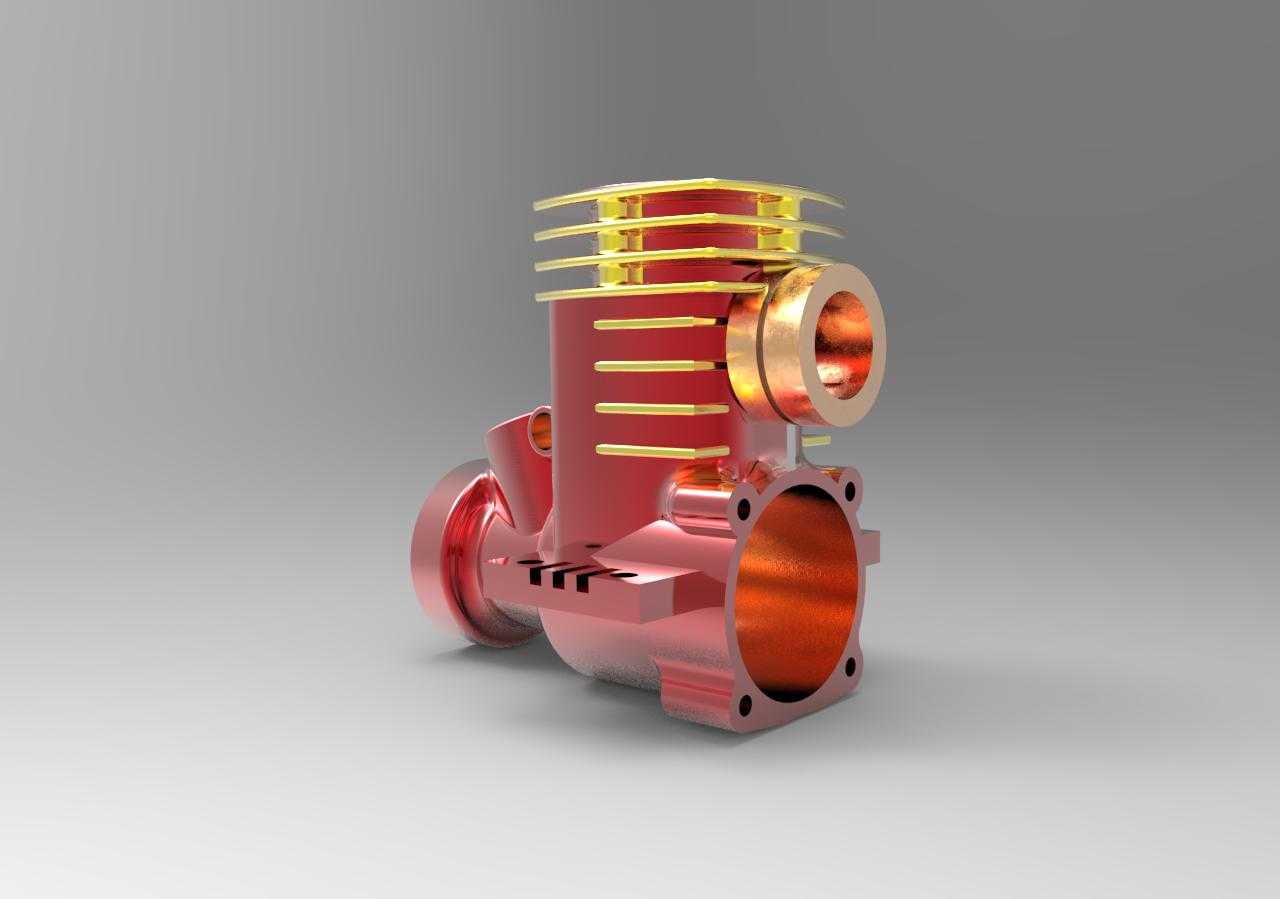

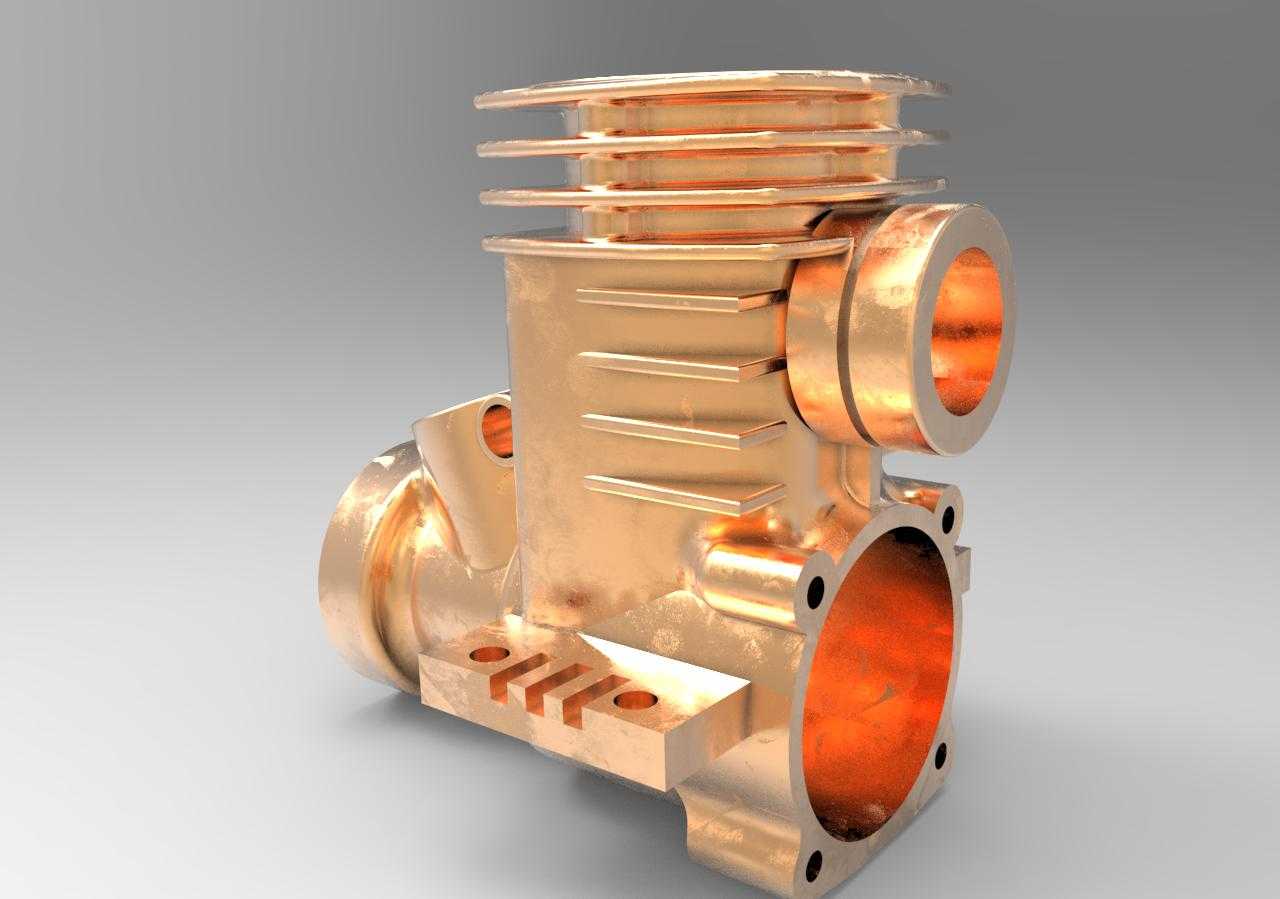

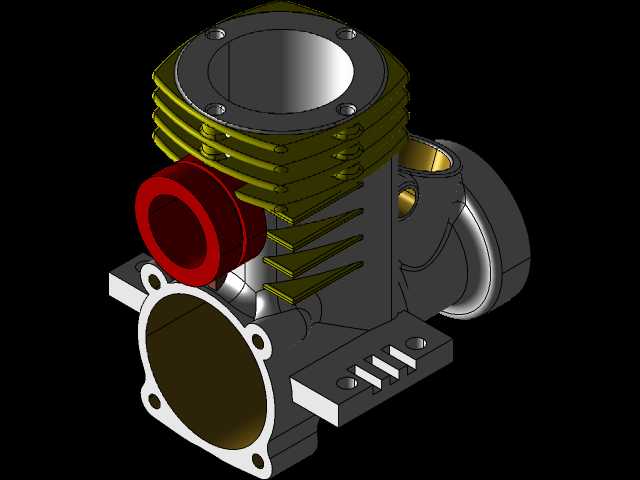

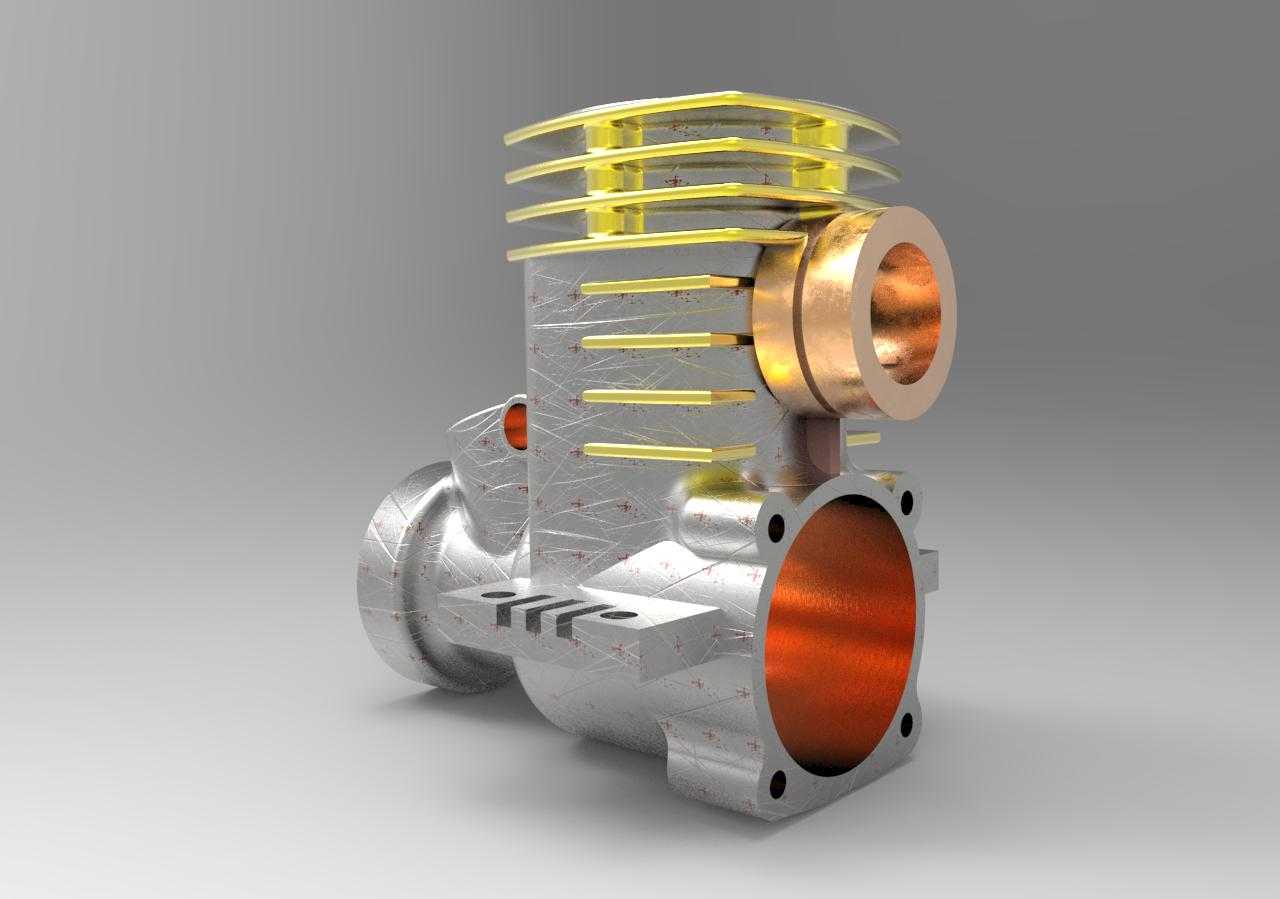

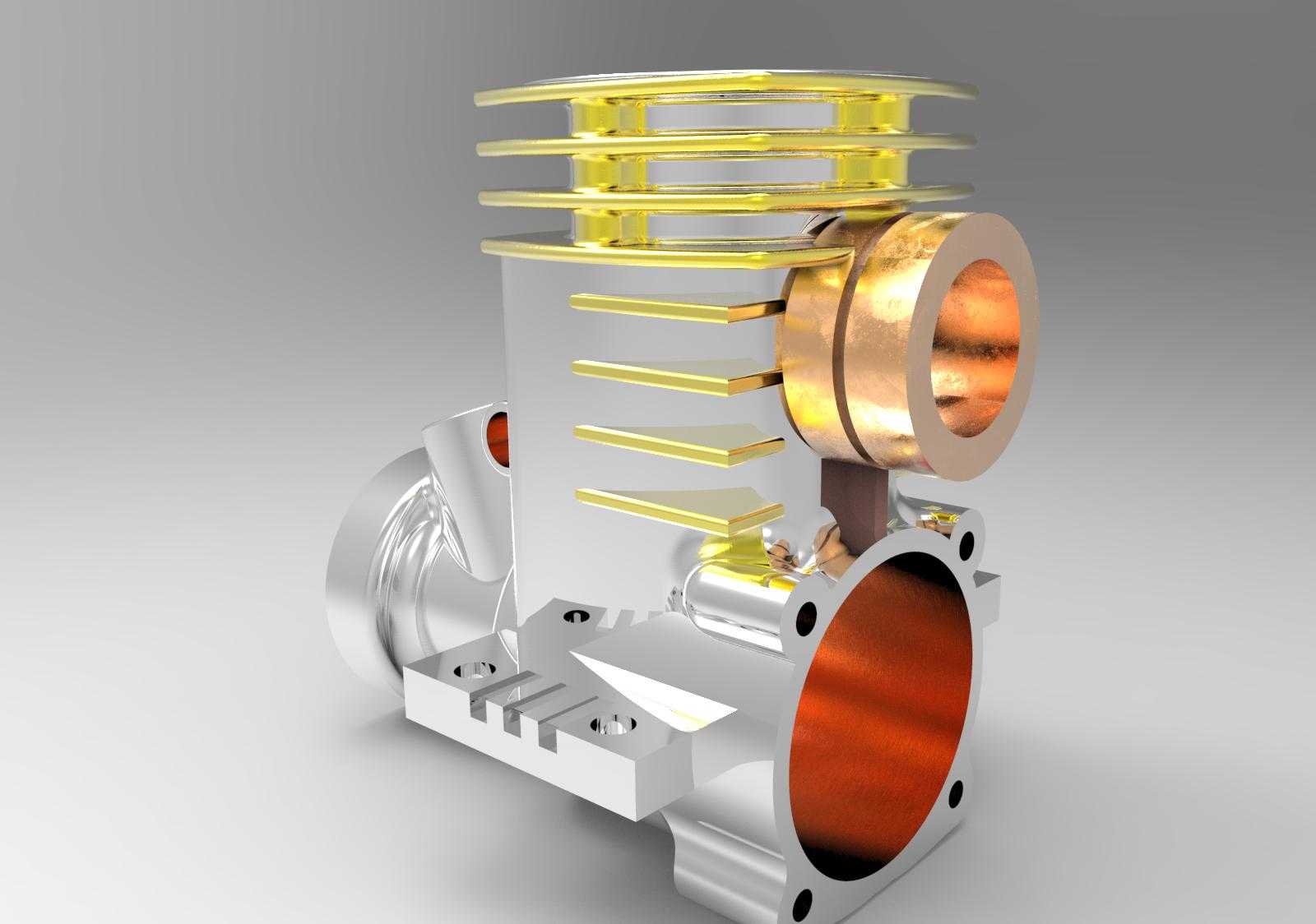

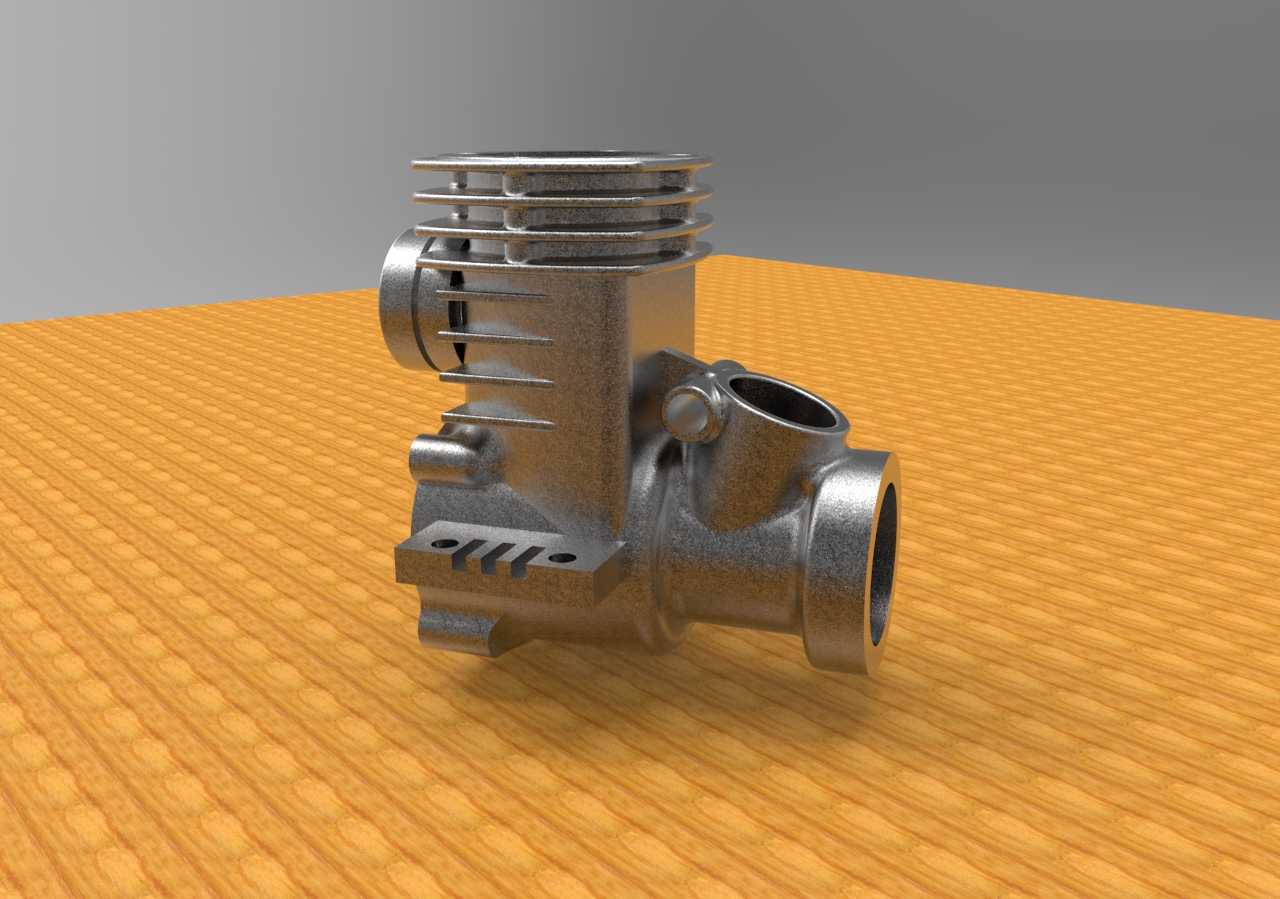

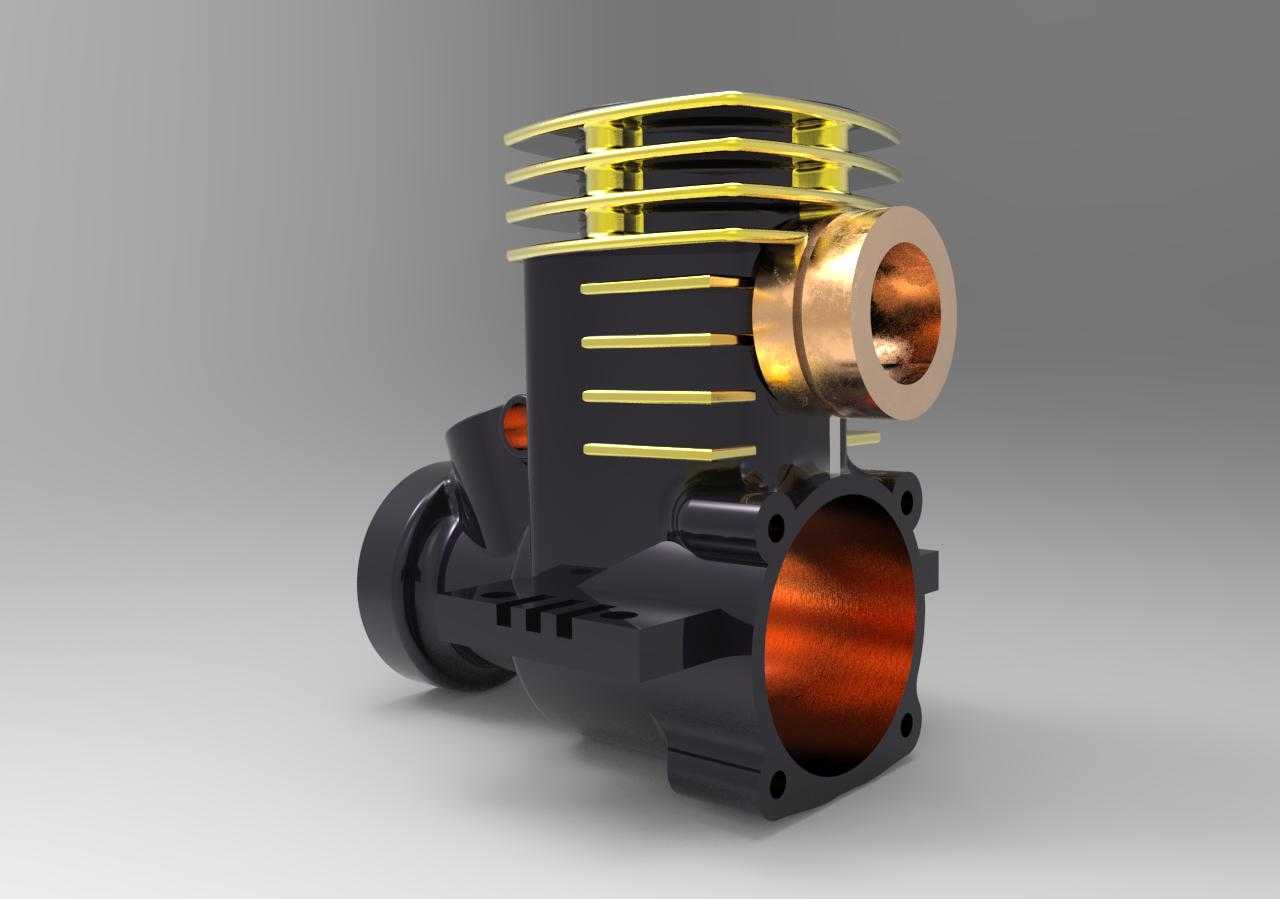

　　该部件为小型单缸风冷内燃机的核心机体构件，是整台动力设备的装配基准，所有附属零部件都依托该缸体完成定位与紧固，常见于小型通用汽油机、航模动力、便携发电机组以及园林植保机械的动力单元中。从结构设计来看，缸体采用一体化铸造成型思路，上部集成了多层平行排布的散热鳍片，鳍片沿缸筒周向均匀延伸，在有限的机体高度内最大化拓展了与空气的接触面积，适配风冷工况下的散热需求，无需额外配置水冷夹套与循环管路，能大幅简化整机结构，降低动力单元的整体重量，适配便携类设备的轻量化使用要求。缸筒内壁为活塞往复运动提供精确导向，设计时严格控制了缸筒内孔的圆柱度与表面粗糙度，保证活塞环密封效果，减少工作过程中的窜气与机油损耗。

　　侧面的凸台轴承座用于安装曲轴输出端的支撑轴承，凸台端面预留了同轴度定位止口，能保证曲轴旋转中心与缸筒中心的垂直度，避免活塞运行过程中出现偏磨，延长动力单元的大修间隔。下部的大口径法兰面为曲轴箱侧的安装结合面，法兰上均匀分布的螺栓孔按照等载荷排布设计，能保证密封垫片受压均匀，避免工作过程中出现曲轴箱漏气问题。前端的轴颈凸台用于匹配配气机构或者输出端附属轮系的安装，凸台的外径公差与端面跳动都按照动力部件的通用精度要求设定，能保证外接轮系的传动平稳性，减少高速运转下的振动。设计过程中针对安装边界做了充分考量，机体的整体外轮廓尺寸适配小型动力舱的紧凑布局，散热鳍片的延伸范围不会超出常规小型动力设备的安装框架，

　　各个安装孔位的位置都预留了足够的扳手操作空间，方便产线装配以及后期的维护拆解。缸体的壁厚采用渐变设计，缸筒工作区域壁厚适当加大，保证高温高压工况下的结构强度，散热鳍片根部做了圆角过渡，避免应力集中导致的热疲劳开裂，非受力区域适当减薄壁厚，控制整体铸件重量，兼顾强度与轻量化的平衡。
