多旋翼固定翼通用自适应飞控板结构设计

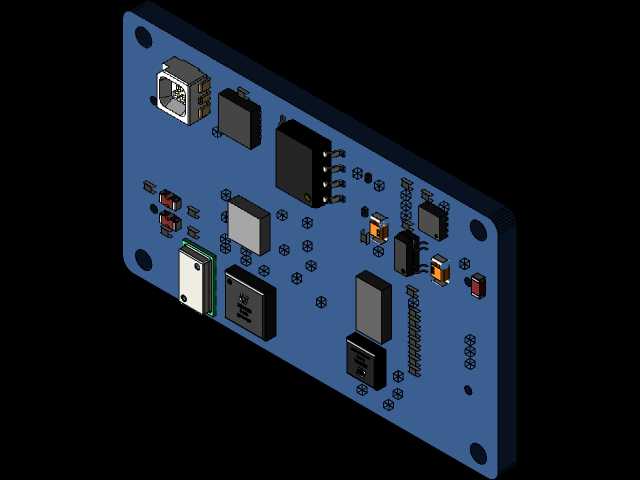

这款飞控板的结构布局完全围绕航电系统的抗振、电磁兼容需求展开，PCB基板采用标准矩形板型，四个角预留了符合航模安装规范的沉头安装孔，可直接适配市面上绝大多数多旋翼、固定翼航模以及小型无人飞行器的设备舱安装位，安装孔位间距兼容主流飞控减震台的安装尺寸，无需额外打孔改造即可完成固定。板载元件的排布充分考虑了飞行过程中的振动影响，将10轴传感器组布置在板体几何中心位置，尽可能远离板载电源模块、接口接插件的振动传导路径，同时传感器区域预留了屏蔽罩焊接位，可按需加装金属屏蔽罩隔绝板载开关电源的电磁干扰，保障姿态数据采集的稳定性。

从功能实现的结构设计来看，板载的PWM伺服输出接口统一排布在板体一侧，采用标准2.54mm间距排针布局，可直接连接电调、舵机等伺服执行机构，走线长度最短化设计减少了信号传输过程中的干扰与衰减；板载的数据记录存储模块布置在靠近USB调试接口的位置，方便调试阶段直接读取飞行日志数据，同时存储模块周边预留了足够的散热间隙，避免长时间记录数据时芯片积温影响运行稳定性。专门设计的60路扩展连接器采用板对板接插件形式，布置在板体侧边，可直接外接GPS模块、数传电台、光流传感器、激光定高模块等外设，接插件采用带锁扣设计，可避免飞行器做大机动动作时接插件松脱导致的外设失联。

实际应用场景中，这款飞控板可覆盖消费级航拍多旋翼、小型固定翼航测无人机、科研类冗余飞行验证平台等多种使用场景，板载的EKF姿态解算硬件算力冗余充足，可支持多传感器数据融合计算，即使在单传感器失效的情况下也能维持基础姿态估计能力。电源输入部分设置了独立的滤波电容阵列，可适配3-6S锂电池的宽电压输入，避免电机大油门拉流时电压跌落导致的飞控复位。整体板型的厚度与元件高度控制在合理范围内，可直接装入绝大多数航模的设备舱，不会与舱内其他结构件产生干涉，元件排布避开了安装孔位的受力区域，避免安装锁紧时的应力传导导致板体变形、元件虚焊。
