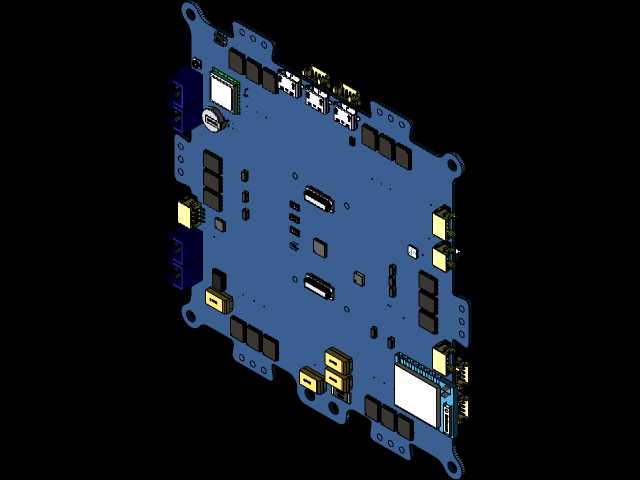

小型无人机飞控集成扩展电路板结构

　　这款扩展板主要适配小型多旋翼无人飞行器的航电系统升级需求，常见应用场景集中在小型六旋翼、四旋翼无人机的飞控外设集成环节，解决原有飞控接口不足、定位与数传模块分散安装带来的布线杂乱、整机重量冗余问题。从实际使用角度看，板载集成的u-blox定位模块可在开阔空域为飞控系统提供稳定的经纬度、高程、飞行速度等定位数据，搭配板载的数据链路模块，能够实现飞控与地面站之间的实时指令传输、飞行状态数据回传，让无人机在预设航点飞行、自主作业过程中保持稳定的控制链路连通，避免外置模块接线松动导致的飞行故障。设计过程中优先考虑了机载安装的空间约束，整体板型采用异形轮廓设计，四个边角预留的安装孔位完全匹配主流小型无人机中心舱的安装螺柱间距，

　　安装时无需额外打磨或修改机架结构，板上所有接插件均采用侧向布置方案，避免接线后线材向上凸起干涉上层电池或桨座的安装空间。板上元器件布局遵循信号分区原则，定位模块与数传模块分别布置在板体对角位置，减少高频信号之间的电磁干扰，电源回路单独做了铺地隔离，避免舵机、电调等外设的供电波动影响定位模块的信号接收灵敏度。板体边缘预留的排针接口可直接对接主流开源飞控的核心引脚，无需额外制作转接线材，不同功能的接插件采用不同针脚数量做防呆设计，现场组装时不会出现插错接口的问题。板载的状态指示灯布置在靠近板边的位置，安装到机架内部后仍可通过机架缝隙观察模块的工作状态，方便地面调试阶段快速排查模块供电、信号锁定情况。考虑到无人机飞行过程中的振动环境，板上所有较重的元器件均做了布局重心匹配，整体板体质心与安装孔几何中心重合，减少飞行振动带来的板体疲劳应力，接插件均选用带锁扣的型号，避免大机动飞行过程中接线松脱。
