小型带耳式圆柱螺旋缓冲减震器结构

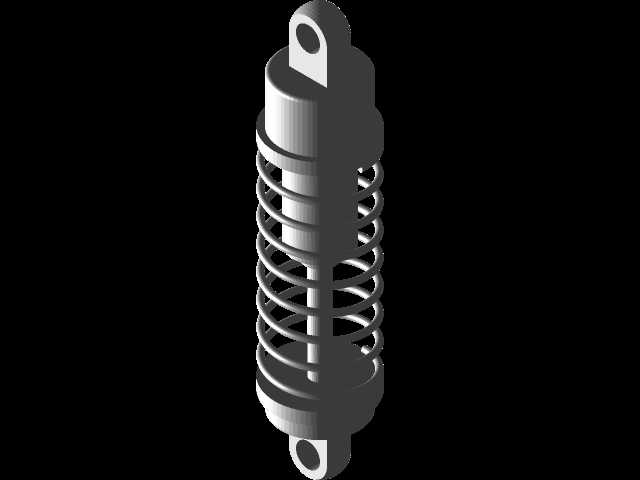

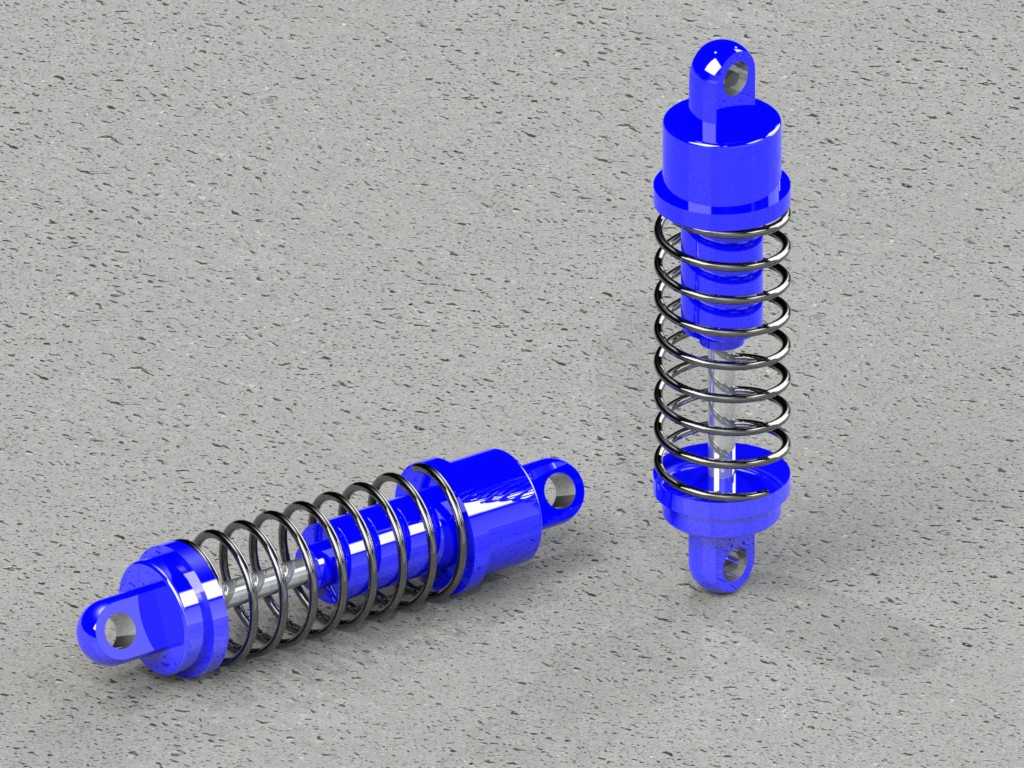

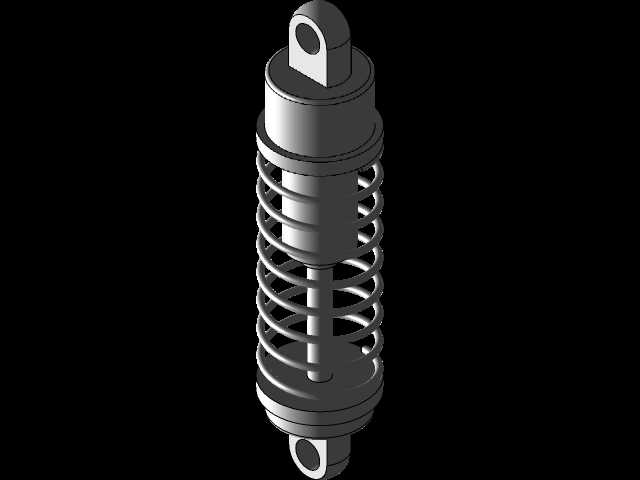

　　这类两端带铰接吊耳的小型弹簧减震结构，常见于低速代步车辆、小型自动化输送线、户外便携折叠机具的震动缓冲工位，核心作用是吸收设备运行中产生的往复冲击载荷，避免刚性连接带来的结构疲劳损坏，同时过滤高频震动传递，提升设备运行的平稳性。从结构设计逻辑来看，整体采用同轴嵌套布局，中心为导向光杆，外部套设圆柱螺旋压缩弹簧，上下端设置带铰接孔的安装座，上端座集成了限位挡圈与防尘护套结构，下端座设置弹簧承托面与铰接吊耳，弹簧两端分别抵靠在上下安装座的限位台阶上，工作过程中弹簧仅沿轴向做压缩回弹运动，不会出现径向偏摆或卡滞问题。设计时首先要确认安装边界，两端吊耳的铰接孔中心距为自由状态下的总长度，安装时需预留15%-20%的预压缩量，

　　避免空载状态下弹簧出现松动异响，同时要校核最大压缩行程，确保极限压缩状态下上下安装座不会发生刚性碰撞，预留足够的缓冲余量。吊耳部分采用通孔铰接设计，适配标准圆柱销安装，安装时需注意铰接轴线要与冲击载荷的作用方向垂直，避免吊耳承受额外的侧向弯矩，长期使用中要定期检查铰接位的磨损情况，及时更换磨损的销轴衬套，避免间隙过大导致减震器工作偏斜。弹簧参数匹配上，要根据实际承载的载荷大小选取对应线径与节距的弹簧，确保额定载荷下的压缩量处于设计行程的合理区间，既不能刚度过大导致缓冲效果不足，也不能刚度过小导致弹簧频繁压并失效。中心导向杆的表面粗糙度要达到Ra1.6以下，降低弹簧伸缩过程中的摩擦阻力，同时导向杆与上下安装座的配合间隙控制在0.

　　1-0.2mm之间，既保证滑动顺畅，又不会出现过大的径向窜动。上下安装座的边缘做了圆角过渡处理，避免弹簧伸缩过程中与锐边接触造成弹簧表面划伤，影响弹簧的疲劳寿命，上端的护套结构可以阻挡外界的灰尘、泥水进入导向杆配合面，减少磨粒磨损，延长整体结构的维护周期。这类减震结构的优势在于结构简单可靠，维护成本低，不需要额外的阻尼介质就能实现基础的缓冲减震功能，在载荷不大、冲击频率不高的工况下完全可以满足使用需求，建模过程中要重点还原弹簧的螺旋升角、两端并圈磨平的结构特征，以及吊耳铰接孔的位置精度，确保装配时不会出现干涉问题。
