6mm刚性十字连接支架结构设计

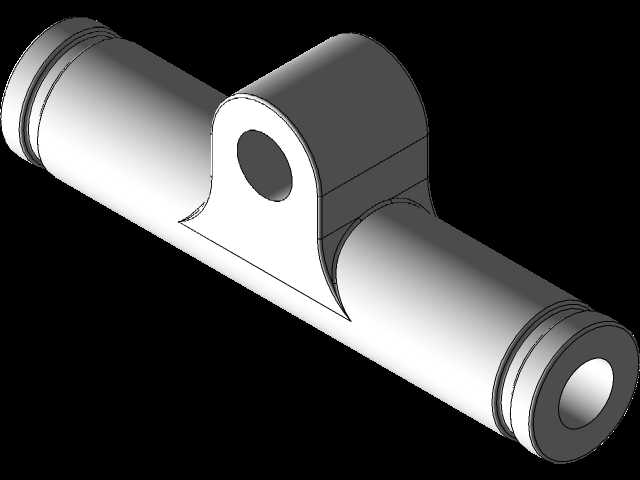

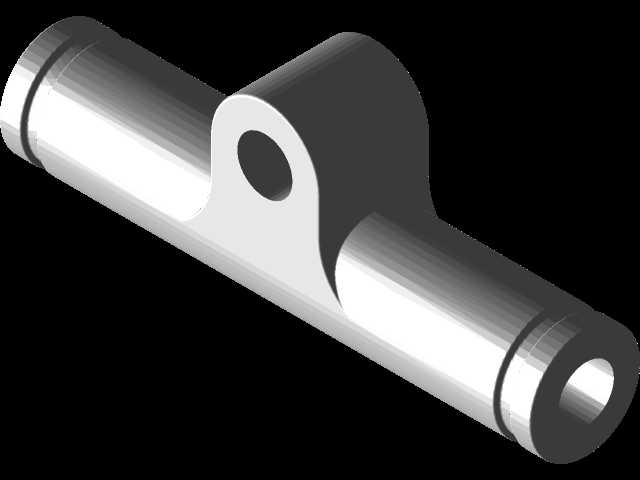

　　这款6mm规格的刚性十字连接构件，主要面向小型模块化装配、轻型框架搭建、实验教具组装以及小型户外装备的结构连接场景，在需要垂直交叉杆件实现刚性固定的工况下，能够替代传统的胶粘、铁丝捆扎等非可靠连接方式，保证连接节点的结构强度与位置精度。从结构设计逻辑来看，构件采用一体化成型的十字交叉布局，横向为贯通式圆柱套接腔体，内径匹配6mm直径的圆杆，腔体两端做了微扩口的导向设计，装配时杆件可以顺畅插入腔体内部，不需要额外修磨杆件端部即可完成初步对位，腔体侧壁的壁厚经过受力校核，在承受横向杆件传来的径向载荷时，不会出现侧壁鼓胀变形导致的连接松脱问题。垂直于横向腔体的上部设置了带通孔的凸耳结构，这个凸耳一方面作为十字交叉方向的定位基准，

　　另一方面凸耳上的通孔可以穿装锁紧销或者紧定螺钉，当横向杆件插入腔体后，通过凸耳处的锁紧件可以将杆件与连接构件牢牢锁死，避免杆件在腔体内出现轴向窜动或者周向转动，保证整个连接节点的刚性。构件的整体外形没有多余的冗余结构，所有棱边都做了小圆角过渡处理，既可以避免装配过程中尖锐棱边划伤操作人员，也能减少应力集中点，提升构件在反复受载情况下的疲劳寿命。安装边界方面，横向腔体的总长度适配常规6mm杆件的连接跨距，不会因为构件长度过长占用过多的装配空间，上部凸耳的高度控制在最小合理尺寸，保证锁紧操作有足够的扳手空间的同时，不会让整个节点的外廓尺寸过大，适配紧凑空间内的装配需求。在实际使用过程中，这类十字连接件可以快速搭建出正交的框架结构，

　　不需要复杂的焊接或者铆接工序，只需要将对应规格的杆件插入腔体，锁紧凸耳处的紧固件即可完成装配，拆卸也十分便捷，适合需要反复拆装调整结构位置的应用场景，比如小型测试工装的框架搭建、科普类机械结构教具的组装、户外轻型装备的杆件连接等工况，都能依靠这类刚性十字连接件实现稳定可靠的节点连接，相比塑料材质的同类连接件，金属材质的该构件抗变形能力更强，在承受一定冲击载荷的情况下也能保持连接精度，不会出现节点松垮导致的整体结构失稳。设计过程中针对套接腔体的同轴度做了重点管控，保证插入的杆件能够保持水平状态，不会因为腔体歪斜导致整个框架的装配精度下降，凸耳上的锁紧孔位置正对横向腔体的中心轴线，锁紧时紧定螺钉的压紧力可以垂直作用在杆件表面，不会出现偏载导致的杆件表面压痕不均或者锁紧力不足的问题。
