典型发动机连杆三维结构设计作品

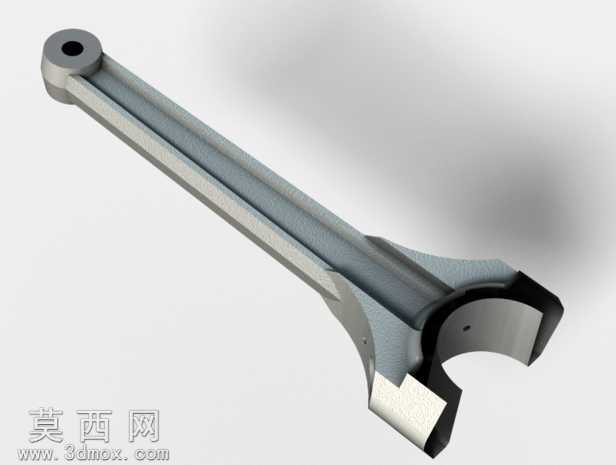

本作品为典型发动机连杆的三维建模设计成果，建模阶段依托三维参数化设计思路完成整体结构搭建，首先对连杆的功能需求进行拆解：作为发动机曲柄连杆机构的核心传动部件，连杆需要承接活塞往复运动的作用力并传递给曲轴，将往复直线运动转化为旋转运动，因此建模过程中严格遵循力学承载逻辑进行结构分区设计。整体模型分为小头端、杆身、大头端三个核心功能区域，小头端设计为带贯通衬套安装孔的环形结构，孔位同轴度公差在建模阶段通过基准轴约束严格控制，用于连接活塞销；杆身采用工字形截面结构，在保证整体抗弯、抗扭刚度的前提下尽可能降低结构自重，减少往复运动过程中的惯性载荷，杆身与大小头的过渡区域均采用大圆角平滑过渡设计，避免应力集中导致的结构失效；大头端采用剖分式结构设计，配套连杆盖的安装定位结构清晰完整，剖分面定位精度通过配合约束实现，用于包覆曲轴连杆轴颈完成转动连接。材质渲染阶段针对不同部位的实际应用材质进行区分设置，杆身主体采用锻钢材质的哑光金属质感，表面添加细微的锻造纹理与机加工痕迹，还原真实连杆的加工工艺特征；大小头的轴孔内壁添加高光金属材质，模拟衬套与轴瓦的精加工表面效果，大头端的剖分连接部位添加螺栓安装孔的细节特征，还原实际装配的结构逻辑。建模过程中所有特征均采用参数化驱动方式构建，关键尺寸如中心距、大小头孔径、杆身截面参数均可通过参数调整快速修改，适配不同排量、不同机型的发动机设计需求，模型整体结构无破面、无冗余特征，装配关系完整，可直接用于后续的运动仿真、有限元力学分析以及工程图纸导出工作，完整还原了发动机连杆从功能需求到三维结构落地的全流程设计逻辑，清晰展现了传动连接件的结构设计要点与工程化设计思路。
