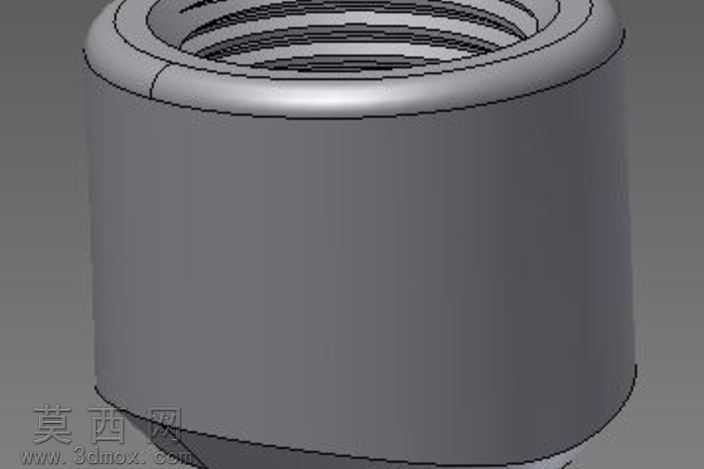

1/2规格内螺纹管接头三维结构设计

本作品为1/2规格螺纹支管台类管接头的三维参数化模型，建模阶段采用Autodesk Inventor软件完成全参数化结构搭建，首先以旋转凸台特征构建接头的主体圆柱基体，精准控制主体的外径、总高度尺寸，匹配1/2管径对应的安装适配尺寸。建模过程中优先处理内螺纹结构，采用软件内置的标准螺纹特征命令，严格匹配对应管螺纹的牙型角、螺距、牙深参数，保证内螺纹的啮合精度，避免后续装配出现干涉或密封失效问题。接头的端部过渡位置采用圆角特征做钝化处理，既消除建模过程中的尖锐棱角，也符合实际金属管件加工的工艺要求，避免应力集中问题。模型的外圆柱面保持规整的圆柱度公差，在建模时通过同轴度约束保证内螺纹轴线与外圆柱面轴线完全重合，满足管路对接时的同轴度要求。渲染阶段采用金属哑光材质模拟碳钢或不锈钢管件的真实质感，调整材质的粗糙度、反射率参数，还原金属管件经过机加工后的表面效果，同时添加柔和的环境光与定向光源，清晰展现内螺纹的牙型轮廓、主体的圆柱面形态以及端部圆角的过渡细节，让模型的结构特征直观呈现。设计思路上围绕液压与气动管路系统的支管连接需求展开，这类管接头主要用于主管路的分支引出场景，整体结构紧凑无多余冗余设计，在保证螺纹连接强度的前提下尽可能压缩接头的整体体积，减少管路安装时的空间占用。建模过程中对所有关键尺寸做参数化关联，后续若需要适配其他管径规格，仅需修改对应参数即可快速生成新的模型，无需重复建模操作，大幅提升同系列产品的设计效率。模型的结构完全贴合实际加工工艺，不存在无法脱模、无法机加工的不合理结构，所有特征的构建顺序都遵循实际管件从毛坯到成品的加工流程，可直接用于后续的工程图导出、加工仿真以及虚拟装配验证。
