车辆后悬架液压阻尼减震器三维设计

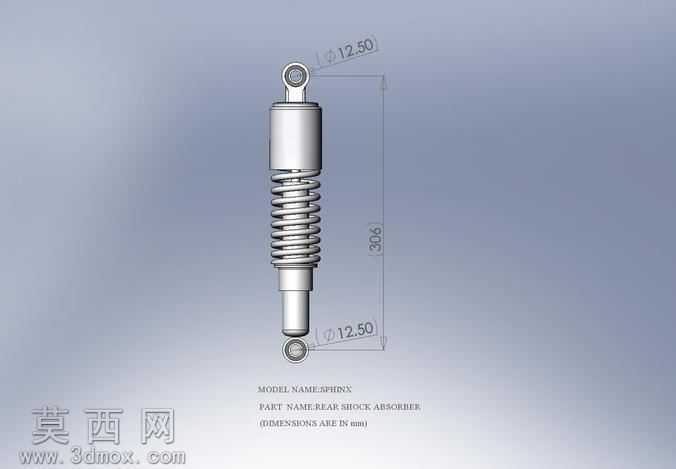

本作品为车辆后悬架用液压阻尼减震器三维建模成果，建模过程严格遵循机械设计规范，以Solid Edge为核心建模工具，采用自底向上的装配建模思路完成整体结构搭建。建模初期先梳理减震器的核心组成结构，将整体拆分为上连接吊耳、活塞杆、防尘罩、螺旋弹簧、储油缸筒、下连接吊耳、阻尼阀组等独立零部件，针对每个零件的功能特性选择对应的建模命令：上下连接吊耳采用旋转凸台配合拉伸切除完成带安装孔的环式结构建模，精准还原两端Φ12.50的安装孔径尺寸，保证安装配合精度；活塞杆采用高精度旋转建模生成圆柱主体，表面赋予抛光金属材质，还原活塞杆高光滑度的加工特性；螺旋弹簧通过螺旋线扫描生成，严格匹配弹簧节距、线径、自由长度参数，还原弹簧的弹性支撑结构，材质赋予弹簧钢的哑光金属质感，凸显弹簧的高强度力学特性；储油缸筒采用薄壁旋转建模，配合端面倒角工艺处理，还原油缸的密封装配结构，表面赋予镀锌金属材质，呈现零部件的防锈处理效果；防尘罩采用薄壁拉伸建模，表面赋予硬质塑料材质，还原其防护活塞杆的功能属性。整体装配过程严格按照实际装配顺序添加配合约束，上下吊耳与车架、摇臂的连接位置添加同轴心与端面贴合约束，弹簧与上下弹簧座添加同轴配合并设置合理的预压缩限位，活塞杆与油缸之间添加滑动配合约束，还原减震器工作时的轴向伸缩运动逻辑。渲染阶段采用工作室级光照环境，添加柔和的环境反射效果，清晰呈现各零部件的材质质感与结构边界，同时在视图中标注核心外形尺寸，总长度306mm、两端安装孔径Φ12.50mm，直观呈现模型的外形参数。设计过程中充分考虑减震器的实际工作原理，阻尼结构的布局完全参照实车液压减震器的结构逻辑，保证模型不仅具备外观展示性，同时可用于后续的运动仿真、结构力学分析等场景，整体模型比例协调，结构细节完整，无几何错误，各零部件之间无干涉问题，可直接用于教学演示、产品设计参考、虚拟装配等用途。
