带安装柱的弯形起重吊钩结构设计

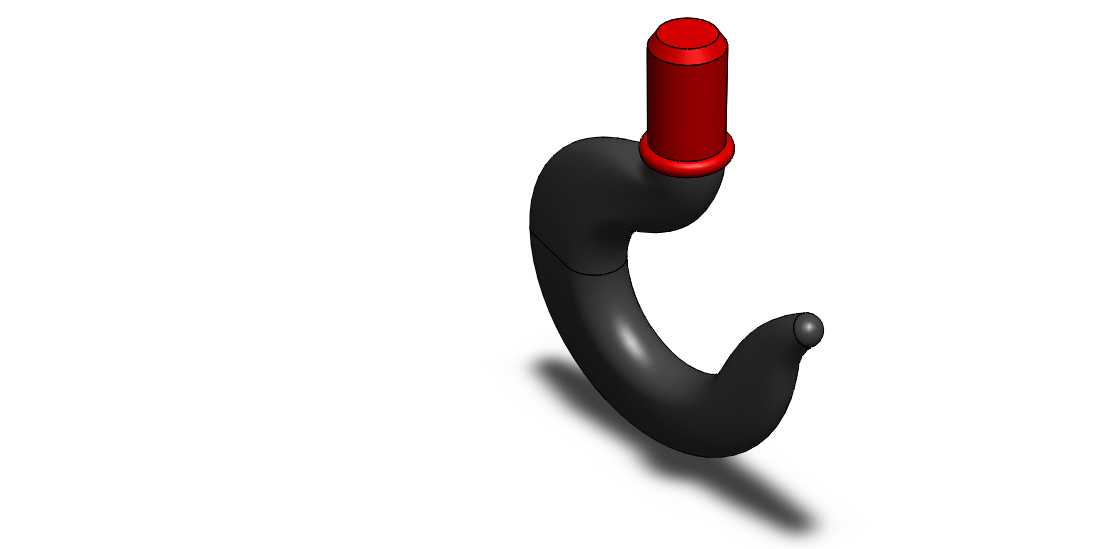

这款弯形吊钩的设计核心围绕吊装挂接场景的实际受力需求展开，钩体采用大曲率平滑弯弧结构，从安装端到钩尖做了连续的变径过渡，没有出现应力集中的直角棱边，能在挂接绳索、吊环或者环形工装时，让载荷沿着钩体曲面均匀分散，避免局部应力过大导致的形变或断裂。顶端的圆柱安装段做了直径收窄加环形凸台的结构，凸台直径略大于安装柱本体，装配时可以直接卡入对应安装座的限位槽内，既能够限制吊钩的轴向窜动，也能承担部分轴向载荷，不需要额外加装轴端挡圈就能完成轴向定位，安装柱的长度预留了足够的配合余量，能适配不同厚度的安装基板，不管是焊接在起重吊臂末端，还是通过法兰连接到小型吊装设备的输出端，都能保证配合面的贴合度。

从实际使用场景来看，这类吊钩既可以用在小型手动起重设备的末端作为挂接构件，也能作为生产线物料转运工位的悬挂挂钩，用来挂接工装篮、小型工件吊具，甚至在仓储区域的轻型悬挂输送线上，也能作为载具的挂接点使用。钩尖部分做了小圆头钝化处理，没有尖锐的边角，一方面能避免挂接时划伤吊索的纤维层或者钢丝绳的外层钢丝，延长吊具的使用寿命，另一方面也能防止操作人员在挂取工件时被尖锐边缘划伤，符合车间作业的安全要求。钩体的弯曲弧度经过反复校核，挂接后吊索的受力方向始终指向钩体的弯曲中心，不会出现吊索向钩尖方向滑移脱钩的情况，即使在吊装过程中出现小幅度的载荷摆动，钩体的曲面也能将吊索约束在安全挂接区域内。

设计过程中没有采用多余的装饰性结构，所有曲面都服务于受力传导和安装需求，钩体的外表面做了连续的平滑过渡，没有凹陷的死角，日常使用后清理表面的油污、灰尘都很方便，也不容易积存锈蚀介质。安装柱与钩体的连接位置做了圆弧过渡强化，这个位置是吊钩承受弯矩最大的区域，加大过渡圆角能有效降低应力集中系数，提升整体的抗疲劳性能，即使长期承受交变载荷，也不容易在连接位置出现裂纹。整体结构没有可拆卸的零散部件，不存在使用过程中零件松脱掉落的风险，装配完成后可以直接投入使用，不需要额外组装锁片、销轴这类附属零件，维护成本极低。
