孟买结构形式离心式流体输送泵

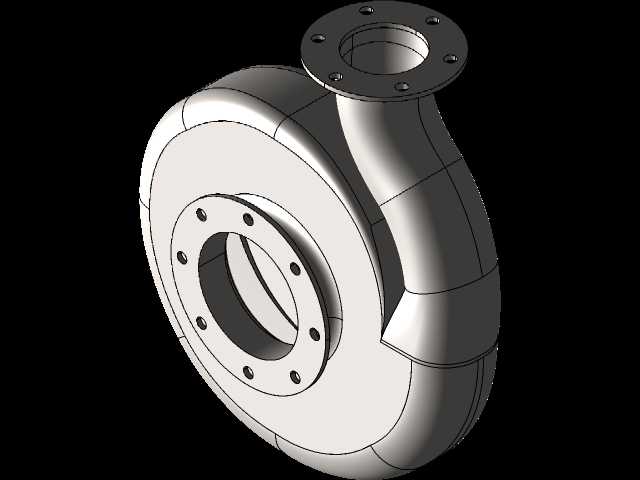

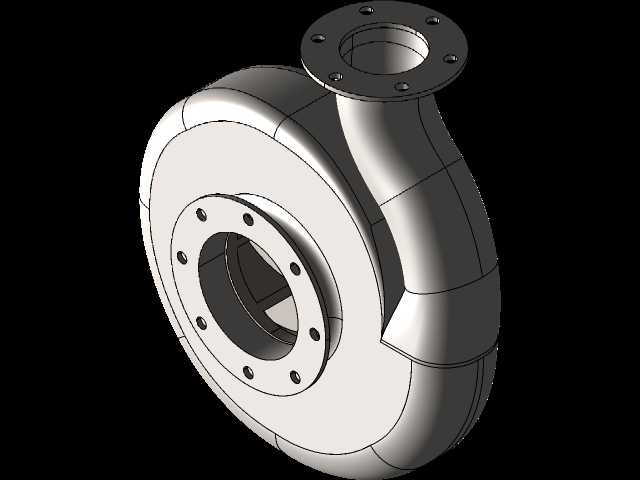

　　这款离心泵的结构设计围绕流体输送的核心工况展开，蜗壳采用渐扩式流道构型，在建模阶段就完成了流道截面的顺滑过渡处理，能有效降低流体在腔体内的湍流损失，适配清水、低粘度工业流体等多种介质的输送需求，常见于给排水系统、工业循环管路、中小型水处理工段的流体增压环节。从安装边界来看，泵体的进出口均采用标准法兰连接结构，进口法兰位于泵体轴向端盖位置，沿圆周均匀布置螺栓孔，可直接与对应通径的管路法兰对接，安装时需保证法兰端面的平行度偏差控制在工程允许范围内，避免密封面渗漏；出口法兰设置在蜗壳的顶部切向位置，垂直向上的接口走向适配多数上走管的管路布局，现场安装时无需额外调整管路走向即可完成对接，能减少现场安装的改造成本。

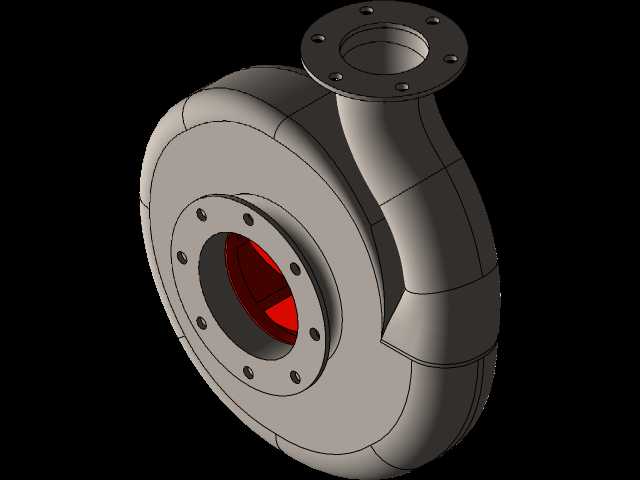

　　设计阶段优先考虑了泵体的结构刚性，蜗壳外壁做了等强度的壁厚过渡处理，在承压较高的流道区域适当增加壁厚，非承压区域做了轻量化的壁厚优化，既保证额定工作压力下的结构强度，避免长期运行出现壳体变形，也能控制整体重量，降低安装基座的承重要求。端盖与蜗壳的配合面采用止口定位结构，建模时预留了密封件的安装槽位，装配时可嵌入对应规格的密封垫片，保证腔体的密封性，避免流体从配合面泄漏。叶轮腔的内部尺寸适配常规闭式叶轮的安装空间，端盖中心的通孔位置预留了轴封与轴承组件的安装位，后续可根据实际输送介质的特性，搭配填料密封或者机械密封结构，满足不同工况的密封要求。在实际选型应用中，这类离心泵可根据管路系统的流量扬程参数匹配对应功率的动力组件，

　　进出口法兰的通径参数可直接对接常规工业管路的标准规格，安装基座的连接孔位在建模时也做了通用化设计，可适配多数中小型泵组的公用安装底座，无需单独定制基座就能完成现场布设。流道的曲面建模全程遵循流体力学的顺滑要求，所有流道转折位置均做了大圆角过渡处理，避免流体在转折处形成涡流造成能量损失，同时也能减少介质中固体颗粒对壁面的冲刷磨损，延长泵体的实际使用寿命。
