方形法兰安装直线往复气动执行缸

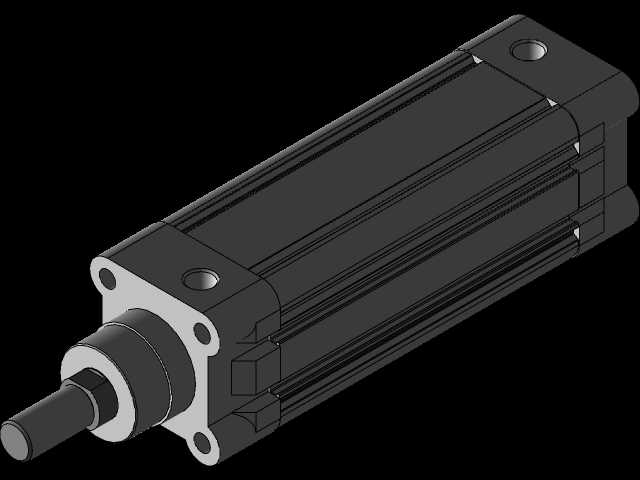

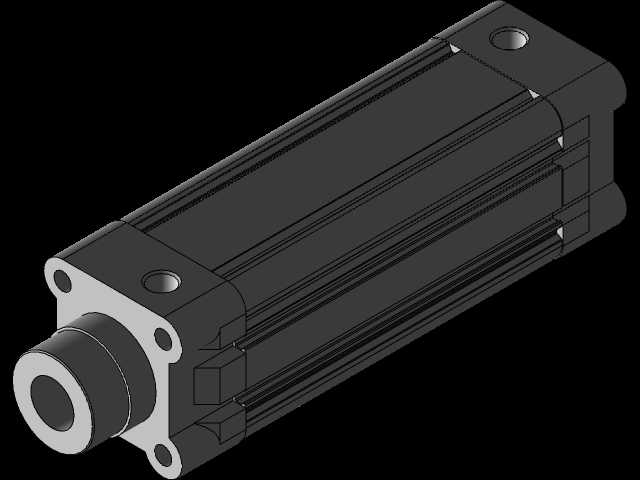

这款气动执行元件的三维结构设计，完全围绕工业现场直线往复驱动的实际需求展开，在各类轻工装配、物料搬运、工装夹具的气动回路中都有极高的适配性。从安装边界来看，前端采用方形四孔法兰安装结构，四个安装孔围绕活塞杆输出端呈对称分布，安装时可直接将法兰端面贴合设备安装板，通过螺栓完成刚性固定，相比螺纹安装、脚架安装的形式，法兰安装的抗侧向载荷能力更强，能抵消活塞杆伸出时产生的部分偏载力矩，避免活塞杆长期受径向力出现密封件偏磨、杆体拉伤的问题。缸体采用方形截面的硬质阳极氧化铝合金型材，相比圆形缸筒，方形缸体的侧面自带平直安装基准面，可直接贴近设备机架的型材面安装，不需要额外设计弧形适配抱箍，能有效压缩设备安装的横向占用空间，缸体表面的散热面积也更大，长时间高频往复动作时，能更快带走压缩空气做功产生的热量，降低密封件的热老化速度。活塞杆采用镀铬硬化处理，表面粗糙度控制在适合动密封的区间，前端伸出端做了倒角导向处理，方便外接各类推头、压头、夹爪等执行附件，杆体与前端盖之间采用组合式密封结构，内置防尘圈可阻挡车间环境中的金属碎屑、粉尘进入缸筒内部，避免刮伤缸筒内壁和密封唇口。从功能特性来看，这款气缸依靠压缩空气作为动力源，通过换向阀控制压缩空气的进出方向，即可实现活塞杆的伸出与缩回动作，伸出端可完成工件的按压顶升、工位推送、夹具压紧等作业动作，动作响应速度快，输出力可通过供气压力灵活调整，相比电动推杆不需要复杂的驱动控制电路，在有稳定气源的生产现场部署成本更低。设计过程中充分考虑了气动元件的通用互换性，缸筒长度、活塞杆行程、安装孔位尺寸都符合行业通用的安装尺寸规范，设备维护更换时不需要重新修改机架的安装孔位，可直接替换同规格的现有气缸，降低产线停机维护的时间成本。端盖与缸筒之间采用拉杆式锁紧结构，密封件出现磨损需要维护时，可快速拆解端盖更换密封组件，不需要整体报废缸体，能有效降低长期使用的维护成本。进出气口设置在缸体的侧端位置，接口规格匹配常规气动接头，现场布管时可根据走线方向选择合适的接头朝向，避免气管与周边设备结构产生干涉。
