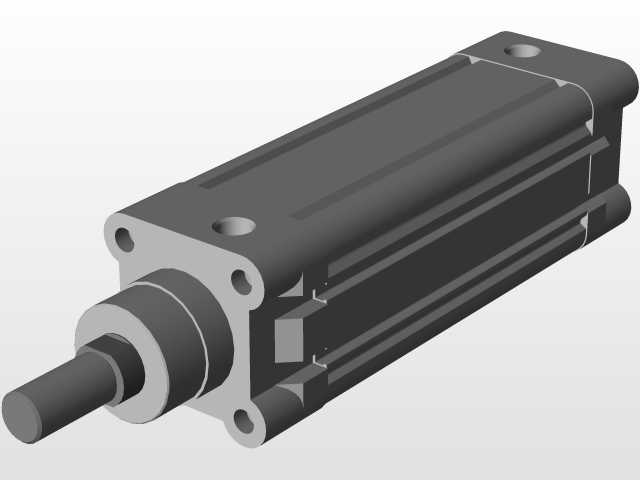

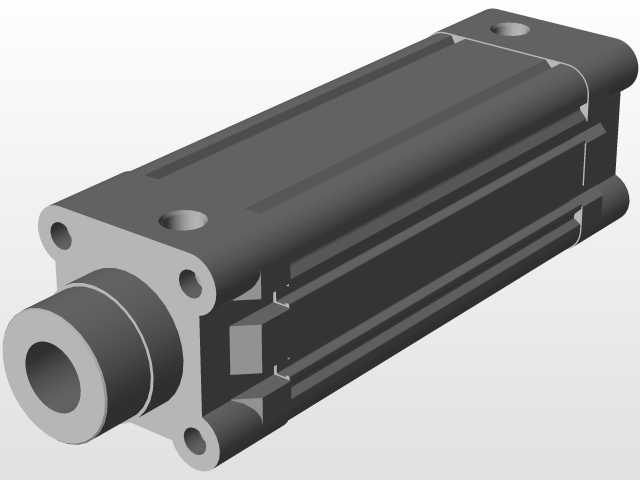

带法兰端盖直杆式气动气缸结构

　　在轻工装配、电子元器件压装、小型物料顶升工位的气动回路设计中，这类带法兰端盖的直杆式气动执行件是十分常见的动力输出部件，区别于带双耳、脚架安装的气缸款式，法兰端的安装形式能直接将缸体端面贴合固定在设备安装立板或台架面板上，不需要额外配置安装支架，能有效压缩设备安装空间，尤其适合工位排布紧凑、安装面垂直于气缸动作方向的自动化产线场景。从结构设计逻辑来看，该气缸采用单杆单作用的结构思路，活塞杆伸出端做了等径直段设计，端部没有额外的外螺纹或连接叉结构，可直接通过杆端平面接触待作用工件，完成按压、顶升的动作，省去了杆端接头的装配环节，能减少传动环节的间隙累积，保证动作输出的位置精度。缸体与端盖的衔接处做了同轴定位台阶设计，

　　装配时能直接保证活塞杆与端盖导向孔的同轴度，降低活塞杆往复运动时的偏磨风险，延长密封件的使用寿命。在安装边界上，法兰端的外圆直径大于缸体外径，安装时只需在对应安装板上开出与缸体外径匹配的过孔，再通过法兰端的预留安装孔完成锁紧固定即可，不需要在安装板上加工复杂的定位槽，对加工精度的包容度更高，适合现场改造类的设备快速装配场景。实际工况使用中，这类气缸的动作行程覆盖短行程按压需求，活塞杆伸出时的输出力稳定，在0.5MPa的常规供气压力下就能满足薄型工件压装、小型料盒顶升的力度要求，回程依靠内置弹簧复位，不需要额外配置反向供气回路，能简化气路的阀组配置，降低整套气动系统的成本。设计建模时，

　　活塞杆与端盖导向段的配合间隙按照H8/f7的公差配合选取，既保证活塞杆往复运动的顺畅性，又能避免间隙过大导致的气压泄漏问题，法兰端面与活塞杆轴线的垂直度公差控制在0.02mm以内，避免安装后活塞杆出现别劲、卡滞的问题。日常产线运维中，这类结构的气缸拆解维护十分便捷，拆下法兰端的固定螺丝就能依次取出活塞杆、密封件、复位弹簧，完成密封件更换或缸体内腔清洁后即可快速复装，不需要专用工装辅助，能有效缩短设备故障停机的维护时间，适配批量产线的快节奏运维需求。
