船级社发动机支架框架连接构件

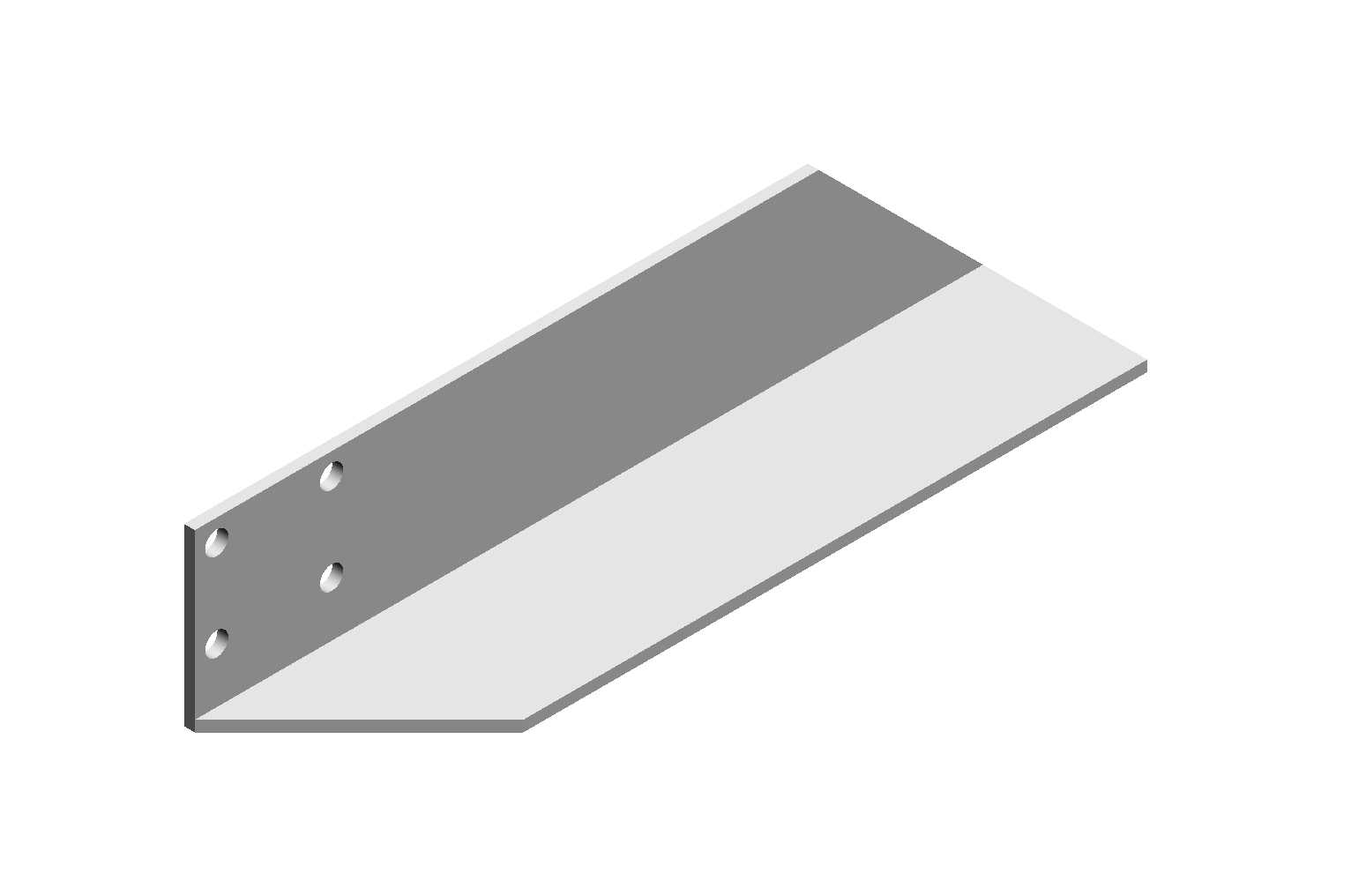

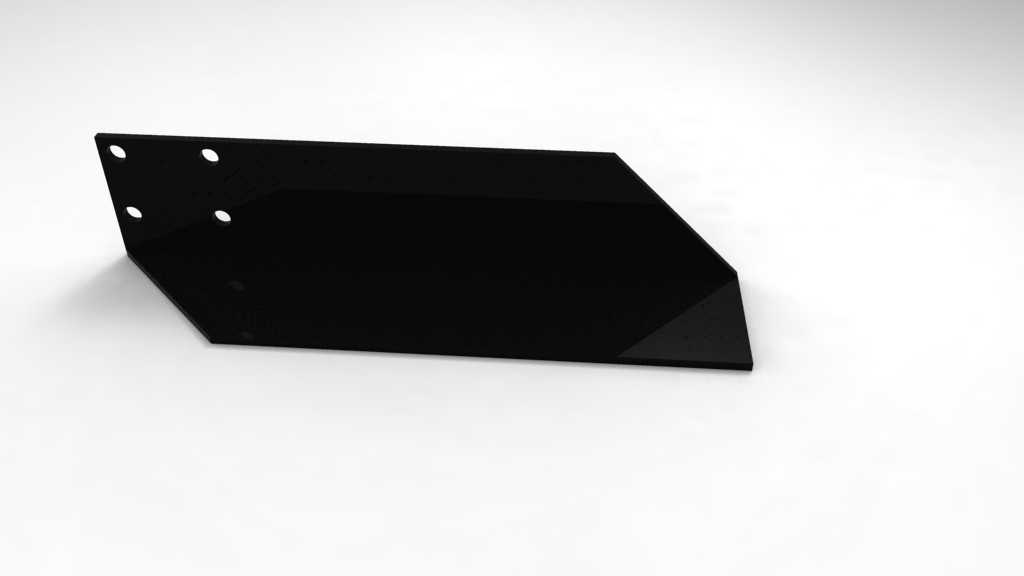

该构件作为船级社认证发动机组支撑框架的组成部分，主要应用于船舶动力舱内发动机与船体基座之间的连接传力场景，承担发动机运行过程中产生的静载荷与振动载荷传递作用，同时为周边管线、附属小部件提供辅助安装点位。从实际使用场景来看，船舶动力舱内空间紧凑，发动机运行时持续产生低频振动与小幅位移，这类支架构件需要兼顾结构刚性与安装适配性，既要避免应力集中导致的疲劳开裂，也要保证与相邻框架段的对接精度，减少现场装配时的修配工作量。设计阶段首先明确了构件的受力边界：一端通过四个均布的安装孔与相邻框架段采用螺栓紧固，孔位公差控制在合理范围以保证装配互换性，另一端为斜切式搭接面，与发动机侧的支撑座贴合，贴合面的平面度要求满足金属面直接接触传力的需求，无需额外加装调整垫片即可保证接触面积达标。构件整体采用折弯式板状结构，主体为等厚度金属板材经裁切、折弯、钻孔工序成型，折弯角度经过受力仿真验证，既保证了垂直方向的支撑强度，也预留了横向的形变余量，抵消发动机运行时的横向窜动。外形上采用长条形斜角布局，适配框架整体的阶梯式排布逻辑，安装边界严格匹配动力舱内预留的框架安装空间，不会与周边的燃油管路、冷却管线产生干涉。从结构细节来看，四个安装孔采用沉孔设计，螺栓紧固后头部不会突出构件表面，避免后续安装其他部件时出现干涉；构件的折弯圆角经过优化，避免折弯处出现应力集中，在长期振动工况下降低开裂风险；板材表面的平整度经过校平处理，保证与相邻构件贴合时不会出现局部间隙过大的问题，确保载荷均匀传递。这类构件在整套发动机支撑框架中属于分段式连接单元，每一段的尺寸与孔位都对应特定的安装位置，现场装配时可按照编号依次对接，无需复杂的定位工装即可完成组装，大幅提升船舶动力系统的现场安装效率。在实际运行过程中，该构件不仅要传递发动机的自重载荷，还要承受船舶航行时船体变形带来的附加应力，因此结构设计时在非安装面区域做了局部加厚处理，在不显著增加整体重量的前提下提升了关键受力位置的结构强度，平衡了轻量化与可靠性的需求。
