车架配套发动机安装固定支架结构设计

　　这类支架属于车架总成与发动机总成之间的核心连接承载构件，主要应用在商用车、非道路移动机械的动力系统装配场景中，承担发动机与车架之间的载荷传递、振动缓冲的基础作用，是动力总成悬置系统的关键硬件载体。从结构形态来看，该支架采用板式长条形主体设计，主体为等厚度矩形板材结构，板面上设置两个同轴度要求严格的圆形安装通孔，孔位的中心距、孔与板件边缘的距离都经过严格的尺寸链校核，既保证安装时螺栓穿装的操作空间，也避免孔边距过小导致的应力集中问题。设计阶段首先要匹配发动机侧安装脚的定位尺寸，同时对齐车架纵梁上的预留安装点位，两个安装孔分别对应发动机悬置软垫的固定螺栓位与车架侧的连接螺栓位，板件的厚度选型需要结合发动机整机重量、

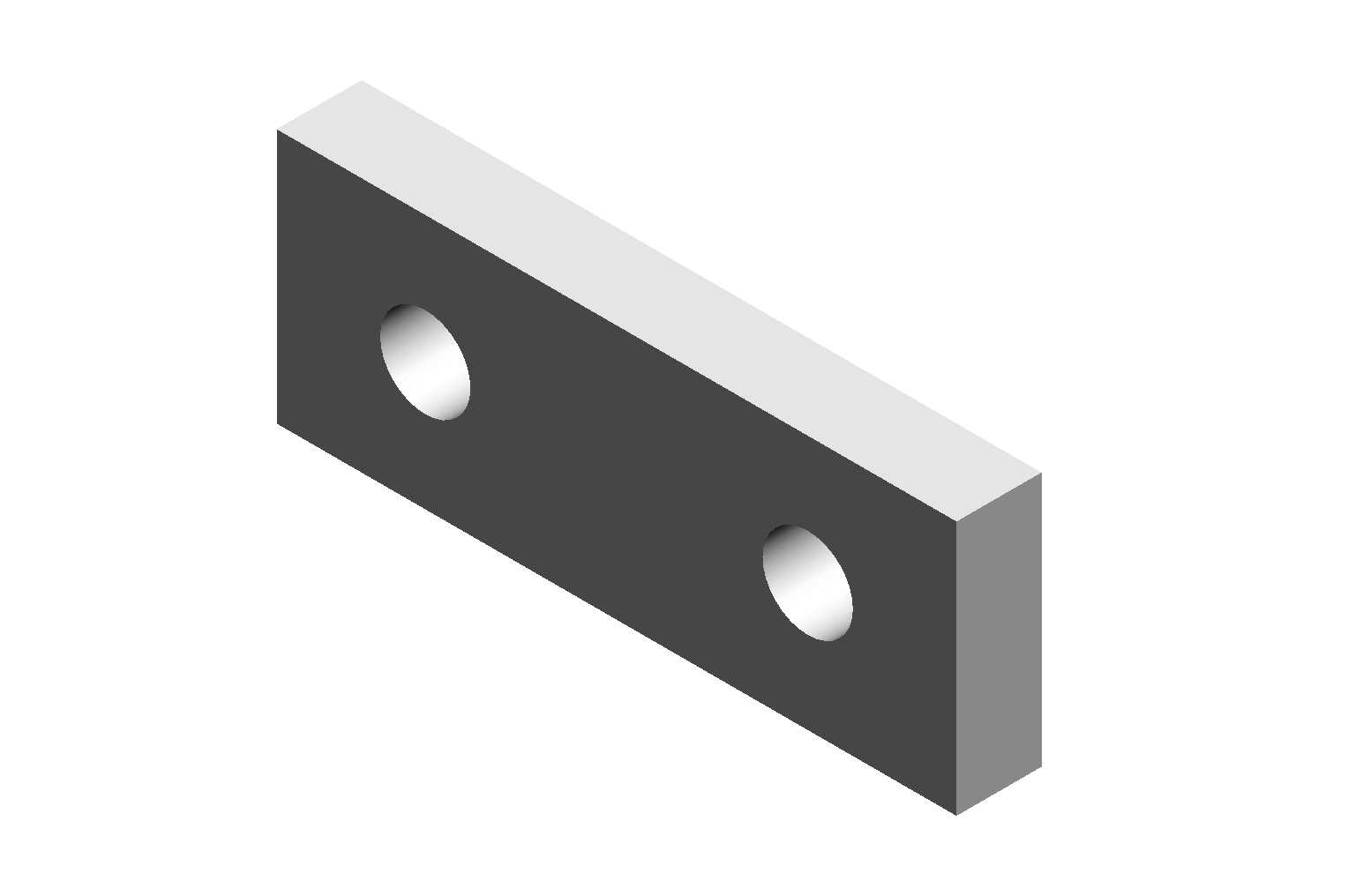

　　运行时的冲击载荷做静力学仿真验证，确保在整车颠簸、发动机急加速急减速的工况下，支架不会出现塑性变形或者断裂失效。从安装边界来看，支架的长度方向需要避让周边的管线、散热管路布置空间，板件的棱边全部做倒角去毛刺处理，避免装配过程中割伤操作人员或者损坏周边线束护套；等轴测视角的结构呈现可以清晰看到板件的空间形态，没有多余的折弯或者凸起结构，加工工艺性优异，采用常规板材下料、钻孔、去毛刺即可完成加工，不需要复杂的成型工序，适合批量生产装配。实际装车过程中，支架的平面度要求控制在合理公差范围内，保证悬置软垫安装后不会出现偏压，避免软垫过早老化损坏；两个安装孔的孔径公差按照过渡配合要求设计，既保证螺栓穿装顺畅，也减少装配后的间隙量，

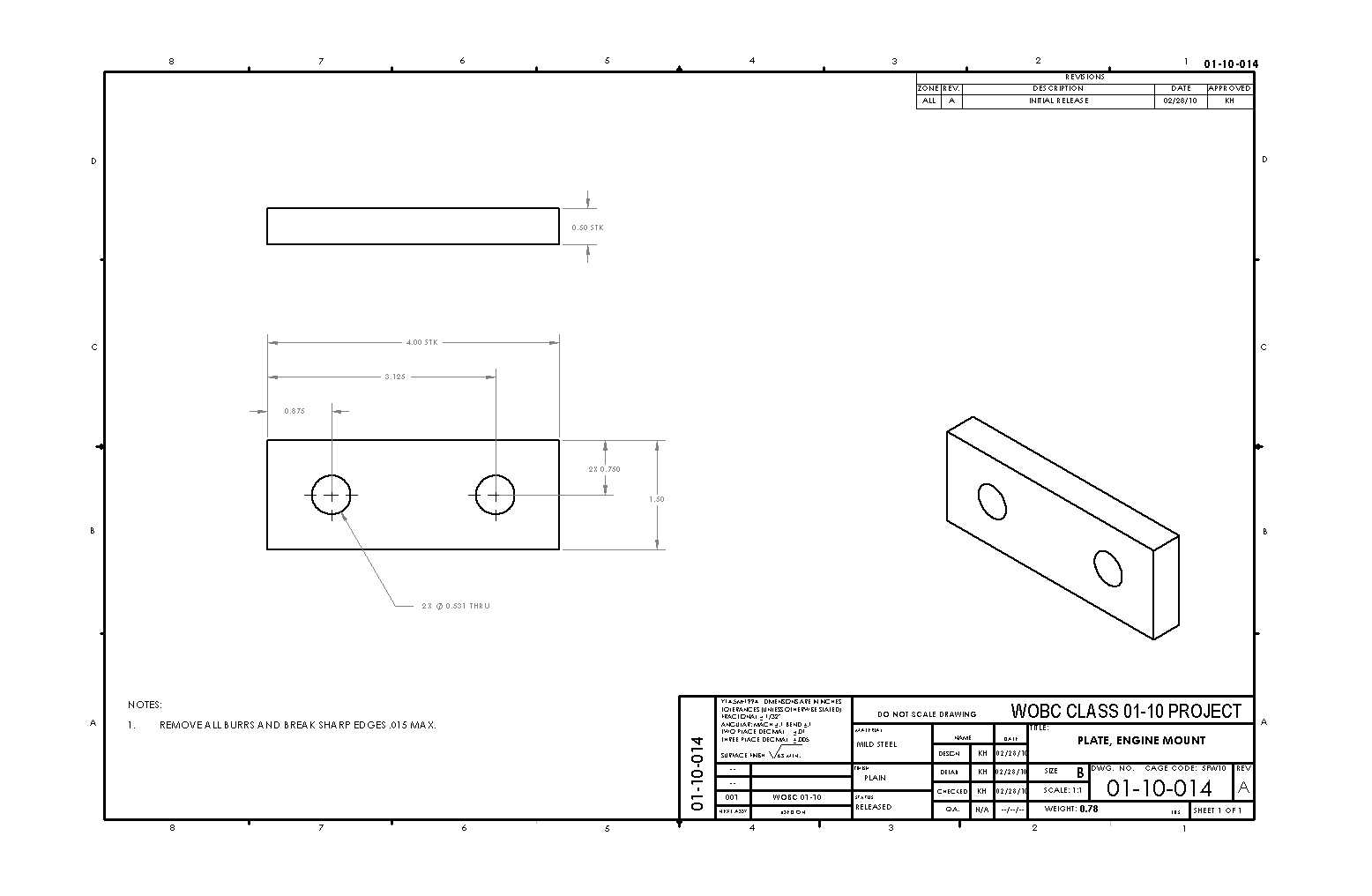

　　降低运行过程中的异响风险。这类支架虽然结构看似简单，但是直接关系到动力总成的固定可靠性，设计时需要同步考虑发动机运行时的振动频率，避免支架固有频率与发动机怠速频率重合引发共振，因此在结构定型阶段会通过模态仿真调整板厚或者局部加强结构，不过该款支架因为应用在等级项目教学场景中，结构做了简化处理，重点突出基础安装定位、尺寸标注的规范性，适合作为机械结构设计入门的练习案例，帮助初学者理解连接类支架的尺寸标注逻辑、安装配合的基本要求，掌握从二维工程图还原三维结构的建模思路，理解机械构件设计中功能优先、工艺适配的核心原则。
