山区跨峡谷管道桁架式栈桥三维设计

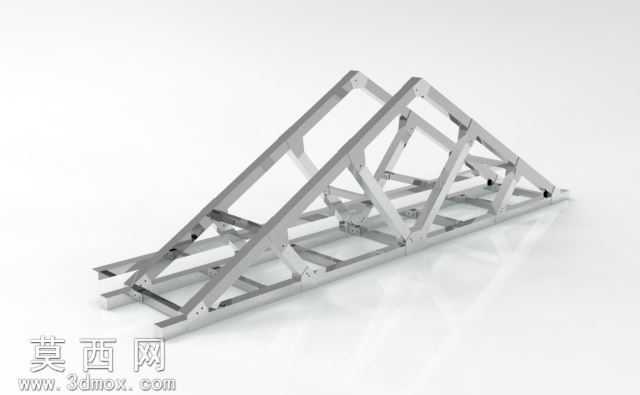

本作品为适配科罗拉多山区输水跨峡谷场景设计的管道栈桥三维模型，建模阶段采用参数化特征建模思路，先以基准轴、基准面搭建整体定位框架，确定栈桥的纵向坡度、跨距与桁架节间尺寸，保证结构适配峡谷两岸的高差与跨度需求。主体桁架采用三角形稳定构型，通过等边角钢型材作为弦杆与腹杆，建模时先绘制单节桁架的杆件草图，通过拉伸、镜像、阵列命令快速生成整段桁架框架，再对杆件连接节点处做布尔合并处理，还原实际工程中焊接节点的结构形态，避免出现杆件悬空、错位的建模错误。桥面承载部分采用双纵梁搭配横向分配梁的结构，建模时预留管道安装的限位卡槽，保证输水管道铺设时的定位精度，两侧设置的三角斜撑与主桁架弦杆做共面约束，强化整体结构的抗侧移能力。材质渲染阶段，为所有金属杆件赋予哑光银灰色铝合金材质，调整材质的粗糙度、金属度参数，还原工程用金属型材的表面质感，添加轻微的环境反射效果，让模型在纯白展示背景下呈现出清晰的结构轮廓与金属光泽；场景中添加柔和的漫反射光源，搭配底部弱投影，避免结构杆件之间出现过暗的阴影遮挡，清晰展现桁架内部的腹杆排布逻辑。结构设计上充分考虑山区峡谷的风载、输水管道的自重载荷，三角形桁架的腹杆角度经过优化，让杆件主要承受轴向拉压力，减少结构受弯带来的应力集中，整体结构采用模块化分段设计，每段桁架的连接端预留法兰对接结构，方便实际施工时的分段运输与现场拼装。建模过程中对所有杆件做干涉检查，调整交叉腹杆的位置关系，避免出现实体干涉问题，同时对尖锐的杆件端部做倒圆角处理，还原实际工程构件的加工细节，让模型既符合工程结构的力学逻辑，也具备精细的展示效果，可用于道桥工程方案展示、结构教学演示等场景。
