机器人对位用大扭矩伺服执行机构

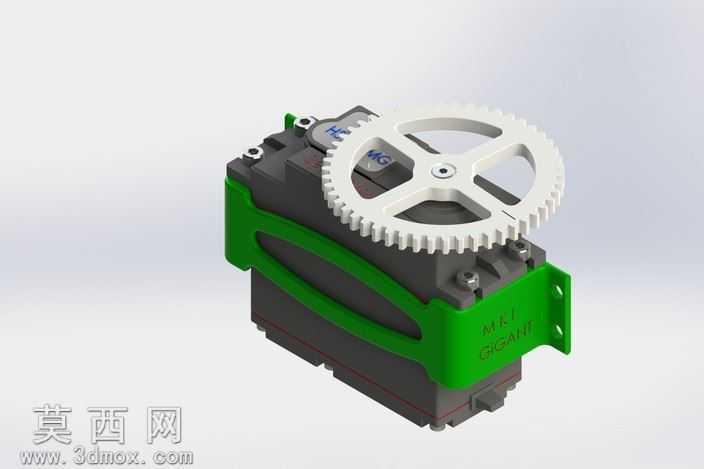

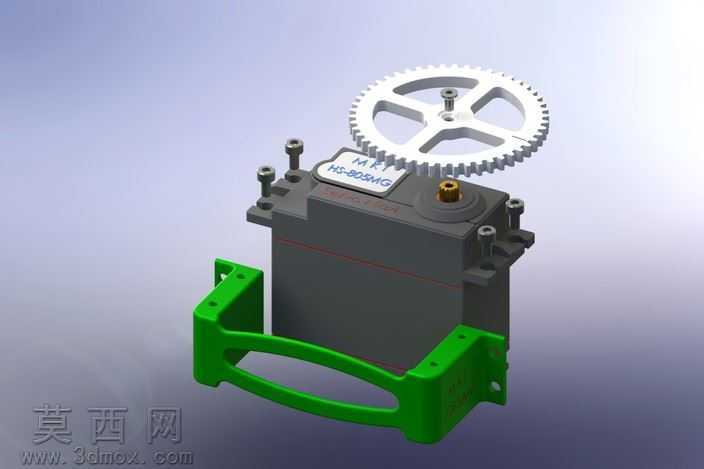

本模型采用三维参数化建模方式完成，整体围绕大扭矩伺服执行机构的功能需求展开结构设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构、传动部件都做了精准的尺寸约束，确保各零部件可实现无干涉装配。模型主体包含伺服壳体、顶部传动齿轮、绿色安装固定支架三个核心部分，建模时先完成伺服主体的腔体结构搭建，还原了壳体上的安装螺柱、顶部输出轴座、标识铭牌区域的细节，对壳体表面的分型线、安装孔位都做了精细化处理，还原真实伺服部件的外观特征。顶部的传动齿轮采用渐开线齿形参数化生成，轮齿的齿厚、齿距、中心孔位都匹配伺服输出轴的安装尺寸，齿轮上的减重辐条、中心固定螺丝结构都完整还原，保证传动结构的合理性。下方的绿色安装支架采用一体化折弯式结构设计，建模时通过草图绘制支架的轮廓曲线，再经拉伸、倒角、安装孔切除等特征操作完成，支架的弧形握持结构、两侧的安装耳片都做了圆角过渡处理，既保证安装固定的结构强度，也避免尖锐棱角带来的装配干涉。渲染阶段采用哑光工程塑料材质模拟绿色支架的外观，壳体采用深灰色磨砂塑料材质还原伺服外壳的质感，顶部齿轮采用亮白色硬质工程塑料材质，金属螺丝、输出轴部分采用金属哑光材质，通过打光突出各部件的材质差异与结构层次，背景采用渐变浅灰调突出主体结构。设计思路上围绕机器人对位狭长海湾项目的使用需求，重点优化了伺服的安装固定方式，配套的专用支架可直接将伺服固定在机器人执行端，顶部的大直径齿轮可放大输出扭矩，满足对位动作的大负载、高精度传动需求，整体结构紧凑，安装便捷，可直接用于机器人末端执行机构的方案验证、装配模拟以及后续的工程出图参考，各零部件均可单独导出用于加工或3D打印验证。
