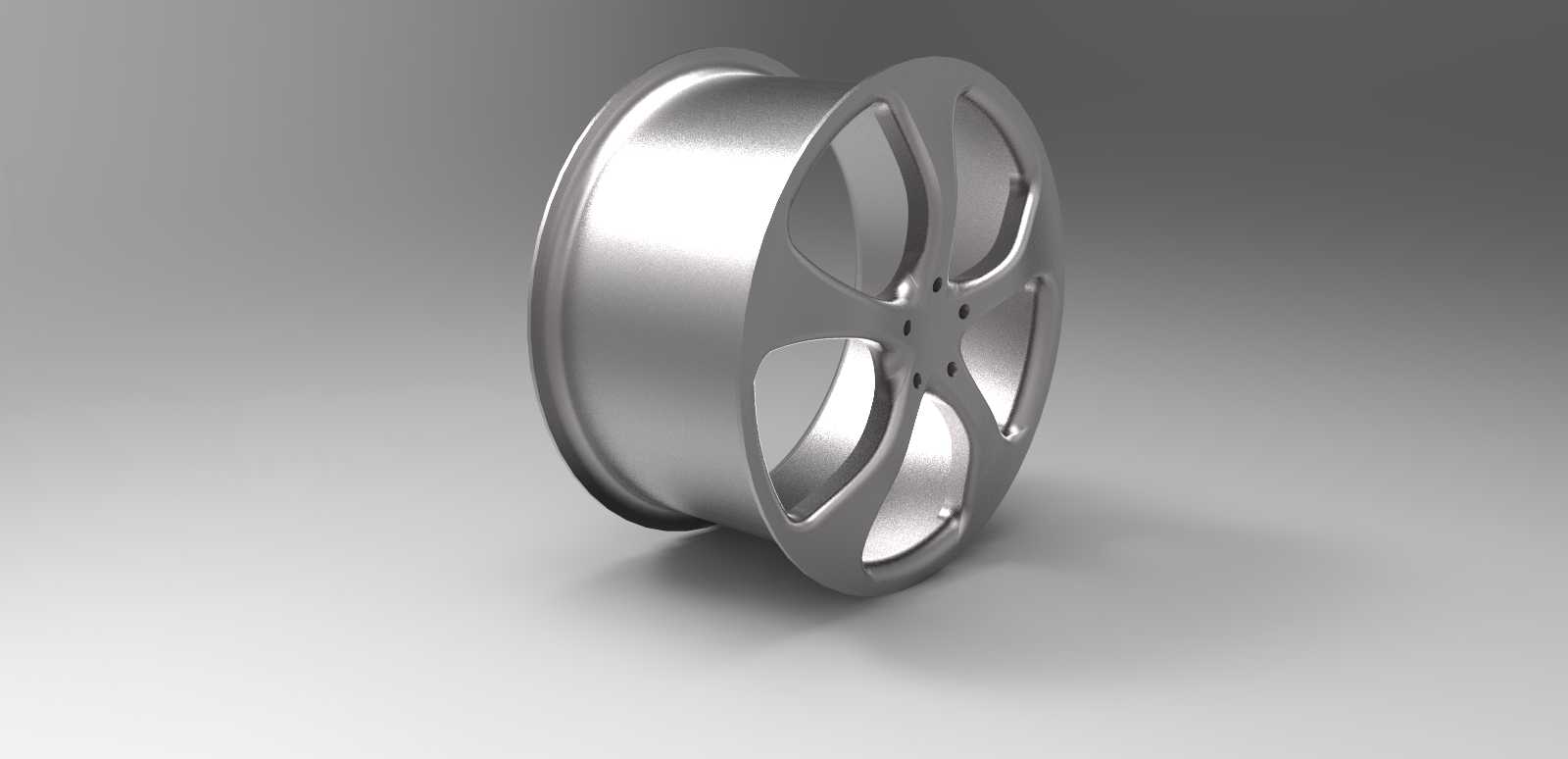

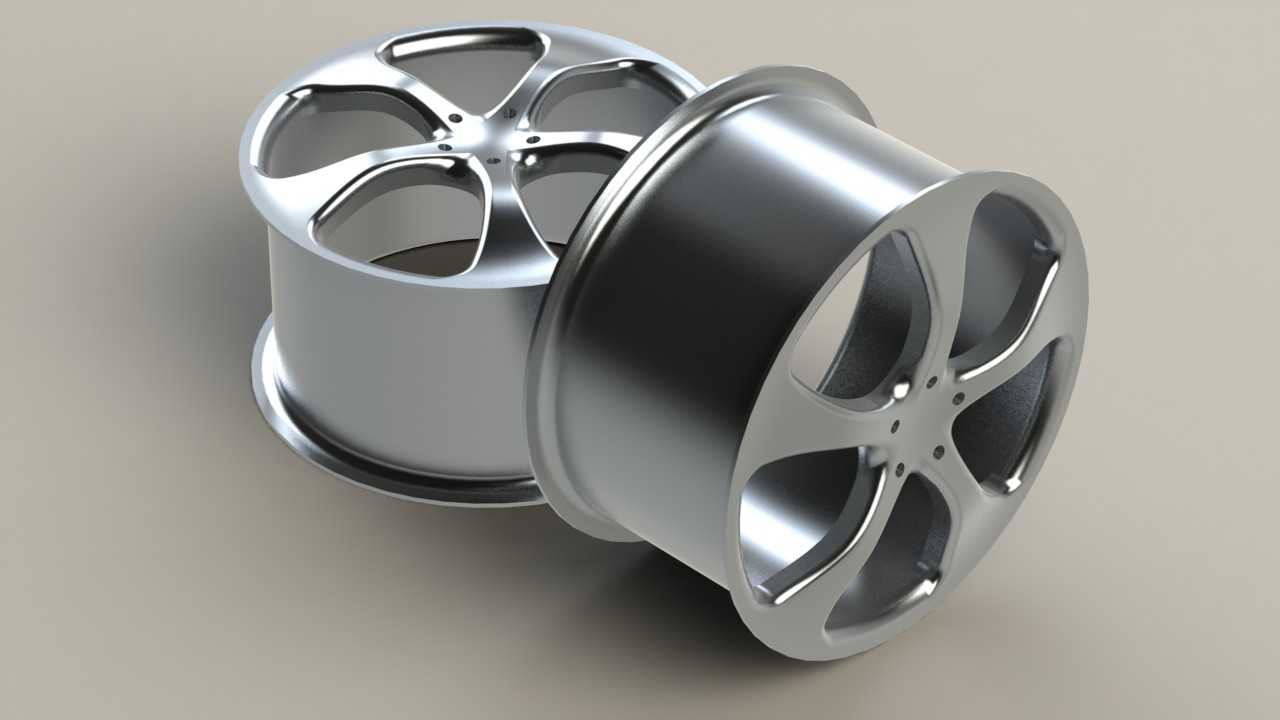

17英寸乘用车五辐铝合金轮毂结构设计

　　这款17英寸铝合金轮毂主要适配常规家用紧凑型、中型乘用车，属于车辆行走系统的核心承载部件，日常使用场景覆盖城市铺装路面通勤、高速长途行驶等常规工况，可匹配对应规格的真空子午线轮胎，承担车身与轮胎之间的载荷传递，同时在车辆转向、制动过程中承受侧向、纵向的复合作用力，保障行驶过程中的轮端运行稳定性。从结构设计逻辑来看，采用五辐式对称轮辐布局，首先是兼顾了铸造工艺的成型便利性，等角度分布的轮辐在金属液充型过程中流动路径均匀，能有效减少铸造环节的缩孔、冷隔缺陷，降低后续机加工的余量损耗；其次五辐结构的受力分布更为合理，轮辐从中心安装盘向轮辋方向平滑过渡，截面采用渐变式厚度设计，靠近安装盘的根部区域厚度更大，可承载起步、制动时的扭矩输入，

　　靠近轮辋的辐条末端适当收窄，在保证结构强度的前提下尽可能降低非簧载质量，优化车辆的悬挂响应特性。安装边界方面，中心定位孔采用乘用车常用的台阶式定位结构，与车轴轴头配合实现径向定位，周边均匀分布的螺栓孔可匹配常规五孔规格的轮毂轴承单元，安装面经过精加工处理，平面度控制在合理公差范围内，避免安装后出现轮端跳动的问题。轮辋部分采用标准17英寸直径规格，轮缘高度、胎圈座角度均符合乘用车轮辋的通用尺寸规范，可适配对应扁平比的轮胎安装，轮辋内部的气门嘴孔预留位置符合常规安装习惯，不会与制动卡钳、平衡块产生运动干涉。设计过程中重点考量了轮辐的通风散热需求，五辐之间的镂空区域可在车辆行驶时引导气流穿过，带走制动盘、制动片工作产生的热量，

　　避免连续制动时制动系统温度过高导致的热衰减问题，同时镂空结构也能减少轮毂整体重量，降低车辆行驶过程中的转动惯量，对提升燃油经济性、优化加速制动表现有一定帮助。轮辐表面采用大弧面过渡设计，没有尖锐的棱角结构，一方面是降低应力集中系数，在经过颠簸路面承受冲击载荷时，应力可沿弧面均匀分散，避免局部应力过大导致的辐条断裂风险，另一方面光滑的曲面也便于后续的表面抛光、喷涂等表面处理工序，提升成品的外观一致性。
