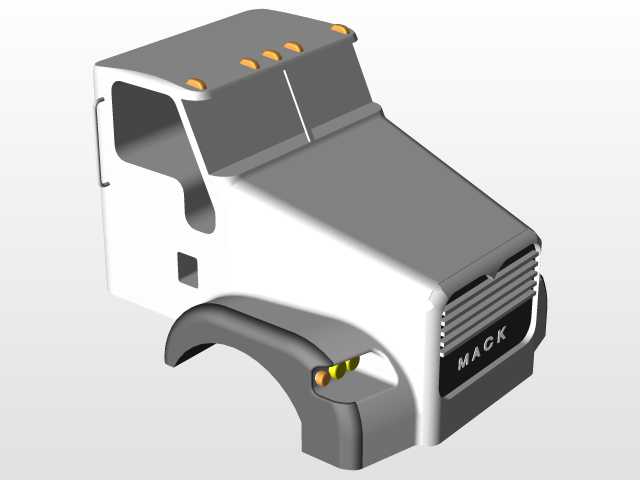

MACK平头重卡驾驶室外观结构三维数模

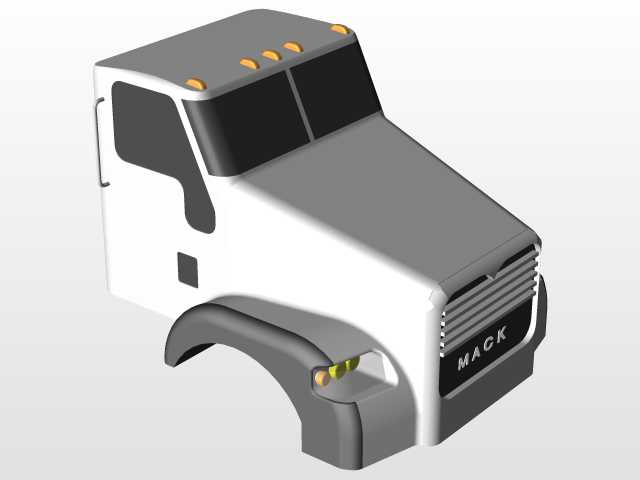

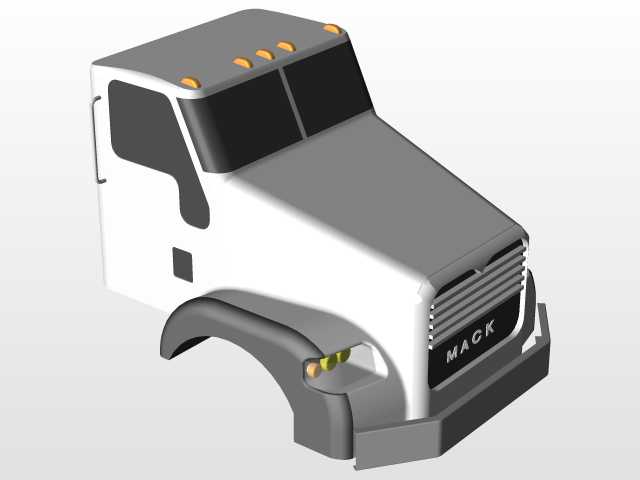

　　本次呈现的是美式MACK品牌平头重卡的驾驶室本体三维结构，这类驾驶室主要适配长途干线物流重载运输、工程基建物料转运类重型卡车，是整车核心的驾乘承载与外观标识部件。从结构设计逻辑来看，该款平头驾驶室采用短前悬布局，相比长头重卡能进一步压缩整车长度，在同等整车尺寸限值下留出更长的货厢安装空间，提升单趟运载容积，适配国内及北美地区对商用车外廓尺寸的法规要求。数模完整还原了驾驶室的外覆盖件分件逻辑：前脸区域集成了横条式进气格栅，格栅中部预留MACK品牌标识安装位，两侧的轮眉采用一体化圆弧过渡设计，既可以降低行驶过程中的风阻系数，也能在车辆转弯时遮挡轮胎带起的泥水，减少对驾驶室侧门的污染。驾驶室顶部设置了五组示廓灯安装位，

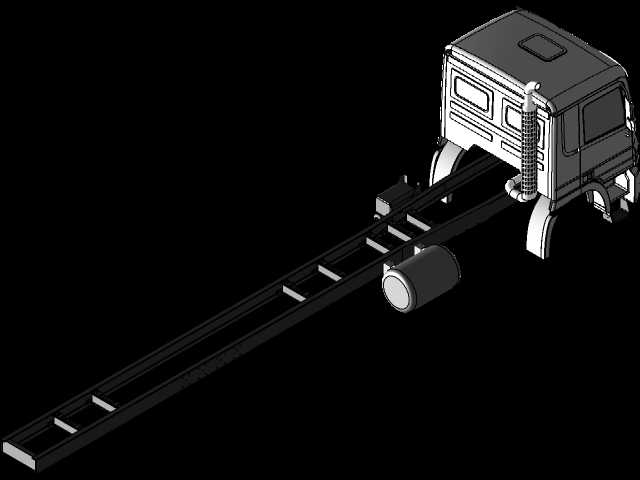

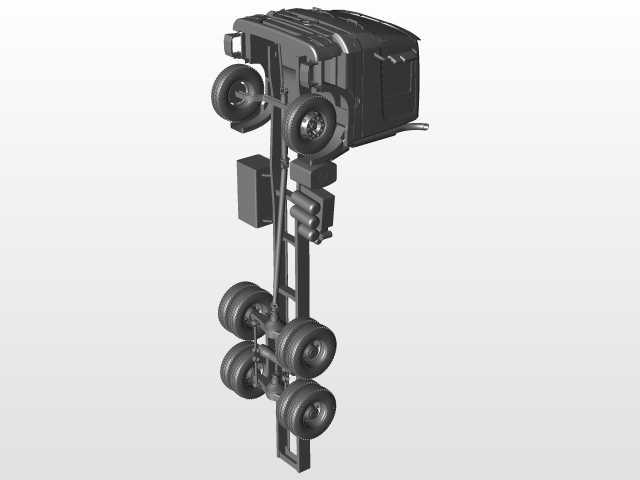

　　按照重卡安全规范要求布置在顶部最外沿位置，能够在夜间、雨雾等低能见度工况下清晰标示车辆的整体宽度，提醒周边车辆保持安全车距。侧围部分还原了车门轮廓、外摆式后视镜安装支座、侧窗造型以及车门下方的小型检修盖板位置，检修盖板的预留位置刚好对应车门内部玻璃升降机构、门锁机构的安装区域，日常维保无需拆解整个车门内饰板，可直接通过小盖板完成易损件的更换作业。前翼子板区域集成了前组合灯安装槽，预留了转向灯、近远光灯的安装边界，灯组安装面与翼子板曲面做了齐平处理，避免突出结构产生额外风噪。从安装边界来看，该驾驶室本体的后部预留了与驾驶室悬置机构对接的安装孔位，可直接匹配重卡底盘的前悬置减震支座，下部预留了转向柱、制动踏板、油门踏板的过孔位置，

　　能够直接对接底盘的操纵机构。整个驾驶室的曲面建模采用G2连续过渡处理，外覆盖件的分型线位置完全符合冲压工艺的拔模角度要求，没有出现负角结构，可直接用于外覆盖件的冲压模具开发参考，也可用于商用车造型评审、改装件开发的基础数模使用，数模中所有安装位的尺寸边界都参考了量产重卡的通用安装规范，能够适配多数同级别重载底盘的安装对接需求。
