1:10比例RC公路车辆液压减震器结构

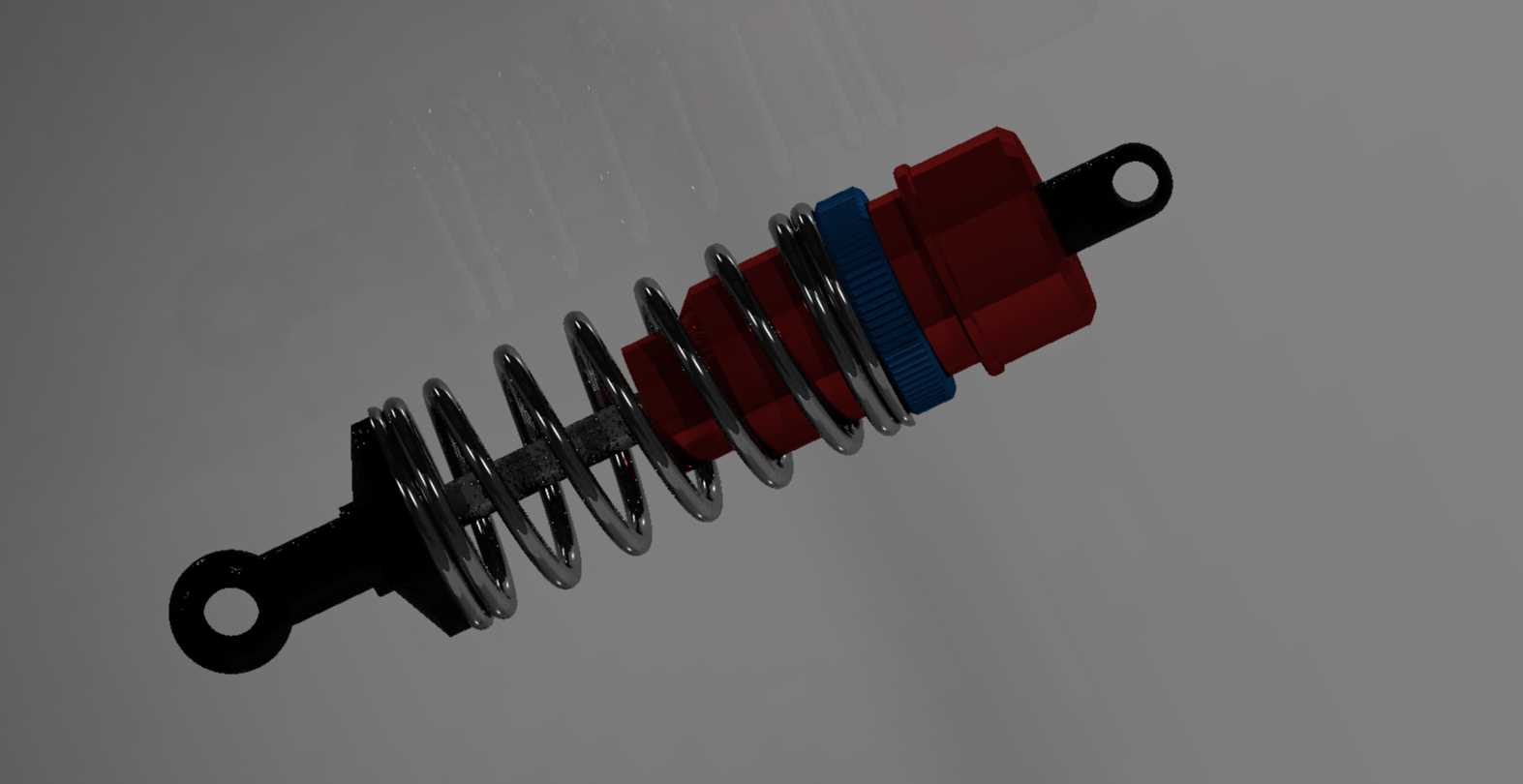

　　这款减震结构主要面向1:10比例公路RC模型车辆的行走系统配套，在模型车高速过弯、碾过铺装路面接缝、小幅度跳台落地的场景下，承担滤除路面冲击、维持轮胎贴地性的核心作用，区别于越野RC车型的长行程大阻尼减震，公路款的减震行程更短，阻尼匹配更偏向铺装路面的高频小幅振动过滤，避免车身在高速行驶时出现多余的上下弹跳，影响操控精度。从结构设计来看，整体采用圆柱螺旋压缩弹簧作为弹性承载元件，弹簧两端分别抵靠上下安装座的限位台阶，安装座端部设计有带通孔的吊耳结构，可通过销轴与车架、转向节对应位置铰接，安装孔的同轴度、吊耳与减震器主体的垂直度在建模时做了严格约束，避免安装后出现运动卡滞。阻尼部分采用套筒式结构，红色的上套筒与蓝色的阻尼调节环配合，

　　可通过旋转调节环改变弹簧预紧力，匹配不同车重、不同路面抓地力下的支撑需求，活塞杆表面做了光滑度约束，模拟实际产品的镀铬低摩擦表面，降低往复运动的阻尼迟滞。设计过程中优先考虑了运动干涉问题，在减震器全压缩、全伸长的极限行程下，弹簧圈之间预留了合理的间隙，不会出现并圈冲击，套筒与活塞杆的配合长度也经过校核，不会出现活塞杆脱出的问题。外形尺寸上，整体长度匹配1:10公路RC车的悬架安装空间，吊耳安装孔的孔径、孔位间距完全适配市售主流1:0平跑车架的安装位，不需要额外修改车架结构即可直接替换原厂减震部件。弹簧的线径、中径、有效圈数经过匹配计算，支撑刚度刚好对应模型车1.5-2.5kg的整备质量，不会出现过硬导致滤震失效、

　　过软导致过弯侧倾过大的问题。阻尼套筒内部预留了阻尼油腔的建模空间，可进一步拆分出活塞、油封、阻尼孔等细化结构，方便后续做流体仿真或者结构优化，整个模型的装配关系完全按照实车减震的装配逻辑搭建，各零件之间的配合公差、装配顺序都符合实际产品的生产装配流程，可直接用于模型车改装的结构验证、3D打印定制零件的参考，也可作为教学案例展示车辆悬架减震部件的基础工作原理。
