通用混合设备三角异形端盖结构设计

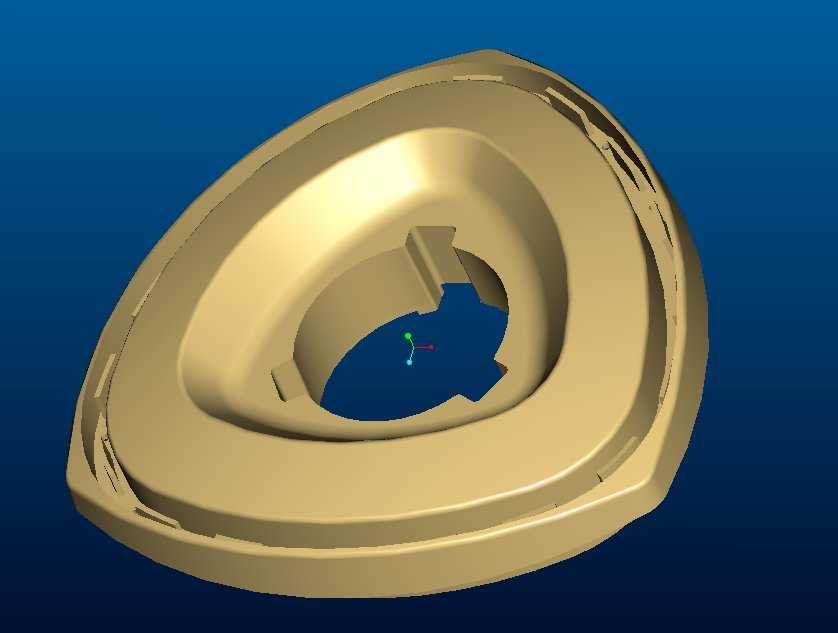

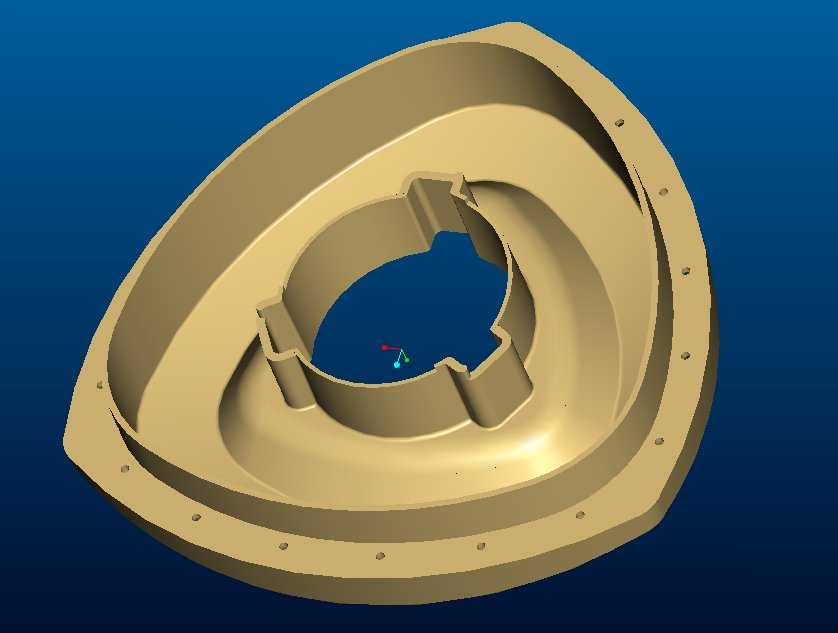

　　这款三角异形端盖主要配套通用混合设备的混合碗腔体使用，在食品加工、粉体混配、日化原料搅拌等场景的混合设备中都能见到这类结构的应用，它承担着腔体端部密封、内部物料限位、配合混合机构完成作业边界约束的核心作用。从结构设计逻辑来看，该端盖没有采用常规的正圆形轮廓，而是匹配混合碗的三角异形腔体做了随形设计，外轮廓的三个弧边完全贴合混合碗的端口内壁，安装后能消除圆形盖在异形腔体内的转动旷量，避免设备高速搅拌过程中端盖跟转移位导致的物料泄漏问题。端盖中心的异形开孔是核心功能位，开孔内侧做了三处对称的卡接凸台，能够直接卡合混合机构的传动轴端部，不需要额外加装紧固件就能实现周向固定，安装拆卸时只需要对准卡位旋转小角度即可完成锁定，

　　大幅降低了设备日常清理、换料时的拆装难度。端盖的主体曲面采用了渐变圆弧过渡设计，从外沿到中心开孔处的曲面平滑下沉，这种结构一方面可以引导混合过程中飞溅到盖体内壁的物料顺着曲面回流到混合腔体内部，减少物料在盖体角落的残留，另一方面曲面的等壁厚设计也能保证注塑或者压铸成型时的材料流动性，避免出现壁厚不均导致的缩痕、变形问题。端盖外沿分布的多处浅槽结构是定位卡位，安装时可以和混合碗端口的凸点一一对应，保证端盖安装到位后轴向不会出现窜动，同时这些浅槽也预留了密封胶圈的安装余量，在处理粉体、液态物料时可以加装密封圈提升密封性能，防止细粉漏出或者液体溅出。从安装边界来看，该端盖的外轮廓尺寸完全匹配对应型号混合碗的端口内径，

　　中心开孔的卡位尺寸适配常规规格的混合传动轴，不需要对现有混合设备做额外改造就能直接替换安装，曲面的下沉深度也经过测算，不会和混合腔内的搅拌桨叶产生运动干涉，同时端盖的整体厚度控制在合理区间，既保证了结构强度，能够承受混合过程中物料冲击、气压变化带来的载荷，也不会因为过厚导致材料浪费、整体重量过大增加拆装负担。在实际使用场景中，这类端盖多用于小批量物料的高速混合设备，比如实验室用小型混合机、餐饮行业的食材混合设备、小型日化生产线的原料预混设备，相比常规圆形端盖，这种随形三角盖的适配性更好，密封可靠性更高，拆装维护的效率也更有优势。
