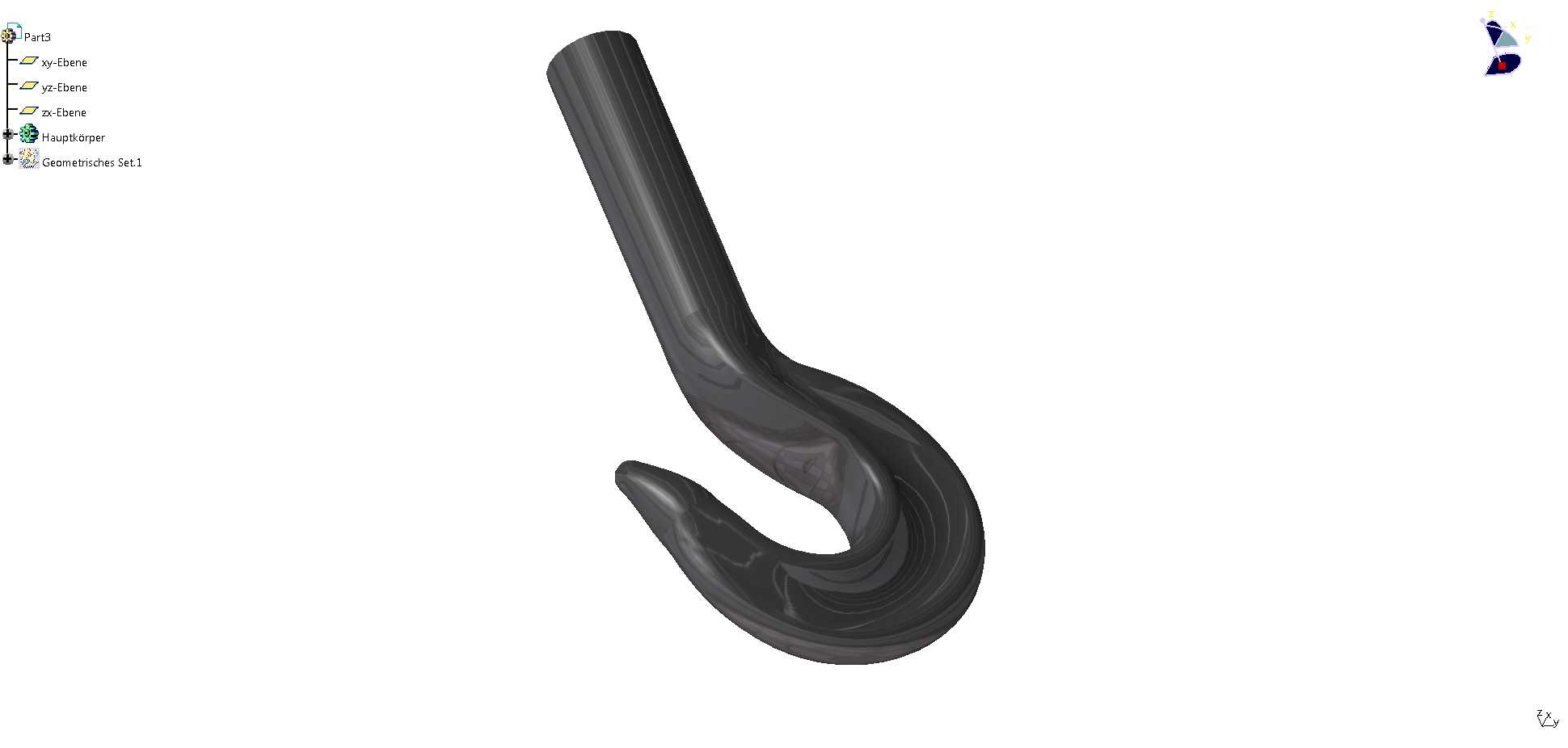

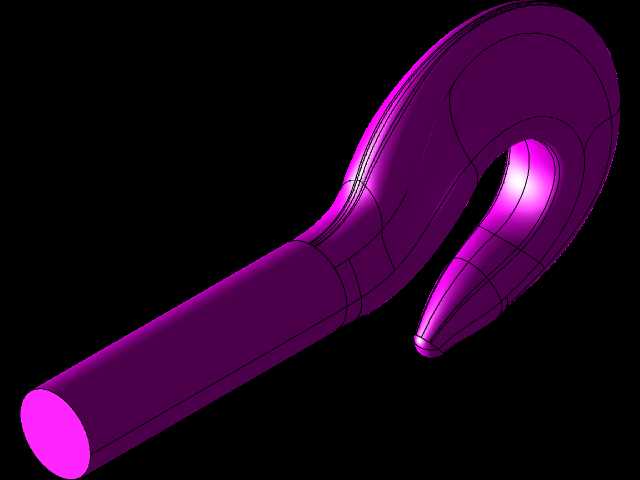

锻造式起重吊钩三维结构设计

　　这款起重吊钩采用整体锻造工艺成型，核心应用场景覆盖车间桥式起重机、门式起重机、港口流动式起重设备、工程吊装作业的索具配套环节，作为起重作业末端直接承载吊重的核心受力构件，其结构可靠性直接决定吊装作业的安全冗余。从功能特性来看，钩身采用大曲率变截面弧形设计，钩尖部位做了向内收的防脱弧度，能够在吊索具挂入后，避免作业过程中吊索受晃动、斜拉影响出现滑钩脱钩风险；钩柄部位为等直径圆柱段，是配套吊钩横梁、推力轴承、螺母锁紧组件的安装段，设计时严格匹配对应额定起重量下的螺纹连接标准，安装时需要保证钩柄轴线与吊重重心垂线重合，避免出现偏载导致钩身承受附加弯曲应力。设计思路上，整体遵循等强度设计原则，钩身危险截面位于钩身弯曲段的内侧位置，

　　该部位在受拉时同时承受轴向拉力与弯曲弯矩的复合载荷，因此截面尺寸从钩柄向钩身弯曲段逐步过渡加大，内侧曲率半径经过反复校核，既保证足够的承载截面，又避免曲率过小导致的应力集中问题；钩尖部位厚度略小于钩身主截面，在保证挂索时导向便利性的同时，不会额外增加不必要的自重。从安装边界来看，钩柄段的长度需要匹配吊钩横梁的安装厚度、推力轴承的装配高度以及锁紧螺母的旋合长度，安装完成后钩身需要能够绕钩柄轴线自由转动，方便吊重就位时调整吊索角度，避免吊索出现扭转打结。锻造工艺的选择让吊钩整体金属纤维流线沿钩身轮廓连续分布，相比焊接式、拼接式吊钩，其抗冲击、抗疲劳性能有明显提升，能够适应起重作业中频繁的起制动冲击载荷；钩身表面经过抛丸处理，

　　消除锻造表面的氧化皮与表层微缺陷，进一步降低疲劳裂纹萌生的概率。在实际选型配套时，需要根据额定起重量匹配对应规格的吊钩，同时要保证吊钩的开口尺寸满足常用吊索具、卸扣的挂入需求，避免出现吊索无法顺利挂入或者挂入后间隙过小导致吊索磨损加剧的问题；日常使用中需要重点检查钩身危险截面是否存在裂纹、变形，钩尖开口度是否出现超标变形，一旦出现塑性变形需要立即报废更换，避免承载过程中出现断裂失效。
