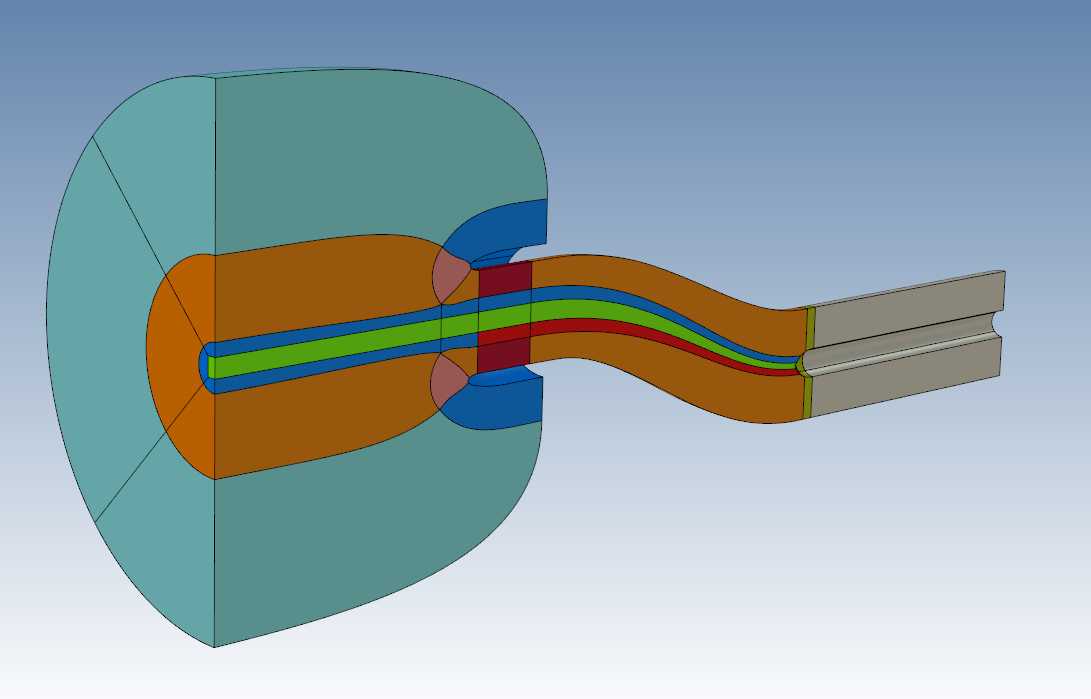

S型风管扩散器CFD仿真验证结构

　　在通风系统、航空进气道测试、工业风道流体性能验证场景中，S型弯管类扩散结构的流场均匀性直接影响下游测试数据精度与通风系统阻力损失表现，这类带测试探头的S型风管扩散器，主要用于流体试验段的流场校测、风道扩压段的性能验证环节，可在弯管出口段完成多点流速、压力数据采集，为流场仿真结果对标、风道结构优化提供实测数据支撑。

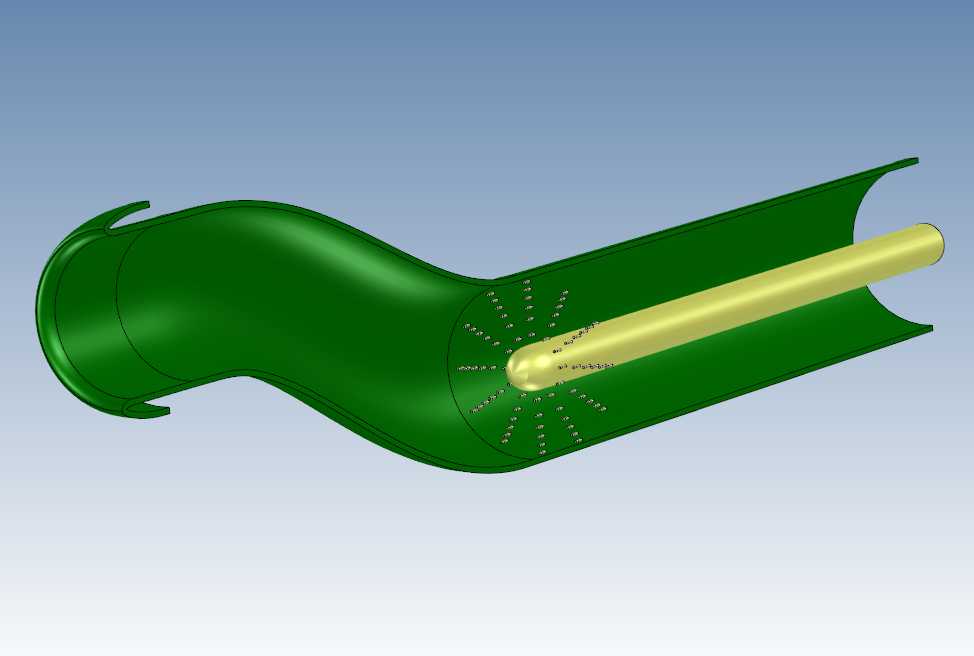

　　从结构设计逻辑来看，该扩散器采用连续S型弯曲流道构型，区别于直段扩压结构，S型弯段会在流道内部产生二次流，因此在扩散段出口位置沿周向均匀布置多组径向测试探头，探头探入流道的深度经过流场仿真校核，避开近壁面边界层区域，确保采集到的流场数据能够代表截面核心区的流动状态，同时探头的安装座与管壁一体化设计，避免额外凸起结构对流场造成不必要的干扰。流道内壁做光滑过渡处理，弯段的曲率半径经过多轮迭代，在满足安装空间约束的前提下尽可能降低局部阻力系数，减少弯段带来的流动分离风险。

　　安装边界方面，该扩散器两端采用直段接口设计，可直接与同管径的标准测试风道对接，接口处预留法兰安装边的结构余量，现场安装时无需额外做变径转接，整体结构的轴向安装长度适配常规风洞测试段、工业通风系统测试工位的空间尺寸，不会出现安装干涉问题。扩散段的扩张角控制在合理区间内，既保证气流经过弯段后能够逐步减速扩压，又避免扩张角过大引发的流道内部气流脱流，保证出口截面流场的均匀性满足测试要求。

　　在实际工程应用中，这类结构不仅可用于流体试验的测试段，也可经过参数调整后应用于民用通风系统的弯管后整流环节，通过在S型弯管后集成扩散段与测点结构，实时监测风道内部的流动状态，为通风系统的运行调节提供数据参考。建模过程中对探头位置的精准定位是核心要点，每个探头的径向位置、周向夹角都严格按照流场测试规范布置，确保采集点的分布符合截面网格测试要求，能够完整捕捉S型弯管出口的流场畸变特征，为后续的流场优化、结构改型提供准确的模型基础。
