异形X架构双工位移动工作站机箱结构设计

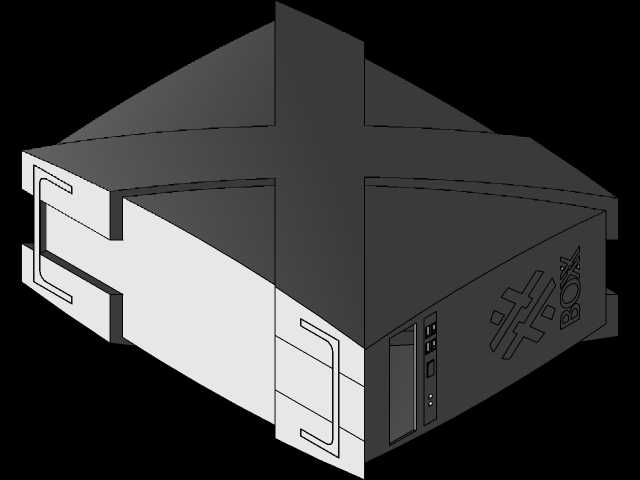

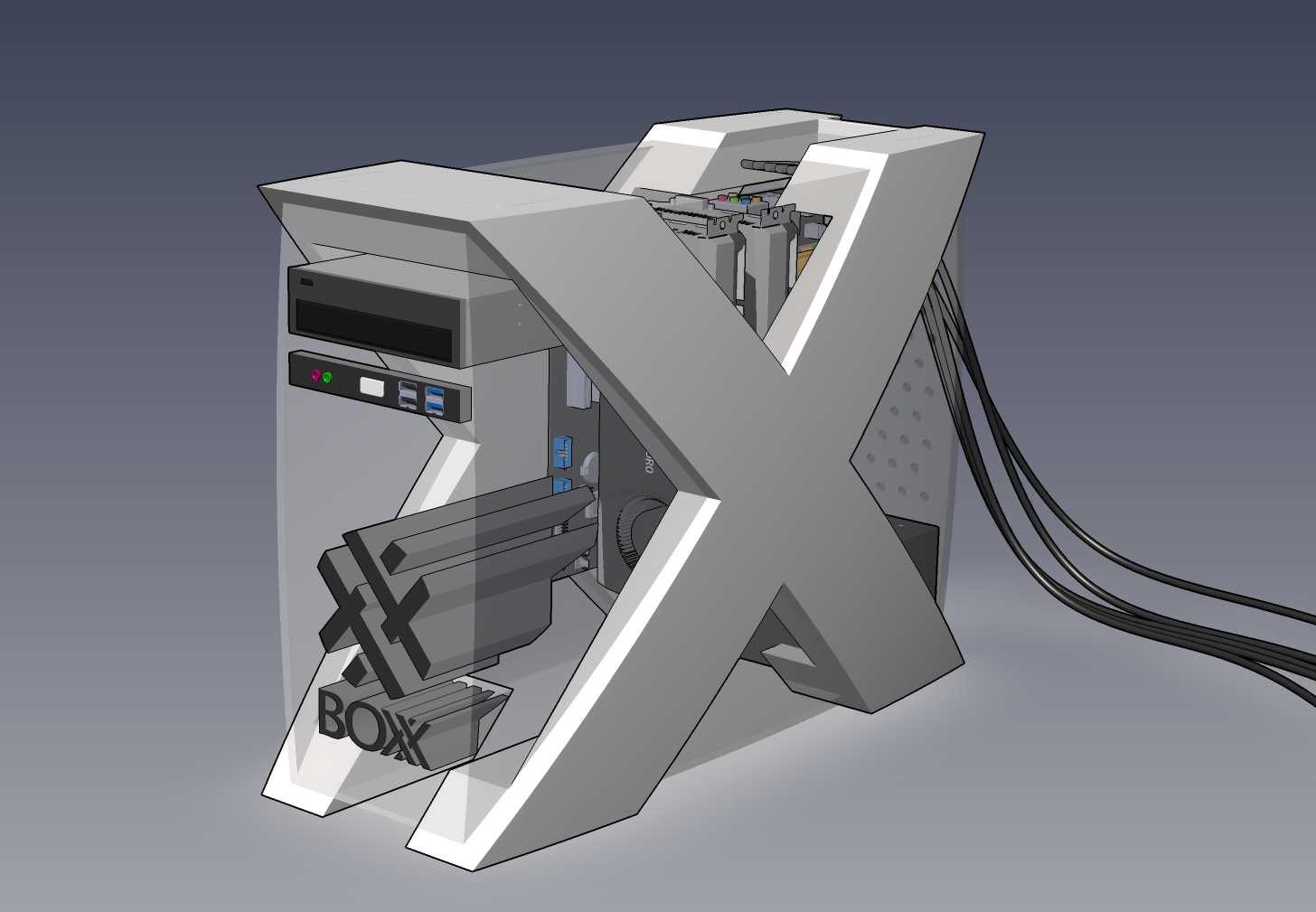

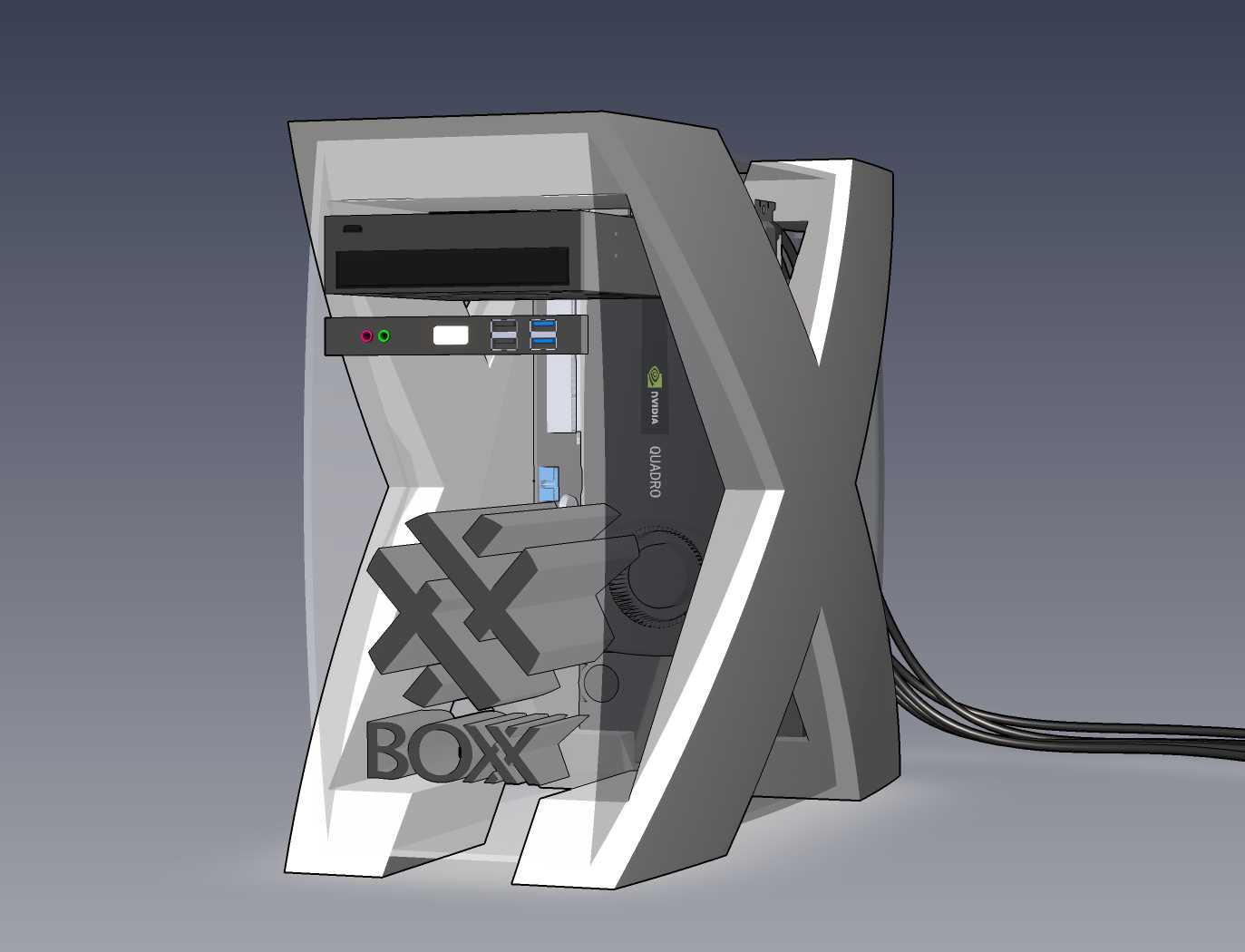

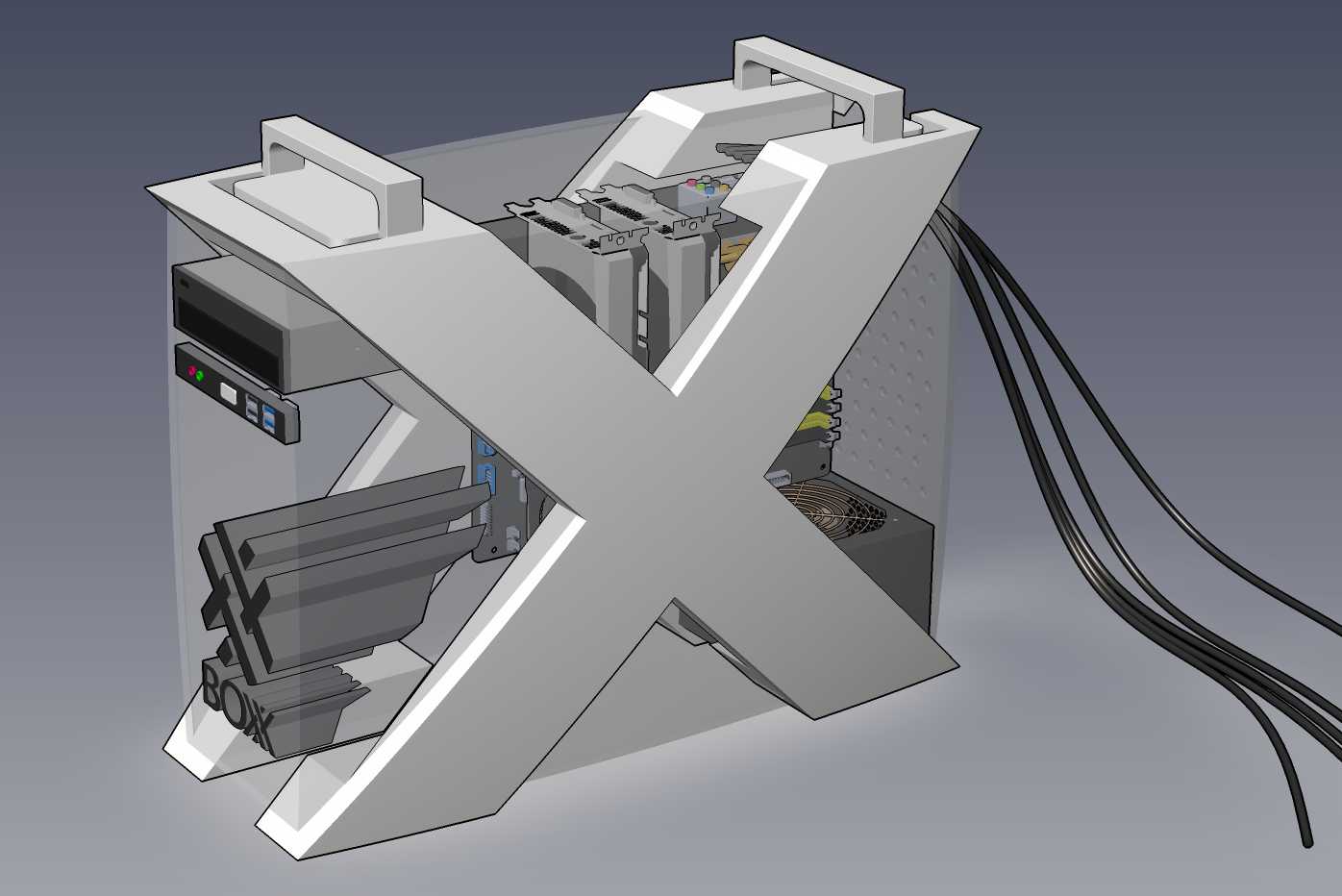

　　这款异形X架构工作站机箱，主要面向高密度图形渲染、工业仿真计算、多卡并行运算等专业算力场景，区别于常规塔式工作站的方正造型，采用非对称X型支撑框架作为核心承力结构，在有限的桌面占用空间内实现了双计算硬件位的布局适配。从结构设计逻辑来看，整体框架采用大斜角切边的一体化支撑思路，四个预留观察窗口并非装饰性设计，而是对应内部主板、计算加速卡、存储模组、供电模块的核心安装区域，运维人员无需完全拆解外壳，即可通过对应窗口快速查看硬件运行状态、指示灯告警信息，大幅降低日常巡检的操作成本。机箱内部采用旋转90度的主板安装布局，打破传统塔式机箱主板垂直于桌面的安装惯例，将硬件接口区域调整至顶部可移动窗口位置，外接设备插拔时无需探身到机箱背部操作，

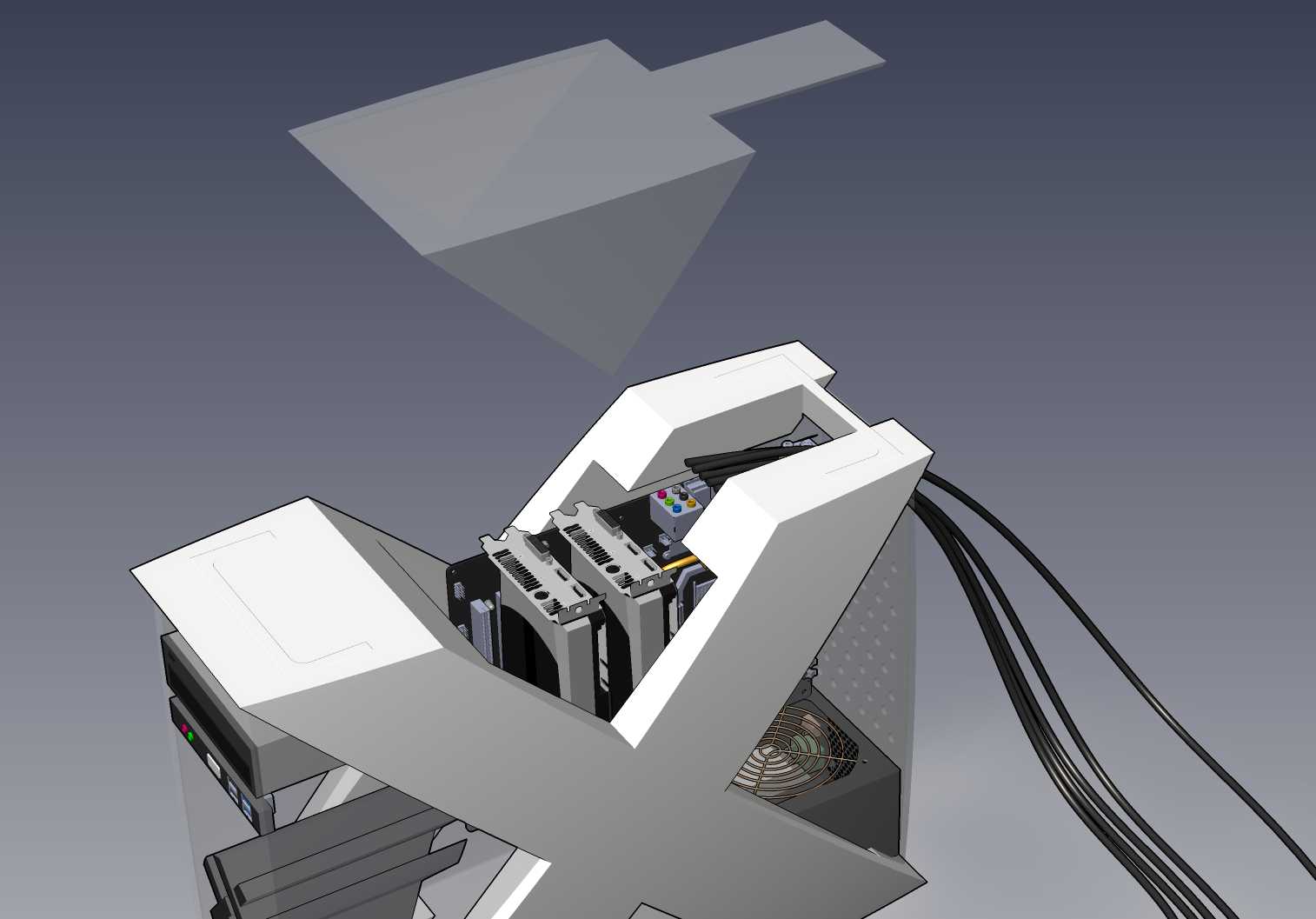

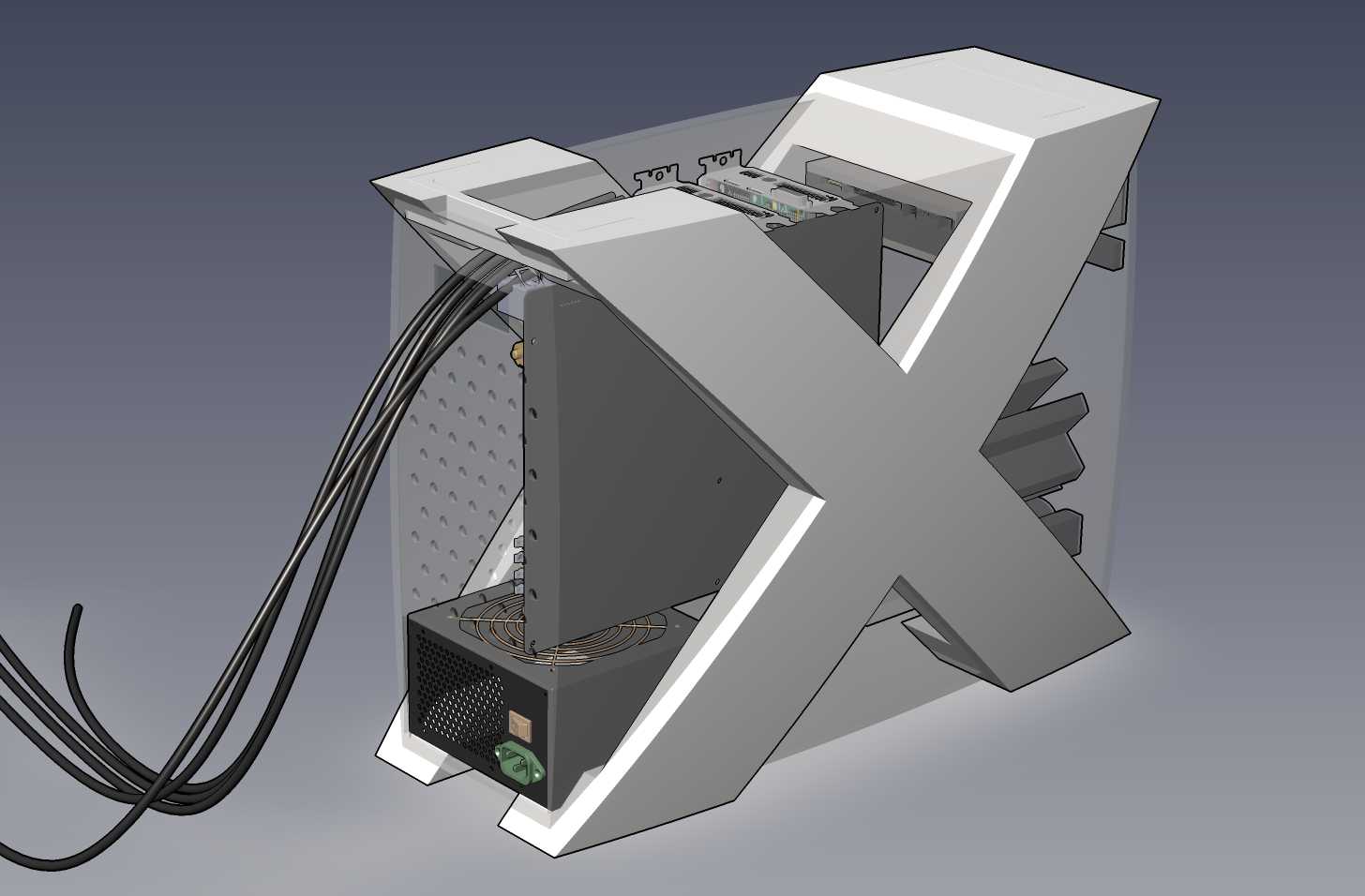

　　顶部窗口采用滑动式限位结构，开合过程不会与外接线缆产生干涉，适配常用的DP、USB、网线等接口的插拔操作空间。布线结构上，所有内部供电线、信号线均沿X型框架的内侧空腔走线，在后顶部设置专门的布线折叠理线区域，线缆通过卡扣分层固定，不会与内部散热风道产生交叉干扰，同时避免长期使用过程中线缆松脱垂落接触散热鳍片的风险。从安装边界来看，整体底座的支撑脚采用外扩式设计，四个支撑点的投影范围超出主体框架15%，即使在倾斜10度的工作台面放置也能保持稳定，不会出现侧翻风险；机箱侧面预留的散热通道与X型框架的斜向结构形成自然导风路径，冷空气从下部支撑间隙进入，带走硬件热量后从上部斜向开口排出，无需额外加装导流罩即可形成顺畅的散热风道。

　　硬件适配层面，内部安装位可兼容全尺寸ATX主板与双槽位计算加速卡，存储位支持多块2.5寸/3.5寸硬盘的堆叠安装，供电模块的安装区域做了专门的减震缓冲设计，减少高负载运行时的震动传递到桌面。这种异形结构设计并非单纯追求外观辨识度，而是通过结构形态的调整，同时解决了传统工作站背部接口操作不便、内部布线杂乱、小空间内硬件布局拥挤的实际问题，适合放置在设计工作室、仿真计算工位、小型渲染集群的桌面端使用，兼顾了操作便利性与结构稳定性。
