小型台式数控雕刻机机架结构设计

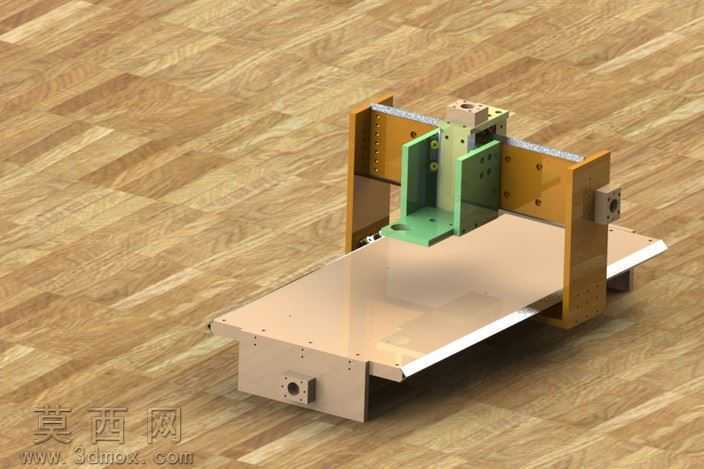

本模型为小型台式数控加工设备的机架主体结构，采用三维建模软件完成全参数化设计，整体结构围绕龙门式运动布局搭建，兼顾了小型加工设备的刚性需求与桌面级设备的紧凑尺寸特性。建模过程中对各安装配合面做了精准的公差预留设计，可直接用于后续的加工出图与实物装配验证。模型渲染阶段采用真实工业材质表现，底部工作台面赋予磨砂金属板材材质，还原了铝型材台板的哑光金属质感，两侧立式支撑龙门架采用硬质合金材质表现，搭配表面的安装孔位、定位槽细节，清晰呈现出机架的装配逻辑；中间运动滑台部分采用不同色彩的工程塑料与金属材质区分，直观展示Z轴运动组件的安装位置与运动行程范围，背景采用木纹桌面材质，还原设备放置于家用或小型工坊桌面的真实使用场景。结构设计上，该机架采用固定龙门+移动工作台的布局形式，两侧立式支撑件通过底部连接座与工作台基座刚性连接，保证龙门结构的整体稳定性，避免高速运动过程中出现结构震颤；Z轴滑台通过线性导轨安装于龙门横梁位置，可实现垂直方向的进给运动，滑台预留了主轴安装位、传动组件安装孔，可适配不同规格的加工主轴；工作台面预留了T型槽与工件装夹孔位，可满足小型工件的装夹固定需求，同时台板两侧设计了行程限位块安装位，可配套安装光电限位开关保障设备运行安全。设计思路围绕DIY小型数控设备的易加工、易装配特性展开，所有结构件均采用常见的板材加工工艺即可制作，无需特殊定制的异形构件，降低了个人爱好者自行制作的门槛；各部件之间采用标准紧固件连接，建模时完整还原了所有连接孔位、定位销孔的位置与尺寸，可直接导出工程图用于板材切割、孔位加工；模型同时预留了传动组件的安装空间，可适配丝杆传动、同步带传动等多种常见的数控传动方案，使用者可根据自身的加工精度需求、成本预算灵活选配传动部件，该机架不仅可用于搭建小型数控雕刻机完成软金属、塑料、木材的雕刻铣削加工，也可通过更换执行组件改装为桌面级3D打印机，实现一机多用的设计目标，整体结构虽然为未完成的方案阶段模型，但核心尺寸、安装配合关系均经过严谨校核，可作为个人DIY数控设备的核心参考框架，帮助制作者快速确认整体尺寸布局、部件安装位置，减少自行设计过程中的尺寸冲突、结构干涉问题。
