工业厂区电气隔离防护舱结构设计

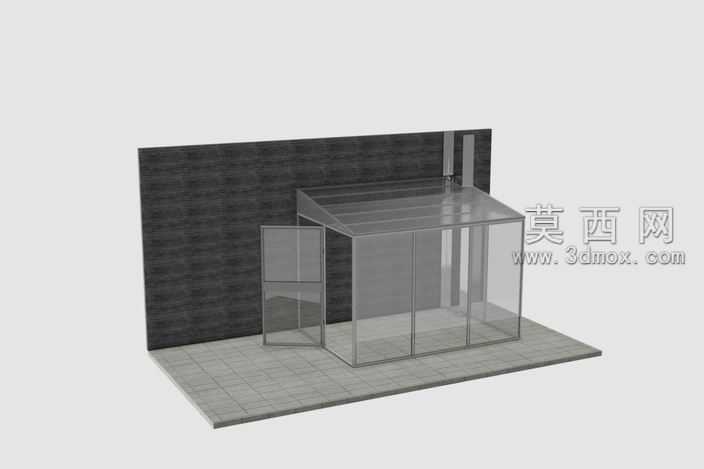

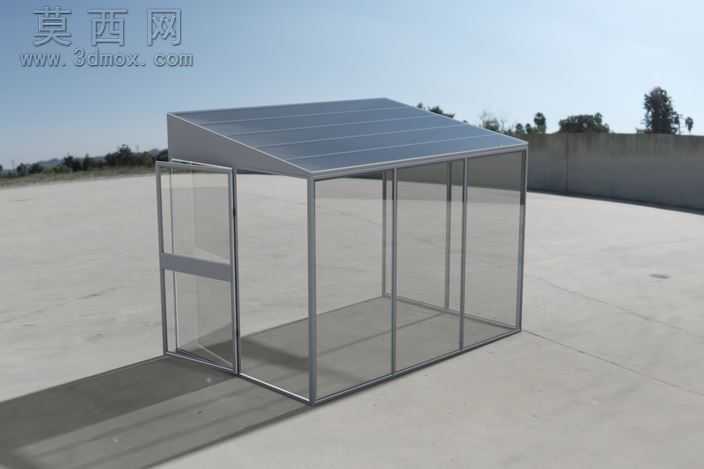

本作品为面向工业厂区场景设计的电气隔离防护舱三维模型，建模阶段采用自底向上的装配逻辑，首先完成基础框架构件的参数化绘制：先以矩形截面金属型材为基础，通过拉伸、倒角命令生成竖向支撑立柱、横向连接横梁以及单坡式顶架的基础构件，所有型材拼接处预留标准装配间隙，模拟实际工业铝型材或不锈钢方管的拼接公差，框架转角处添加角码连接结构，还原真实五金装配的细节特征。围护结构部分，对玻璃面板进行单独建模，采用薄壳拉伸命令生成透明围护板材，板材边缘设置与框架卡槽匹配的嵌装结构，还原玻璃嵌入金属框架的安装逻辑；舱门部分采用独立子装配设计，包含门框、门体玻璃、横向金属拉手、侧边合页结构，合页处设置旋转自由度约束，可模拟舱门的开合动作，还原实际使用的交互特性。材质与渲染阶段，金属框架部分赋予哑光银灰色金属材质，调整粗糙度参数模拟工业金属型材的磨砂质感，玻璃部分赋予高透低反射的透明材质，添加轻微的折射与边缘反射效果，还原钢化玻璃的视觉特性；地面部分赋予水泥哑光材质，模拟厂区水泥地坪的粗糙质感，顶架部分添加与框架一致的金属材质，单坡顶面设置轻微的排水坡度，满足实际场景的排水需求。设计思路上，整体采用规整的长方体舱体搭配单坡顶的结构形式，三面采用固定玻璃围护、一面设置可开启玻璃门，既保证舱内电气设备与外部脏污生产环境的物理隔离，又通过全透明围护结构满足设备运行状态的可视化观察需求；舱体内部预留充足的设备放置空间，框架底部设置与地面固定的安装脚座，可实现舱体与厂区地面的稳固连接，整体结构无多余冗余构件，兼顾防护实用性、观察便利性与工业场景的整洁视觉效果，渲染阶段采用室外自然光照明，添加柔和的环境阴影，还原防护舱在厂区室外或半开放车间内的真实放置效果，所有构件的尺寸比例均参考工业现场实际隔离设施的常用参数设置，保证模型的尺寸合理性与工程参考价值。
