四轮驱动全方位轮式移动机器人平台

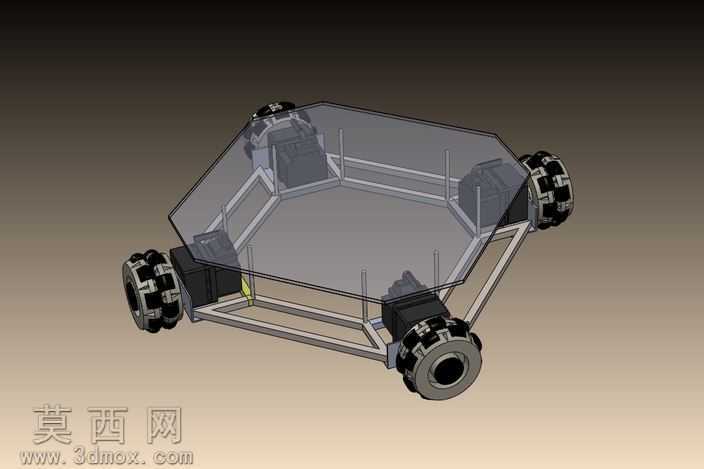

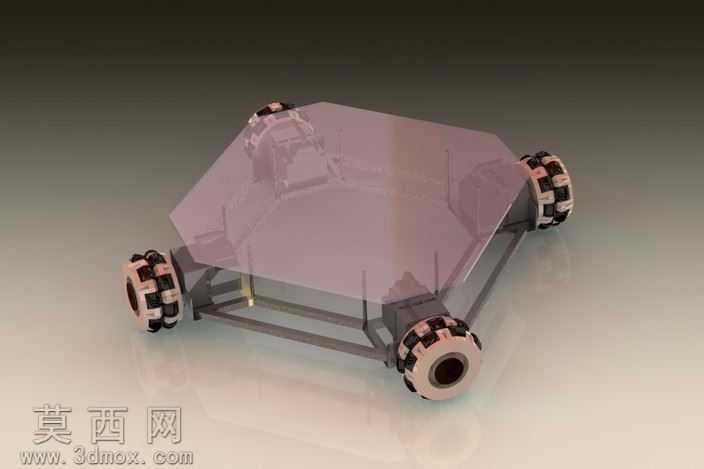

本作品为四轮驱动全方位移动机器人平台的三维建模设计，整体采用正六边形框架式承载结构，在三维建模过程中，首先完成主体承载框架的参数化搭建，选用轻量化的型材搭建主体支撑骨架，框架上部预留了透明防护盖板的安装位，既可以保护内部搭载的元器件，也能直观展示内部的布局结构。四个行走轮组采用45度斜置安装的全方位轮结构，每个轮组都独立配置驱动电机，建模时精准还原了全方位轮的辊子排布结构，确保轮组在斜置安装状态下可以实现平面内任意方向的移动，包括横向平移、原地旋转、斜向行进等特殊运动形式，无需传统轮式结构的转向机构即可完成全向移动动作。建模过程中对每个驱动电机的安装位做了精准的定位约束，电机通过连接座固定在六边形框架的四个边角位置，轮组与电机输出轴的配合公差、安装紧固件的位置都做了详细的建模还原，框架内部预留了充足的搭载空间，可用于安装控制板、电池、传感器等功能组件，满足二次开发的搭载需求。材质渲染方面，框架部分赋予金属铝合金材质，呈现哑光银白的金属质感，驱动电机部分赋予黑色工程塑料与金属结合的材质效果，全方位轮的辊子部分采用高摩擦力的橡胶材质表现，上部盖板赋予半透明的亚克力材质，既区分了不同部件的材质属性，也让整体模型的视觉层次清晰分明。整体设计思路围绕全向移动的功能需求展开，通过45度斜置的全方位轮布局，在简化机械结构的同时实现了灵活的全向运动能力，框架式的主体结构兼顾了结构强度与轻量化需求，模块化的轮组安装设计也方便后续的维护与部件更换，可作为可编程移动机器人研究、教学实验、二次功能开发的基础承载平台，建模过程中严格遵循机械装配的约束关系，所有部件的装配位置都符合实际加工装配的工艺要求，不存在干涉问题，可直接用于结构验证、运动仿真以及后续的加工出图参考。
