单立柱悬臂式线性轴工业机器人

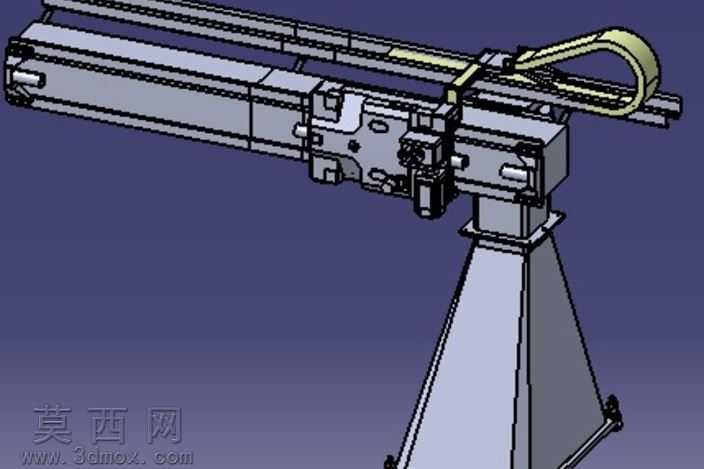

本作品为单立柱悬臂式线性轴工业机器人三维模型，整体采用CATIA软件完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，从底部支撑结构到末端执行机构逐层搭建，所有零件均按照实际工业加工的尺寸规范进行绘制，无冗余几何特征，模型可直接导出用于工程出图、运动仿真或结构校核。模型底部为三角加强型立式支撑立柱，采用厚钢板焊接结构的设计思路，立柱底部设置安装法兰与可调支撑脚，既保证整体支撑的刚性，又可在现场安装时调整水平度，抵消地面不平带来的安装误差，立柱与上部水平梁的连接部位采用加厚转接座，内置加强筋结构，避免悬臂负载时产生过大挠度。上部水平运动轴采用铝型材与直线导轨组合的结构设计，导轨副选用重载型滚珠直线导轨，搭配同步带传动模组，可实现长行程的高速直线往复运动，滑座部位集成了气动控制元件与拖链安装位，拖链沿水平梁上侧布置，用于容纳气管与信号线缆，避免运动过程中线缆出现拉扯、缠绕问题。滑座前端搭载气动夹取执行机构，夹爪采用平行开闭结构，可适配不同规格的工件抓取需求，夹爪与滑座之间设置快换接口，可根据生产工况快速更换不同类型的末端执行器。模型渲染阶段对不同部件赋予了对应材质：支撑结构赋予哑光焊接钢材材质，导轨与传动部件赋予抛光金属材质，拖链与气动元件赋予工程塑料材质，线缆赋予柔性橡胶材质，整体渲染效果还原了真实设备的外观质感，可直接用于方案展示、技术交流场景。整体设计围绕工业现场的工件移栽、上下料工况展开，在保证运动行程与负载能力的前提下，尽可能优化结构占用空间，单立柱的安装形式可减少设备对车间地面的占用面积，悬臂式的结构可覆盖更大的作业范围，适配生产线旁的物料转运、机床上下料等典型自动化应用场景，建模过程中对所有运动副的配合关系进行了约束设置，可直接添加驱动进行运动学仿真，验证运动行程内是否存在干涉问题。
