客车承载式底盘骨架结构三维设计

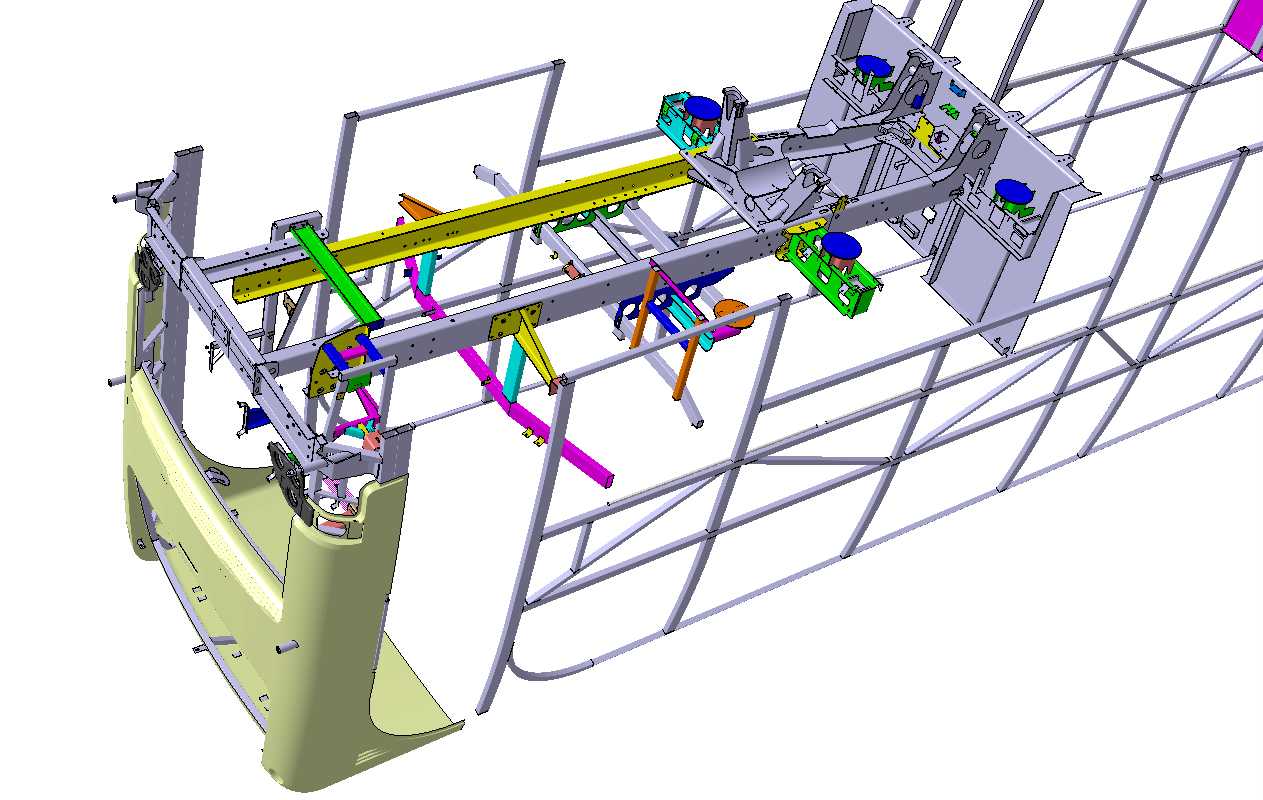

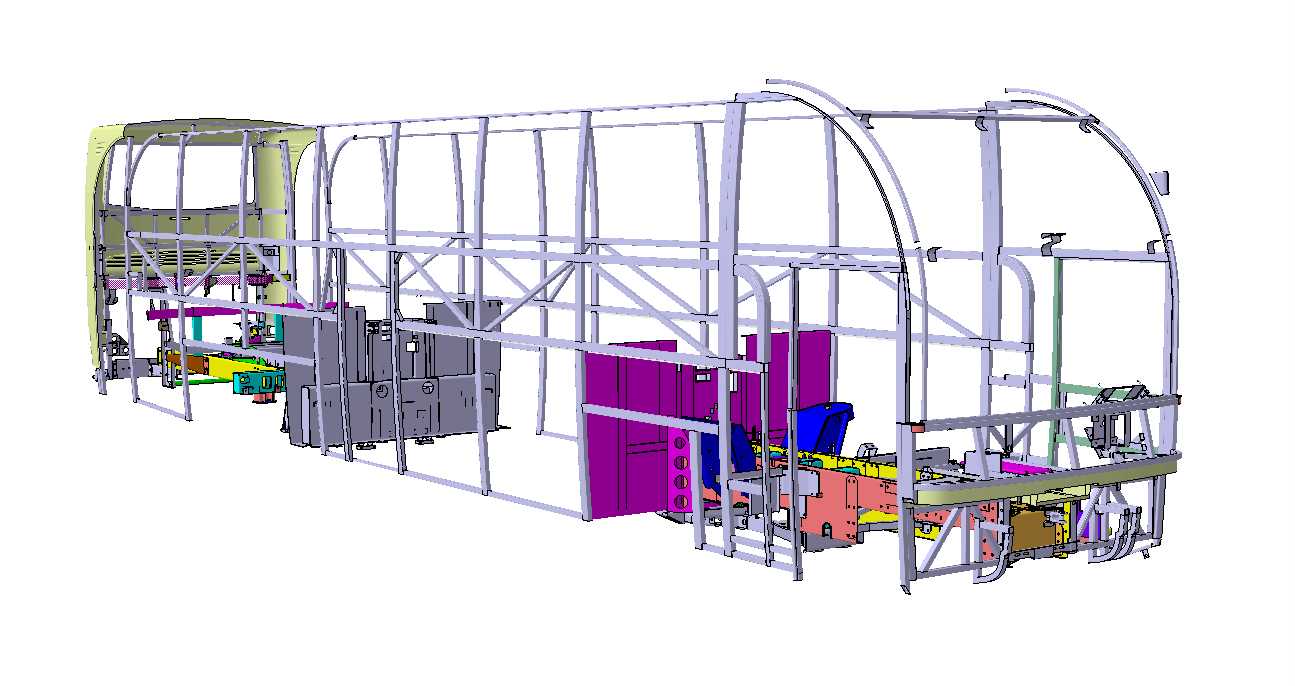

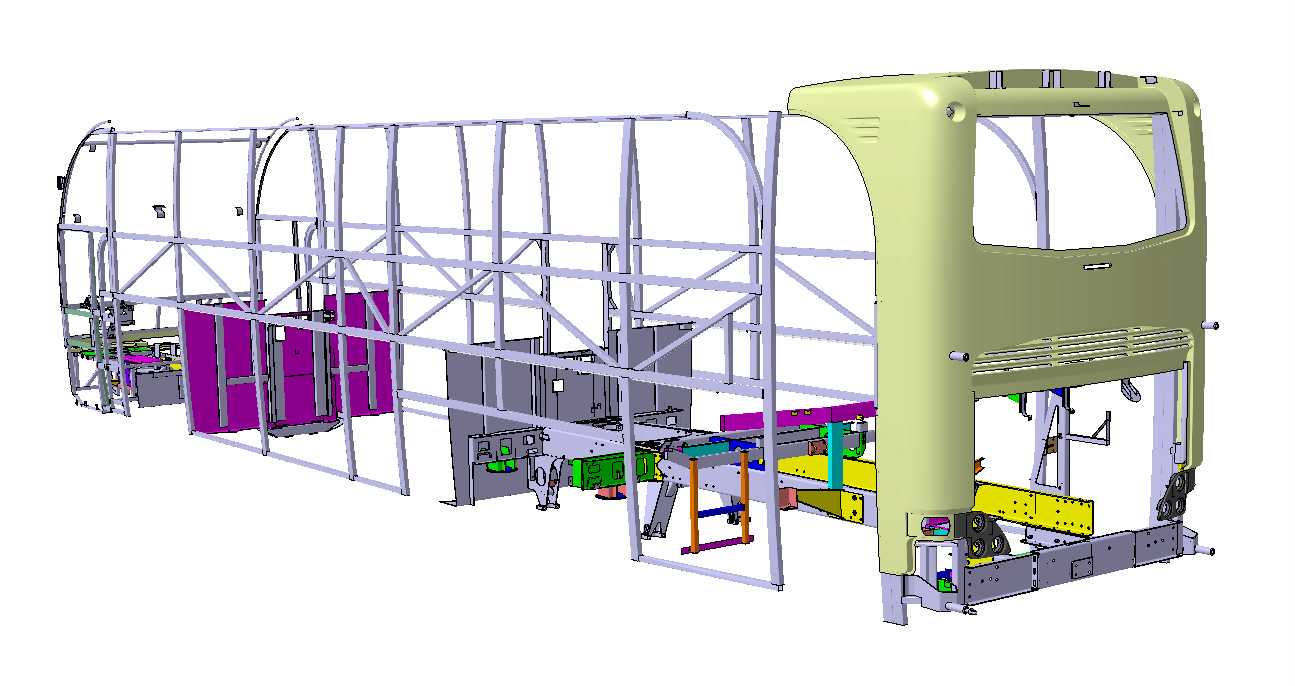

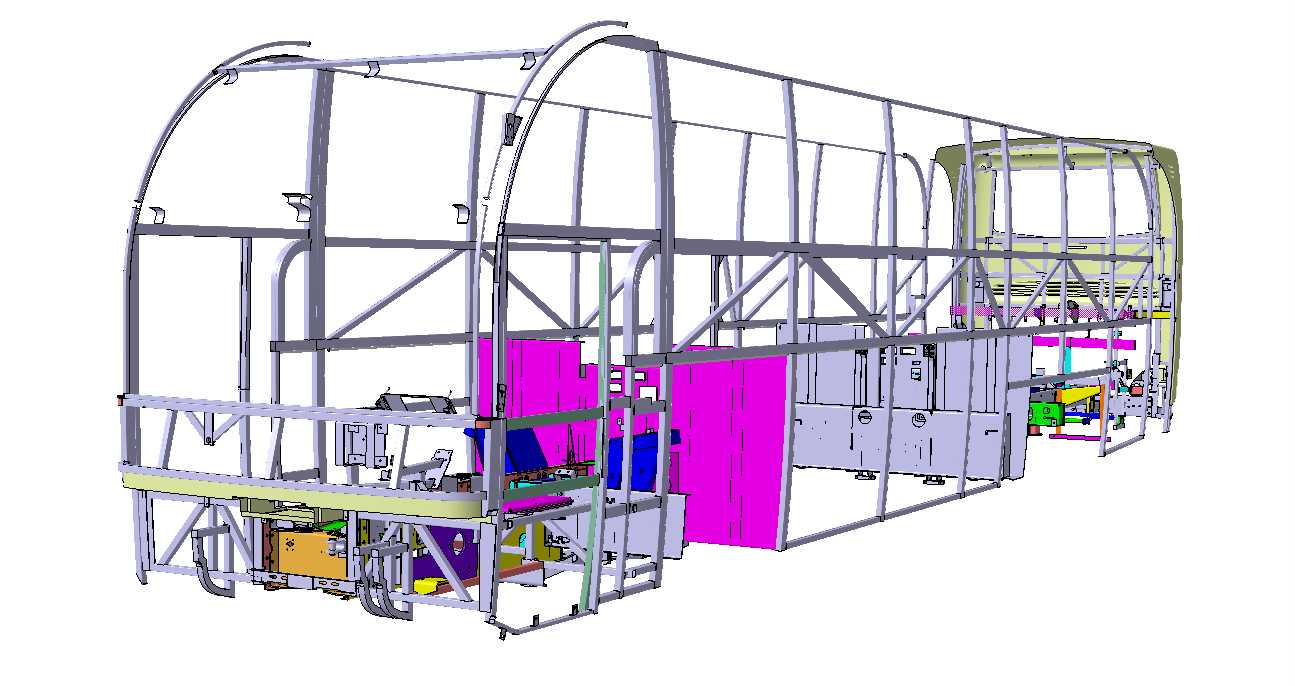

　　该底盘结构主要面向公路客运、城市公交类客车的承载需求设计，作为整车核心承载基体，需要承担车身载荷、动力总成挂载、行驶系统连接、内外饰安装基准的多重作用，区别于货车非承载式车架结构，该设计采用桁架式承载骨架结构，能够在降低整车整备质量的同时，保证足够的扭转刚度与弯曲刚度，适配全承载式客车的车身布局需求。从结构布局来看，该骨架采用矩形钢管焊接成型的空间桁架结构，前后段分别预留了前桥转向机构、后桥驱动总成的安装位，中段区域规划了动力总成、储气筒、电瓶组、燃油箱等底盘附件的安装空间，侧围位置预留了车身蒙皮、乘客门机构、踏步组件的连接点位，骨架的横梁与纵梁连接位置均做了加强筋补强设计，避免车辆在颠簸路面行驶时出现应力集中导致的焊缝开裂问题。

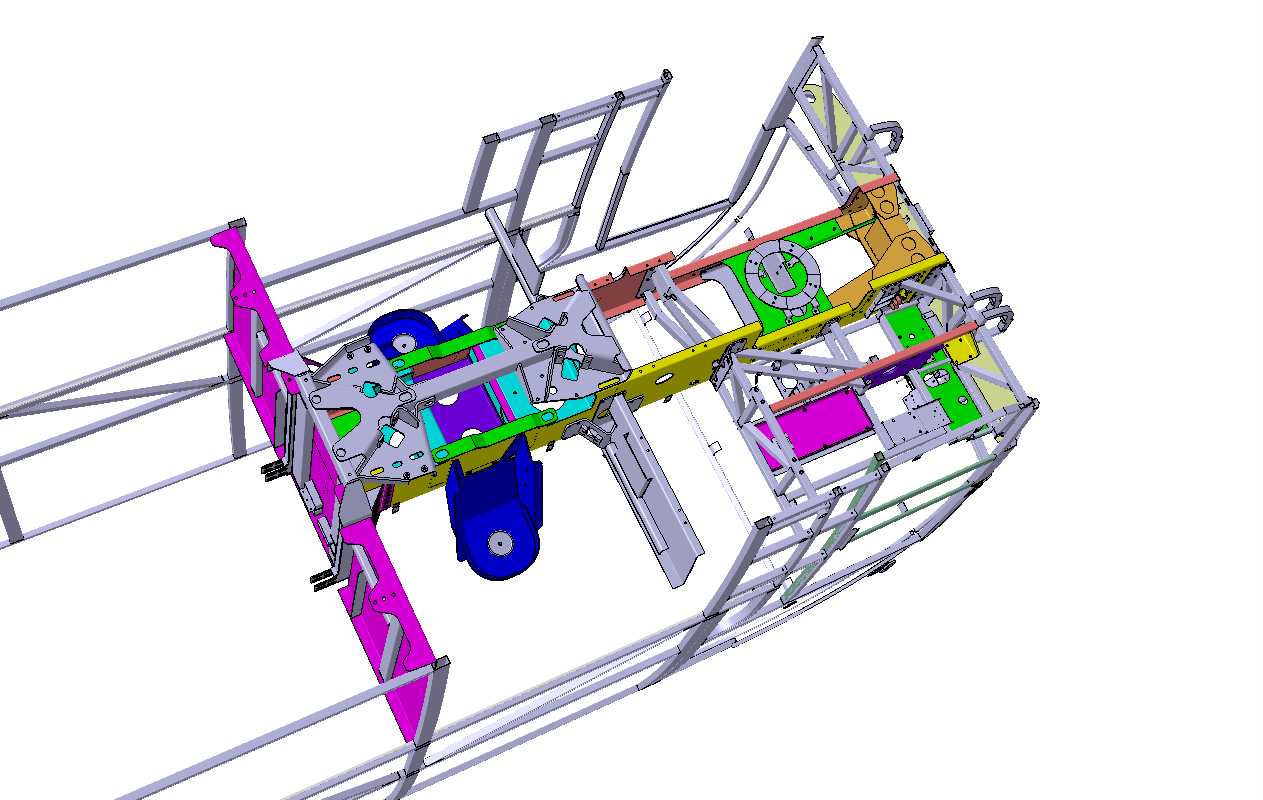

　　设计过程中优先考虑了安装边界的适配性，前悬段的骨架弧度匹配客车前围的造型曲面，预留了转向器、制动管路的排布空间，避免转向轮跳动时与骨架发生运动干涉；后悬段的结构根据发动机后置的布局方案做了适配，预留了动力总成的悬置安装点，同时兼顾了散热系统、排气系统的安装空间，保证后期维护时相关部件有足够的拆装操作空间。骨架的各安装孔位均按照通用客车的配套件尺寸做了标准化设计，能够适配多数主流规格的车桥、悬架、制动系统部件，减少后续配套选型的适配工作量。在结构强度设计层面，针对车架受力较大的悬架安装点、发动机悬置点位置，采用了双层管材叠加焊接的加强结构，通过不同壁厚管材的搭配使用，在保证结构强度满足满载工况、极限扭转工况受力要求的前提下，

　　尽可能降低骨架的整体重量，帮助实现整车轻量化目标，降低运营过程中的能耗水平。底盘骨架的管线排布预留了专门的走线槽位，能够将制动气管、电气线束、燃油管路分开排布，避免管线之间相互摩擦造成破损，同时也方便后期的故障排查与管线更换作业。
