带透明防护外罩方形绿色饮品瓶结构设计

　　这款包装瓶的设计首先围绕快消饮品的终端陈列与运输防护需求展开，方形瓶身的截面选型并非单纯追求外观差异化，而是充分考虑了仓储堆码时的空间利用率——相较于同容积的圆形瓶，方形结构在标准周转箱内的排布间隙可缩小12%左右，单箱装载量提升的同时，堆码过程中相邻瓶体的接触面为平面，不会出现圆瓶堆叠时的侧向滑移问题，能有效降低运输环节的磕碰损耗。瓶身主体采用绿色半透明材质，一方面可以避光阻氧，延缓内容物的氧化变质速率，适配果味饮品、功能饮料等对光照敏感的液态内容物，另一方面统一的绿色视觉标识也能在终端货架上形成较强的视觉辨识度，降低消费者的识别成本。

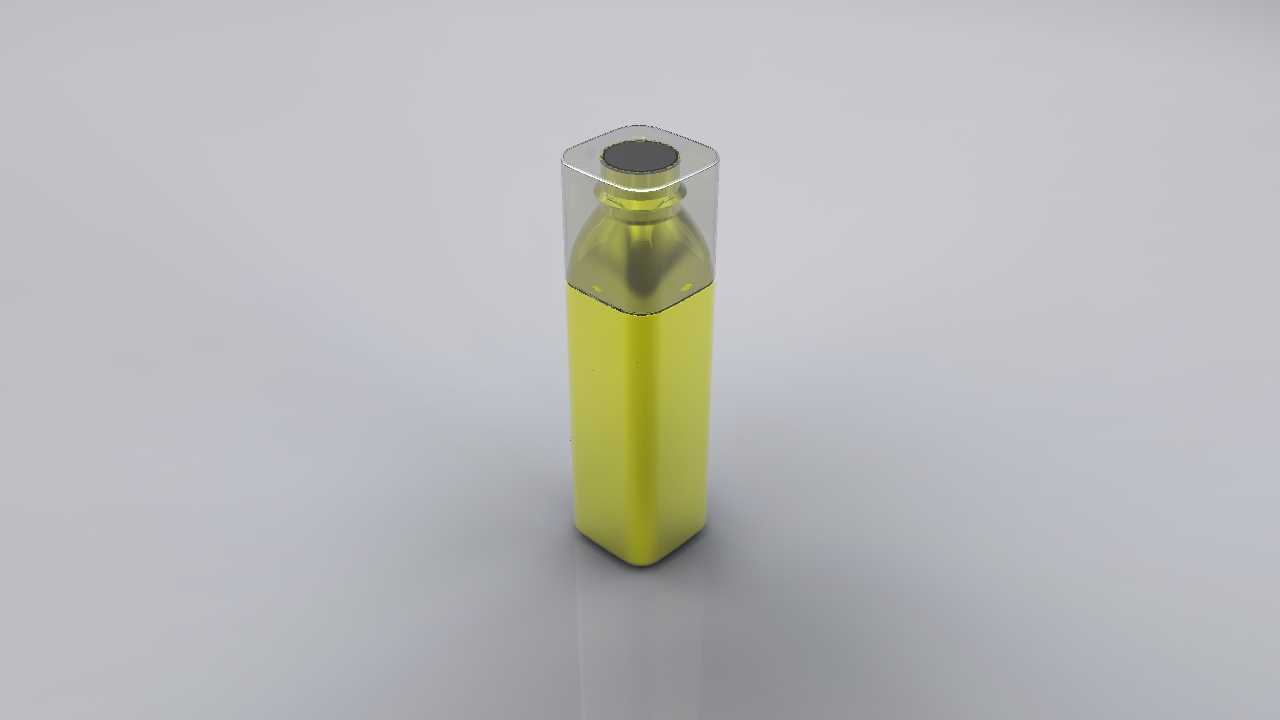

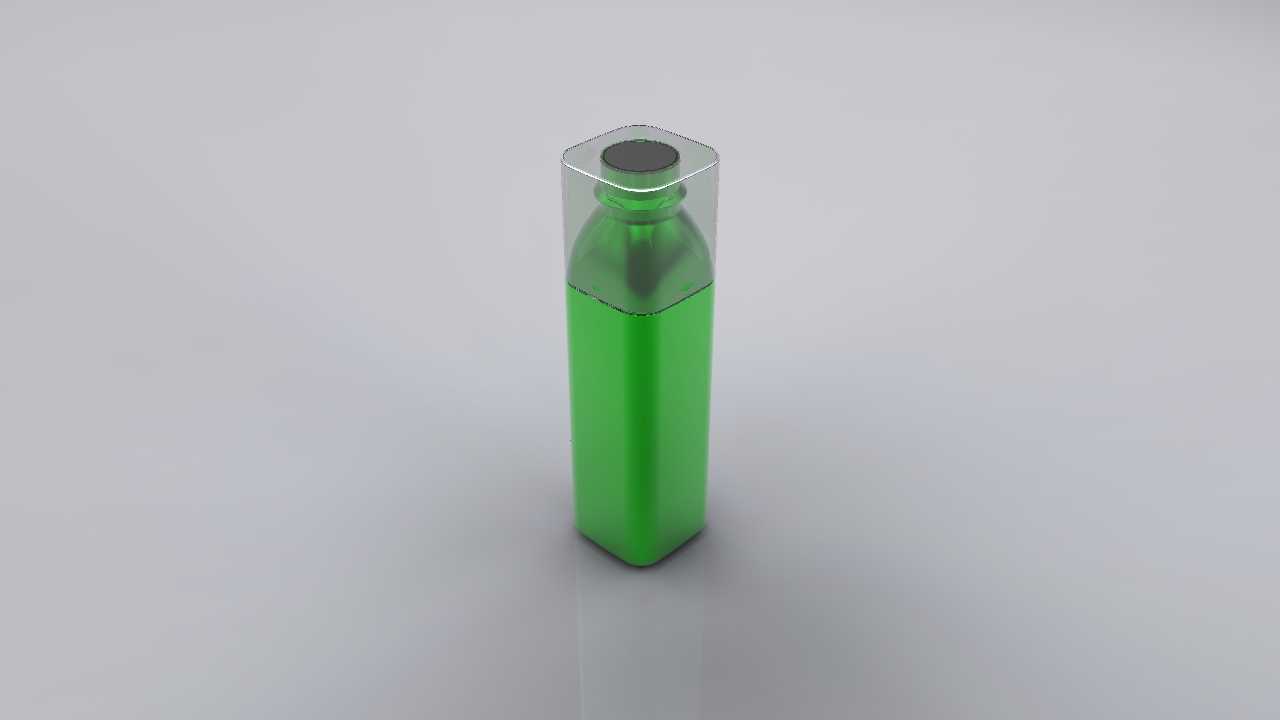

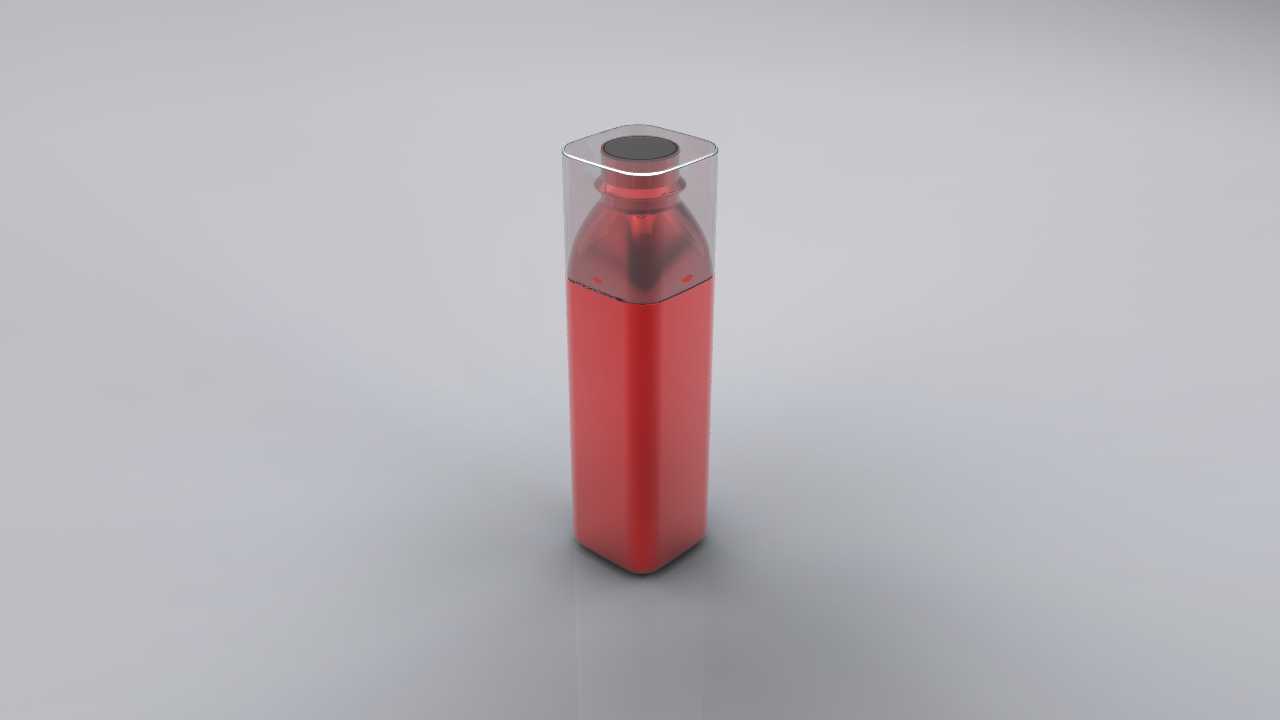

　　瓶口部分采用标准螺纹密封结构，螺纹的导程、牙型角度都参照液态食品包装的通用密封规范设计，配合黑色内塞式瓶盖，可实现倒置不漏液的密封要求，瓶盖顶部的平面结构也适配自动化灌装线的压盖、旋盖工位，不会出现卡瓶、偏盖的问题。外层的透明方形防护外罩是这款设计的核心细节，外罩与瓶身之间预留了均匀的装配间隙，既可以在运输过程中缓冲外部冲击，避免瓶身直接受外力挤压变形，也能在零售端作为防尘防护层，减少瓶身与外界的接触污染，同时透明材质不会遮挡瓶身本身的色彩与标识，不影响产品的视觉展示效果。

　　从建模的结构细节来看，瓶身的所有转角都做了R3-R5的圆角过渡，没有尖锐棱角，一方面是避免注塑成型时出现应力集中导致的开裂问题，另一方面也能提升消费者手持握持的触感，不会出现硌手的情况。瓶身底部做了内凹的防滑底脚设计，放置在光滑台面时不会出现滑移，同时内凹结构也能增强瓶底的结构强度，灌装后满瓶状态下不会因为内容物的重量导致瓶底鼓胀变形，保证放置的平稳性。外罩的顶部开口与瓶盖的配合尺寸做了公差适配，装配后外罩不会出现松脱晃动，同时也方便消费者开启时直接取下外罩，不会出现卡滞难以拆卸的问题。整体结构的壁厚设计遵循均匀化原则，瓶身主体壁厚控制在1.2mm，外罩壁厚控制在0.8mm，既保证了足够的结构强度，也能控制原材料的用量，符合轻量化包装的设计趋势，适配常规的吹塑、注塑成型工艺，不需要特殊的模具结构就能实现批量生产。
